Система визуализации и управления на базе сенсорного панельного контроллера МП-15

Устройство представляет собой стальной влагозащищенный корпус (степень защиты IP54) с установленной графической панели визуализации.

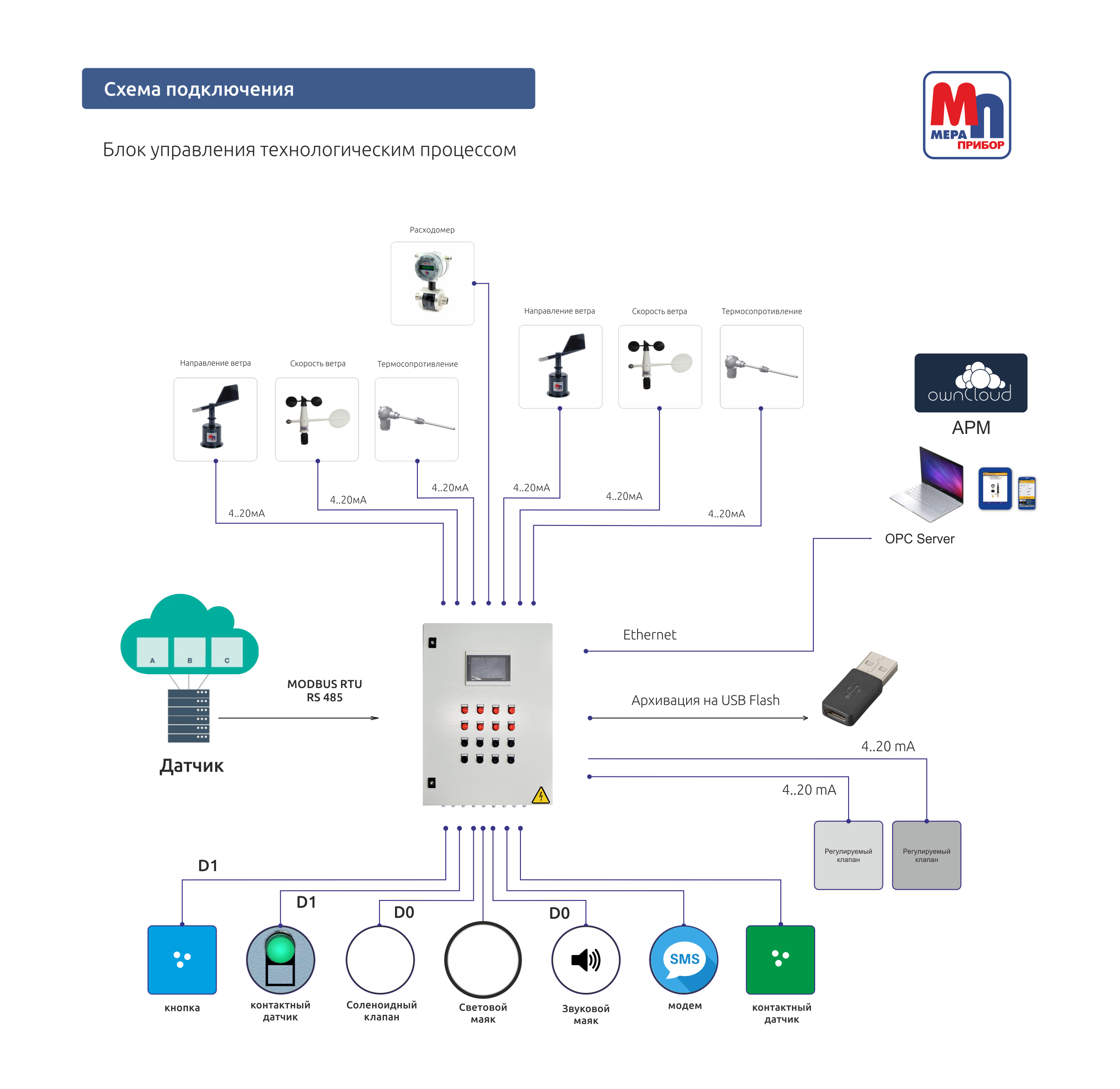

Система предназначена для отображения, управления и архивирования

  • До 64 входных аналоговых сигналов
  • До 64 выходных аналоговых сигналов
  • До 64 входных дискретных сигналов
  • До 64 выходных дискретных сигналов
  • Порты RS485, RS232, Ethernet.
  • СМС сообщения

Аналоговые входные сигналы

  • унифицированные сигналы: 0…5 мА, 0(4)…20 мА, 0…1 В, ±50 мВ, ±1 В
  • термосопротивления: 50М, Cu50, 50П, Pt50, Ni100, 100М, Cu100, 100П, Pt100, Ni500, 500М, Cu500, 500П, Pt500, Ni1000, 1000М, Cu1000, 1000П, Pt1000, ТСМ гр. 23
  • термопары: L, J, N, K, S, R, B, T, A-1, A-2, A-3
  • сопротивление: 0…2 кОм, 0…5 кОм

Предел основной приведенной погрешности

  • унифицированные сигналы ±0,25 %
  • термосопротивления ±0,25 %
  • термопары ±0,5 %
  • сопротивление±0,25 %/

Аналоговые выводы

  • 0…20 мА
  • 4…20 мА
  • 0…1 В
  • 0…10 В

Дискретные входные сигналы

  • Тип входов контактный датчик (требует внешнего питания =24 В )

Дискретные выходные сигналы

  • Максимальный ток, коммутируемый контактами реле, не более 3 А
  • Время переключения контактов реле из состояния «лог. 0» в «лог. 1» и обратно, не более 10 мс

Цифровые входы

  • RS-485 (2 порта)
  • RS-232 (2 порта)
  • Ethernet (1 порт)
  • OWEN CLOUD

Световые и звуковые индикаторы на лицевой панели щита

  • Индикация режимов работы
  • Индикация срабатывания тревог

СМС оповещение

  • Отправка СМС по событию (требуется СИМ карта)

Функциональные возможности

  • Управление технологическим процессом
  • Сенсорный экран 7 или 10 дюймов
  • Отображение данных на исторических трендах
  • Архивация на USB FLASH
  • Контроль физической величины (давления, влажности, уровня и т. п.)
  • Комплектация датчиками с необходимой длиной кабеля
  • Диагностика состояния подключенных аналоговых датчиков
  • Возможность передачи данных через OWEN CLOUD на OPC сервер и далее в SCADA систему.
КатегорияПриборыПроизводитель
Датчики давления МПД-01, МПД-02, МПД-07, МПД-11, МПД-12

Мераприбор

ECT-8473, FPT, NAT-2

Trafag AG

ATM.1ST

STS

Keller series23/25

Keller

Danfoss MBS 3000

Danfoss

S-11

WIKA

DMP

DMP от BD Sensors

Уровень МПУ-01, МПУ-УР 01.005, МПУ-УР 01.007

Мераприбор

ATM.1ST/N/T, ATM/N/IS, TM/N, ATM/NC, ATM.1ST/N

STS

Газоанализ EE850, EE820, ЕЕ800

E+E Elektronik

Расход воды и жидкостей МПР-380

Мераприбор

Расход воздуха и газов EE75, EE776, ЕЕ772/EE771, EE741, EE671

E+E Elektronik

Влажность и температура воздуха EE300EX, EE381, EE364, ЕЕ33, EE150, EE160, ЕЕ211

E+E Elektronik

Совместимые приборы

Категория
Приборы Производитель
Датчики давления
МПД-01, МПД-02, МПД-07, МПД-11, МПД-12

Мераприбор



ECT-8473, FPT, NAT-2

Trafag AG



ATM.1ST

STS



Keller series23/25

Keller



Danfoss MBS 3000

Danfoss



S-11

WIKA



DMP

DMP от BD Sensors

Уровень
МПУ-01, МПУ-УР 01.005, МПУ-УР 01.007

Мераприбор



ATM.1ST/N/T, ATM/N/IS, TM/N, ATM/NC, ATM.1ST/N

STS

Газоанализ
EE850, EE820, ЕЕ800

E+E Elektronik

Расход воды и жидкостей
МПР-380

Мераприбор

Расход воздуха и газов
EE75, EE776, ЕЕ772/EE771, EE741, EE671

E+E Elektronik

Влажность и температура воздуха
EE300EX, EE381, EE364, ЕЕ33, EE150, EE160, ЕЕ211

E+E Elektronik


Характеристики

Производитель Мераприбор
Класс пылевлагозащиты, IP IP54
Размер: 400х400х200 мм
Температура контролируемой среды, °С 0…+55 °C
Время опроса, не более 0,6 сек.
Карта памяти USB 32 Gb
Межповерочный интервал 3 года
Питание 220 VAC
Точность системы управления ±0,5% ±0,25%
Экран 7" / 10"
Количество аналоговых входов (4..20mA)
64
Количество аналоговых выходов (4..20mA)
64
Количество дискретных входов
64
Количество дискретных выходов
64
Читайте в новостной ленте
Комплексное решение от «Мераприбор» охраняет подземные воды Краснодарского края

Документы

Спецификация Размер: 4.4 Мб
