Диапазоны измерений
0...1000 бар
Точность
±0,5%
Тип измеряемого давления
Давление перегрузки
200% ВПИ (≤ 160 бар) , 150% ВПИ (> 160 бар)
Сенсор
пьезорезистивный кремниевый
Материал корпуса
Нержавеющая сталь
Температура окружающей среды
-20...+85 °C
Время отклика
<1 мс
Сопротивление изоляции
≥ 100 МОм
Устойчивость к вибрациям
20g sin 25 Гц…2 кГц; IEC 60068-2-6 , 7,5g RMS 5 Гц…1 кГц; IEC 60068-2-64
Устойчивость к удару
200g /1 мс; IEC 60068-2-27
Класс пылевлагозащиты
IP65
Технологические присоединения
Температура контролируемой среды
-40...+125 °C
Выходные сигналы
Вес
180г
Производитель
Мераприбор
Диапазоны измерений
-1...100 бар
Точность
±0,5%
Материал корпуса
нержавеющая сталь 304
Тип измеряемого давления
Давление перегрузки
200% ВПИ (≤10 бар), 150% ВПИ (>10 бар)
Сенсор
пьезорезистивный кремниевый
Температура окружающей среды
-20....85 ℃
Время отклика
≤ 1 мс
Сопротивление изоляции
≥100 MОм / 500 В DC ( 200 МОм / 250 В DC )
Устойчивость к удару
200g /1 мс; IEC 60068-2-27
Класс пылевлагозащиты
IP65
Температура контролируемой среды
-40...85 °С (без охлаждающих колец), -40...150 °С (с 3 охлаждающими кольцами), -40...250 °С (с 5 охлаждающими кольцами)
Выходные сигналы
Производитель
Мераприбор

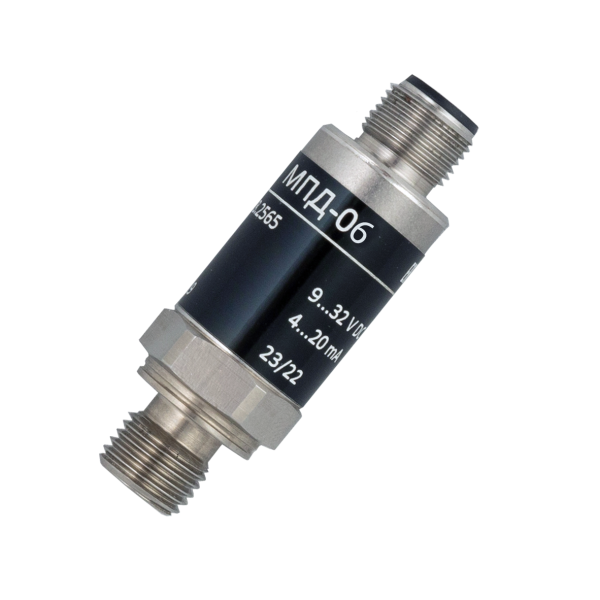

Тип прибора
Диапазоны измерений
0...2,5 до 0...700 бар
Температура рабочей среды
Тип измеряемого давления
Сенсор
1,4542(AISI630)
Корпус
1,4301(AISI04)
Вибрации (допустим.)
16 г RMS (10...2000 Гц) (EN60068-2-64) 25 g sin (80...2000 Гц), 1 oct./min, (1x @ 25°C) (EN60068-2-6)

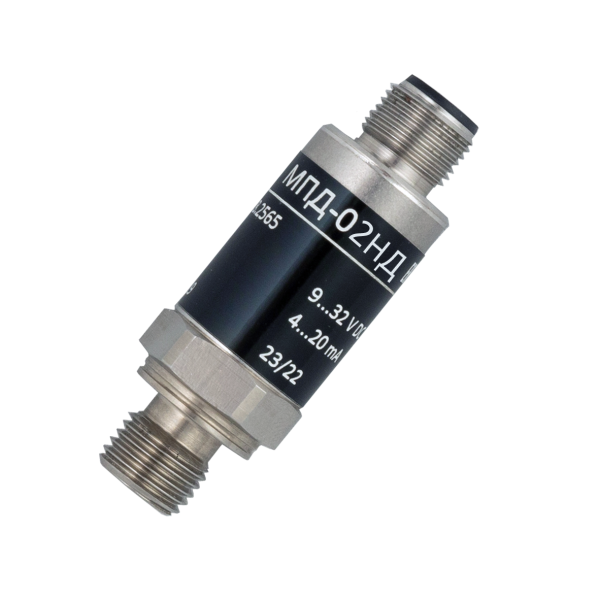

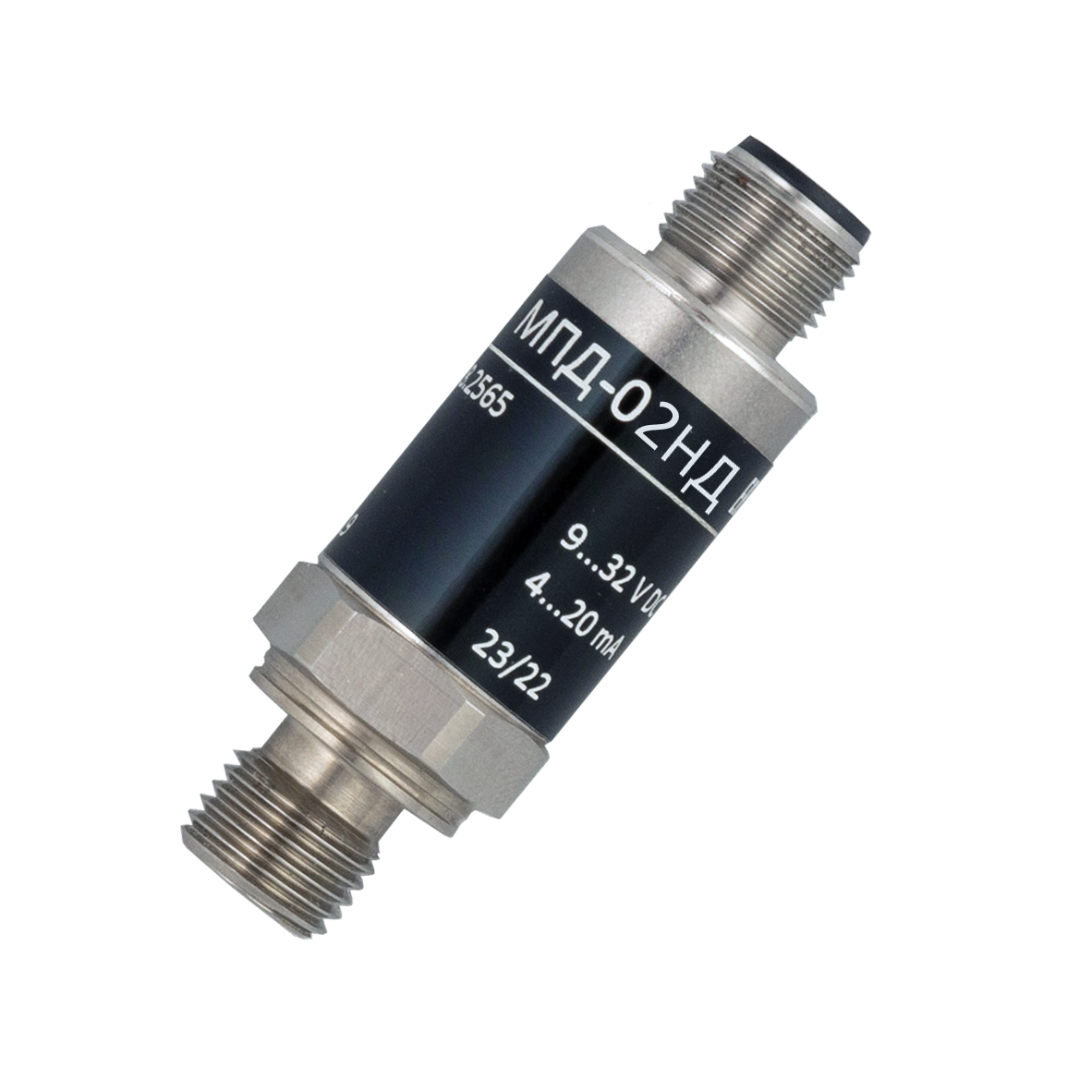

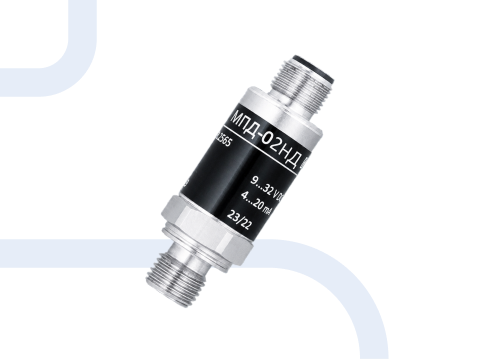

Модификация
МПД-02НД
Температура окружающей среды
-50...+135
Материал

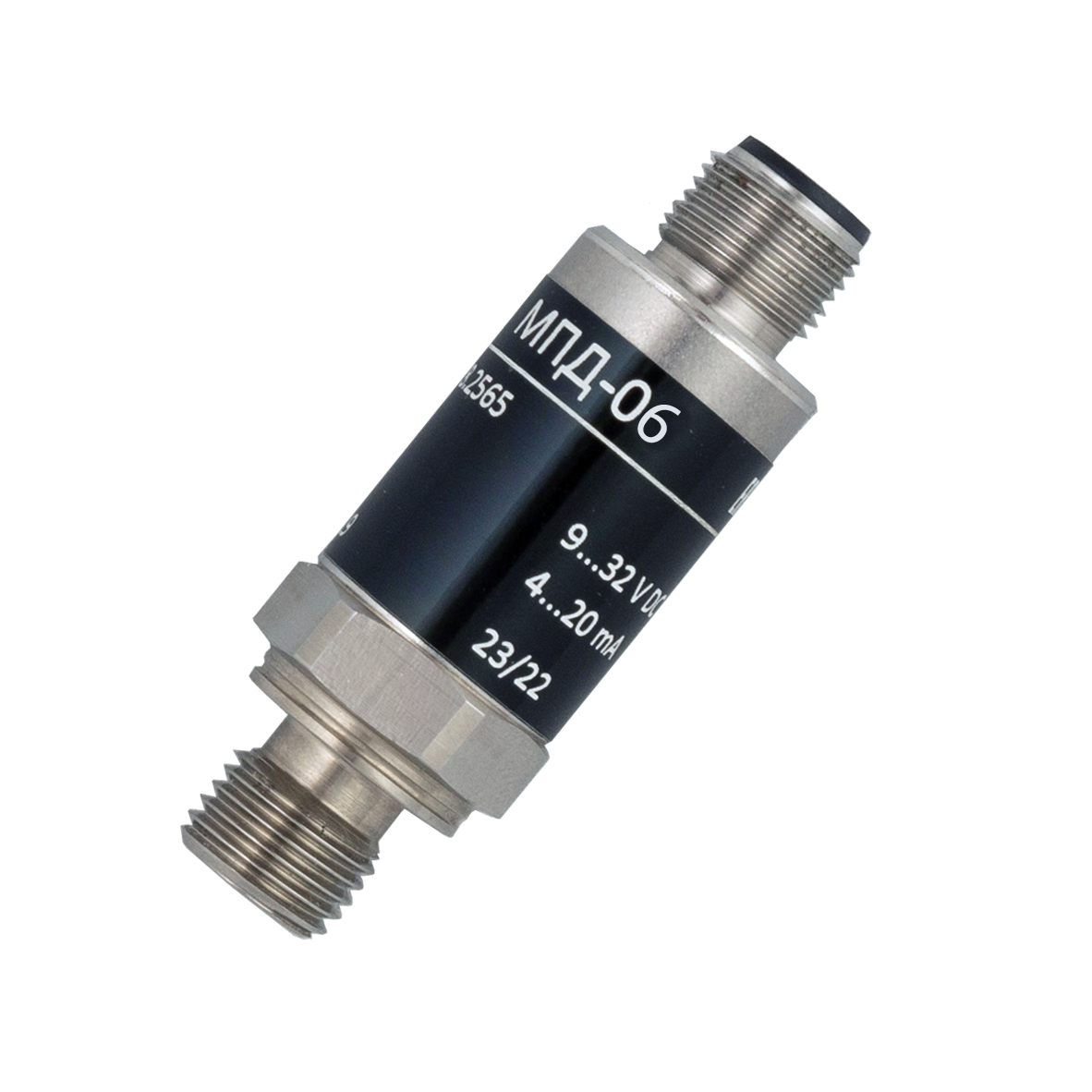

Упрочненная азотом аустенитная сталь, совместимая с водородом
Устойчивость к удару
50 г / 11 мс 100 г / 6 мс внешн. M12x1 (EN60068-2-27)
Класс пылевлагозащиты
IP67
Технологические присоединения
G1/4” внешн., G1/4” внешн. манометр., G1/4" внешн. демпфер, G1/8" внешн. DIN3852-E, 1/4"NPT внешн., 1/4"NPT внутр., 1/8"NPT внешн., 7/16"-20UNF внутр., SAE J512, 7/16"-20UNF внешн., SAE4 (J1926), 7/16"-20UNF внешн., DIN3866, 9/16"-18UNF внешн., SAE6 (J1926), R1/4" внешн., DIN3858, R1/4" внешн., DIN29
Электрическое присоединение
Выходные сигналы
Вес
60г
Производитель
Мераприбор
Защита от молний и перенапряжения
EN/IEC61000-6-2, EN/IEC61000-6-3
Диапазоны измерений
0…600 бар
Точность
±0,5%
Материал корпуса
Нержавеющая сталь 316
Тип измеряемого давления
Давление перегрузки
150% ВПИ
Время опроса, не более
1 мс (до 90% ВПИ)
Температура окружающей среды
-20...85 °С
Время отклика
≤5 мс
Класс пылевлагозащиты
IP68
Технологические присоединения
Температура контролируемой среды
-20...85 °С
Выходные сигналы
Производитель
Мераприбор
Точность
± 0,3 % , ± 0,5 % ВПИ
Тип измеряемого давления
Сенсор
тонких пленок на стали
Электрическое подсоединение
DIN 43650 C, M12x1, 4-контактный, Мат. PA, IEC 61076-2-101, M12x1, 5-контактный, Мат. PA, IEC 61076-2-101, MIL-C 26482, 6-контактный, металл, Deutsch DT04-3P, 3-контактный, Deutsch DT04-4P, 4-контактный , Кабель, мат. PVC, IP67/IP68, 2 x 2 x 0,14 мм, макс. тяга на кабеле 2 N, Кабель, мат. PUR, IP67/IP68, 4 x 0,25 мм, экранированный, Кабель, мат. EPD Raychem FDR25, IP67, 4 x 0,2 мм2 , экранированный
Вибрации (допустим.)
15 г RMS (20...2000 Гц) (EN60068-2-64) / 25 г sin (80...2000 Гц), 1 oct./мин., (1x @ 25°C) (EN60068-2-6)
Диапазон давления
0...1 до 0...600 бар
Температура окружающей среды
–40...+85°C
Устойчивость к удару
50 г / 11 мс 100 г / 6 мс внешн. / M12x1 (EN60068-2-27)
Класс пылевлагозащиты
IP65, IP67
Технологические присоединения
Температура контролируемой среды
–40...+85°C
Выходные сигналы
Вес
50г
Производитель
Мераприбор
от 16 000 ₽
Диапазоны измерений
-1...600 бар
Точность
±0,5%
Материал корпуса
нержавеющая сталь 304
Тип измеряемого давления
Давление перегрузки
150% ВПИ
Выходные сигналы
4…20 мА, 0,5...4,5 В, 0...5 В, 0...10 В
Сенсор
пьезорезистивный
Температура окружающей среды
-20…+85 °С
Сопротивление изоляции
≥100 MОм / 500 В DC ( 200 МОм / 250 В DC )
Устойчивость к вибрациям
20g sin 25 Гц…2 кГц; IEC 60068-2-6, 7,5g RMS 5 Гц…1 кГц; IEC 60068-2-64
Устойчивость к удару
200g /1 мс; IEC 60068-2-27
Класс пылевлагозащиты
IP65
Технологические присоединения
Температура контролируемой среды
-40...125 °C
Производитель
Мераприбор
Тип прибора
Контролируемые параметры
Диапазоны измерений
0...2,5, 0...700 бар
Материал корпуса
нержавеющая сталь 304
Тип измеряемого давления
Рабочая температура
–60...+125 °C
Электрическое подсоединение
M12x1, Кабельное присоединение IP67 (IP68)
Время отклика
1 мс
Напряжение питания
24 (9...32) В
Устойчивость к вибрациям
15 g RMS (20...2000 Гц) EN 60068-2-64 , 25 г sin (80...2000 Гц), 1 окт./мин, (1x при 25°C) (EN60068-2-6)
Устойчивость к удару
50 г / 11 мс, 100 г / 6 мс штекерная электрическая вилка M12x1 (EN60068-2-27)
Класс пылевлагозащиты
IP65, IP67, IP68
Технологические присоединения
Вес
50 г
Производитель
Мераприбор
от 12 500 ₽
Диапазоны измерений
-1...0 бар; 0...0,35; 0...250 бар
Температура рабочей среды
Точность
±0,5%
Материал корпуса
нержавеющая сталь 304
Тип измеряемого давления
Давление перегрузки
300% ВПИ (≤0,7 бар), 200% ВПИ (≤100 бар)
Сенсор
пьезорезистивный кремниевый
Температура окружающей среды
-20…+85 °С
Класс пылевлагозащиты
IP65
Технологические присоединения
Производитель
Мераприбор
Диапазоны измерений
100 мбар ... 25 бар
Температура рабочей среды
Точность
±0,5%, ±0,25%
Тип измеряемого давления
Сенсор
пьезорезистивный кремниевый
Класс пылевлагозащиты
IP67, IP40, IP65
Технологические присоединения
Выходные сигналы
Производитель
Мераприбор
Диапазоны измерений
-1...1000 бар
Точность
±0,5%
Материал корпуса
Нержавеющая сталь
Тип измеряемого давления
Давление перегрузки
200% ВПИ (≤ 160 бар) , 150% ВПИ (> 160 бар)
Сенсор
пьезорезистивный кремниевый
Температура окружающей среды
-20...+85 °C
Время отклика
<1 мс
Сопротивление изоляции
≥ 100 МОм
Устойчивость к удару
200g /1 мс; IEC 60068-2-27
Класс пылевлагозащиты
IP65
Технологические присоединения
Температура контролируемой среды
-40...+125 °C
Выходные сигналы
Тип прибора
Точность
0,05% ВПИ
Тип измеряемого давления
Давление перегрузки
3 бар
Рабочая температура
-40...125 ° C
Температура хранения
- 40...125 ° C
Диапазон измерения
0...1000 бар
Корпус
Стандарт: нержавеющая сталь (316L / 1.4435), Опция: Титан (класс 2) или Хастеллой С-276
Технологические присоединения
Вес
125 г
Диапазоны измерений
-0,5...100 бар
Температура рабочей среды
Стандартная точность
± 0,5 % ВПИ
Электрическое подсоединение
Разъем EN 175301-803-A (DIN 43650-A), Внешн. M12x1, 5-контактный, Внешн. Packard Metri Pack, Кабель PUR (резьбовой кабельный ввод PA 6-3), -10 … +70°C
Устойчивость к удару
15 g RMS (20...2000 Гц) EN 60068-2-64, 25 g sin (80...2000 Гц), 1 oct./min, (1x @ 25°C) EN 60068-2-6
Класс пылевлагозащиты
IP65, IP67, IP68
Технологические присоединения
Температура контролируемой среды
–10 ... +125°C
Выходные сигналы
Вес
80 г
Производитель
Мераприбор
Температура рабочей среды
Точность
±0,5%
Материал корпуса
нержавеющая сталь 304
Тип измеряемого давления
Давление перегрузки
200% ВПИ
Сенсор
пьезорезистивный кремниевый
Диапазон измерения
0...400 бар

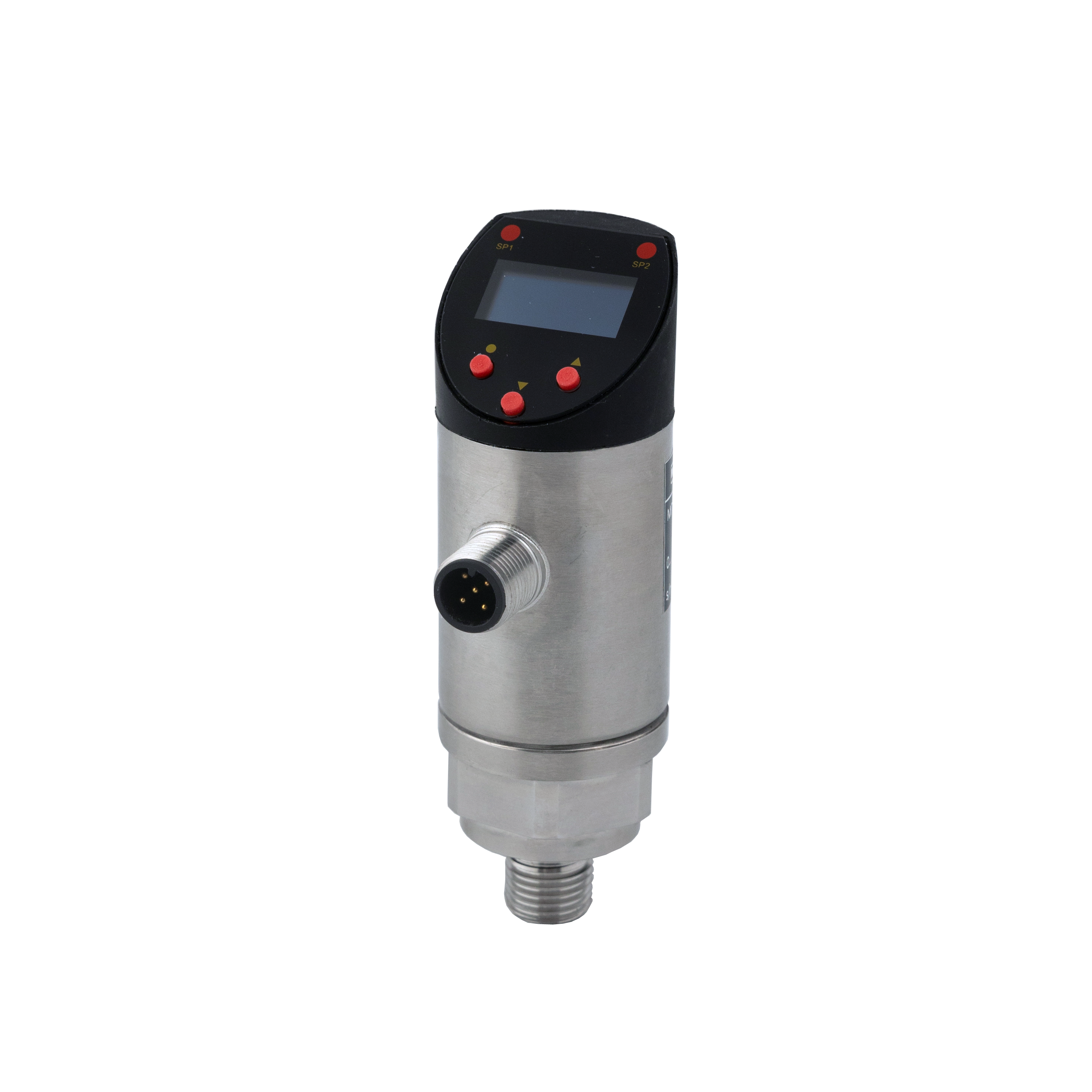

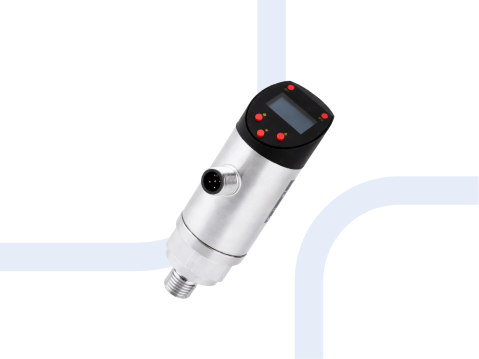

Дисплей
OLED-отображение 4 цифр
Температура окружающей среды
-40...85 °С
Время отклика
≤5 мс
Класс пылевлагозащиты
IP65
Выходные сигналы
Производитель
Мераприбор
от 20 450 ₽

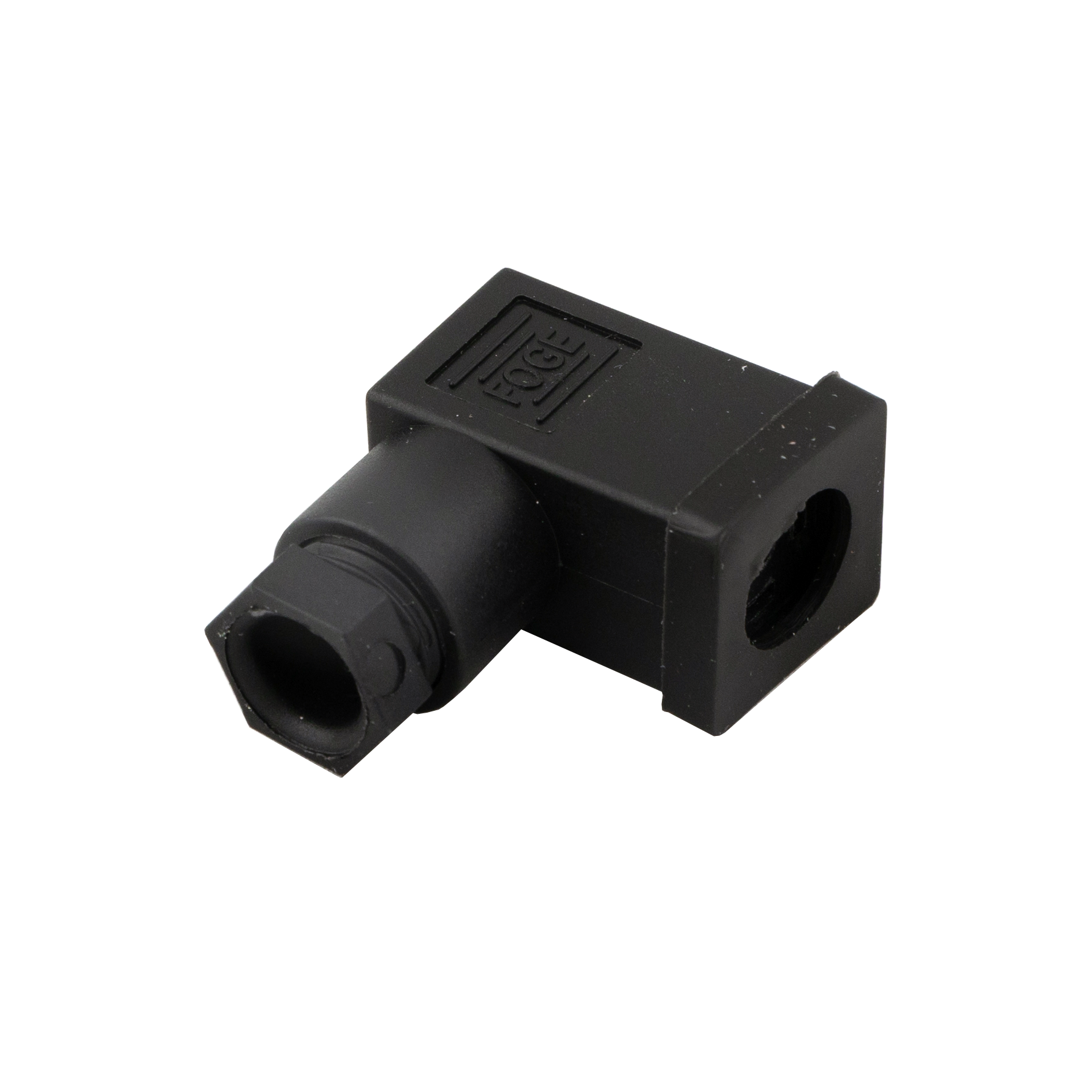

Температура рабочей среды
Потребление тока
1,5 - 4А
Контакты
3, 4, 5, 8, 12; тип: розетка
Сопротивление изоляции
≤10мОм;
Напряжение питания
30В - 250В;
Класс пылевлагозащиты
IP67
Другая информация
кабель 4мм-8мм;
Рабочая температура
-40...80 °C
Потребление тока
1,5-4А
Контакты
вилка / розетка
Напряжение питания
30-250В
Размер
кабель 4 мм...8 мм
Класс пылевлагозащиты
IP67
Другая информация
количество контактов 3,4,5,8,12

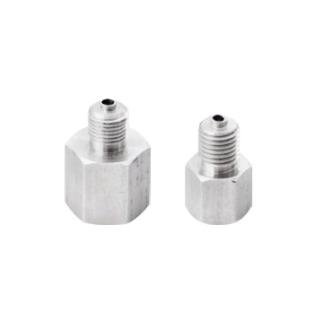

Рабочее давление
60 МПа
Рабочие условия эксплуатации
в том числе агрессивные среды
Материал корпуса
Нержавеющая сталь
Размер
30, 27, 33, 35, 42, 32, 40, 29, 39, 21, 50
Технологические присоединения
Производитель
Мераприбор
Другая информация
Диаметр входного отверстия 1/4", Диаметр выходного отверстия 1/2"
Рабочая температура
0...60 ℃
Температура хранения
-40...85 ℃

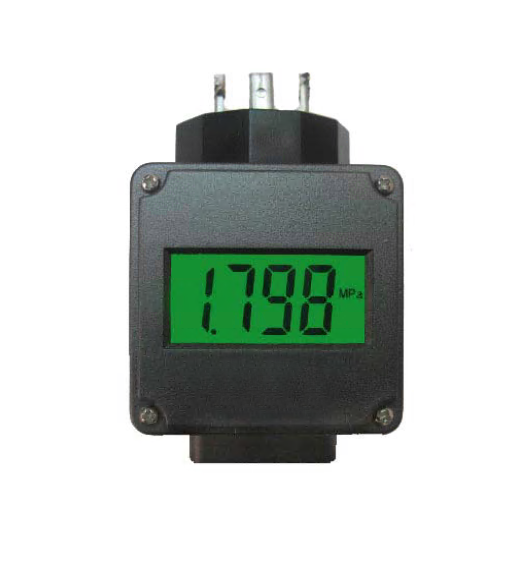

Точность
+/ - 0,2%
Дисплей
4-цифровой, LED, зеленая подсветка
Влажность
20...90% RH
Входное напряжение
4...20 мА
Размер
64 х 45 х 46 мм
Вес
75 г
Рабочая температура
-40...+125 °C
Потребление тока
10 А
Напряжение питания
250 В
Размер
кабель 2-8 мм
Класс пылевлагозащиты
IP67, IP65

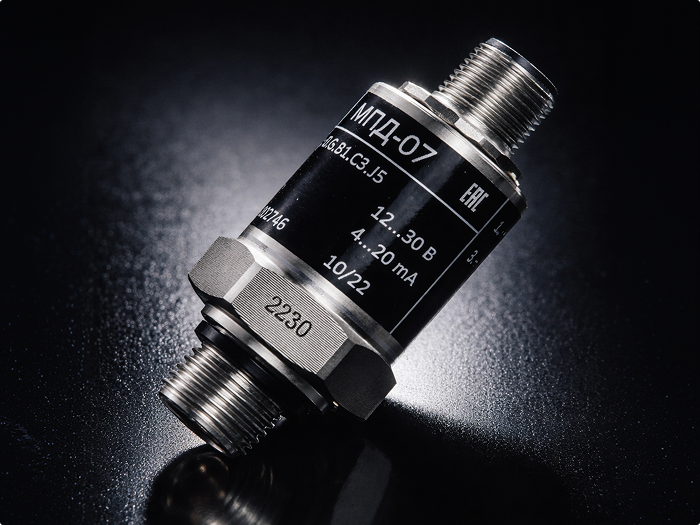

Датчики давления МПД: экономично и качественно!
Компания «Мераприбор» производит датчики давления для общепромышленных и гигиенических применений. Качество наших приборов подтверждается сертификатами Росстандарта: все датчики давления МПД внесены в Государственный реестр средств измерений РФ.
Датчики давления — это линейка промышленных преобразователей давления для технологических процессов и систем автоматизации: они измеряют избыточное, абсолютное и дифференциальное давление жидкостей, газов и пара, обеспечивают унифицированный выходной сигнал (4–20 мА, 0–10 В и др.), рассчитаны на работу в жёстких условиях и подходят для проектных решений в водоподготовке, нефтегазовой отрасли, пищевой промышленности, энергетике и других сферах; в ассортименте представлены малогабаритные исполнения и варианты под агрессивные среды.
В основе датчиков давления МПД — монокристаллический кремниевый пьезорезистивный сенсор, который обеспечивает точность до ±0,5%. Корпус и контактирующие с измеряемой средой части выполняются из нержавеющей стали, подходят практически. Датчики измеряют избыточное и абсолютное давление в диапазонах от -1 до 1000 бар. Для передачи данных используются востребованные в промышленности амперные и вольтовые выходные сигналы.
Наши инженеры разрабатывают датчики давления с учетом реальных запросов представителей промышленных предприятий России. Поэтому предложенные серии датчиков давления подходят практически для любых отраслей.
Общепромышленные датчики давления МПД с обширной вариативностью технологических присоединений легко интегрируются в любой процесс и способны заменить аналогичный датчик любого другого производителя.
