Преимущества
- Сенсор пьезорезистивный кремниевый
- Превосходная долговременная стабильность
- Компактная конструкция
- Цифровая схема обработки
- Высокая точность
- Отличная линейность
- Вариабельность позиции монтажа
- Широкий диапазон измерения давления: абсолютное, избыточное и избыточное герметичное
Применение
- Гидравлическое и пневматическое оборудование
- Химическая промышленность
- Холодильное оборудование
- Пищевая промышленность

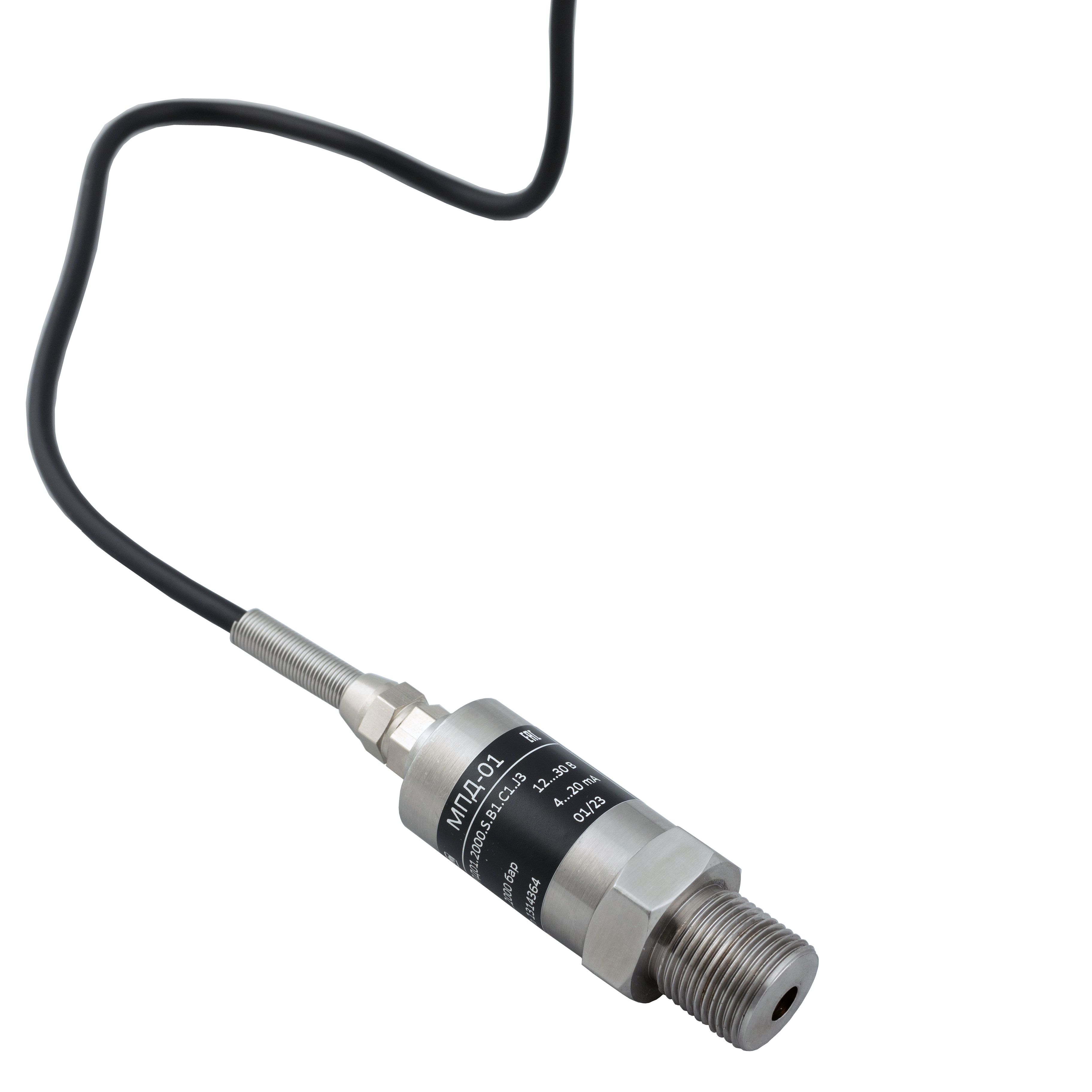

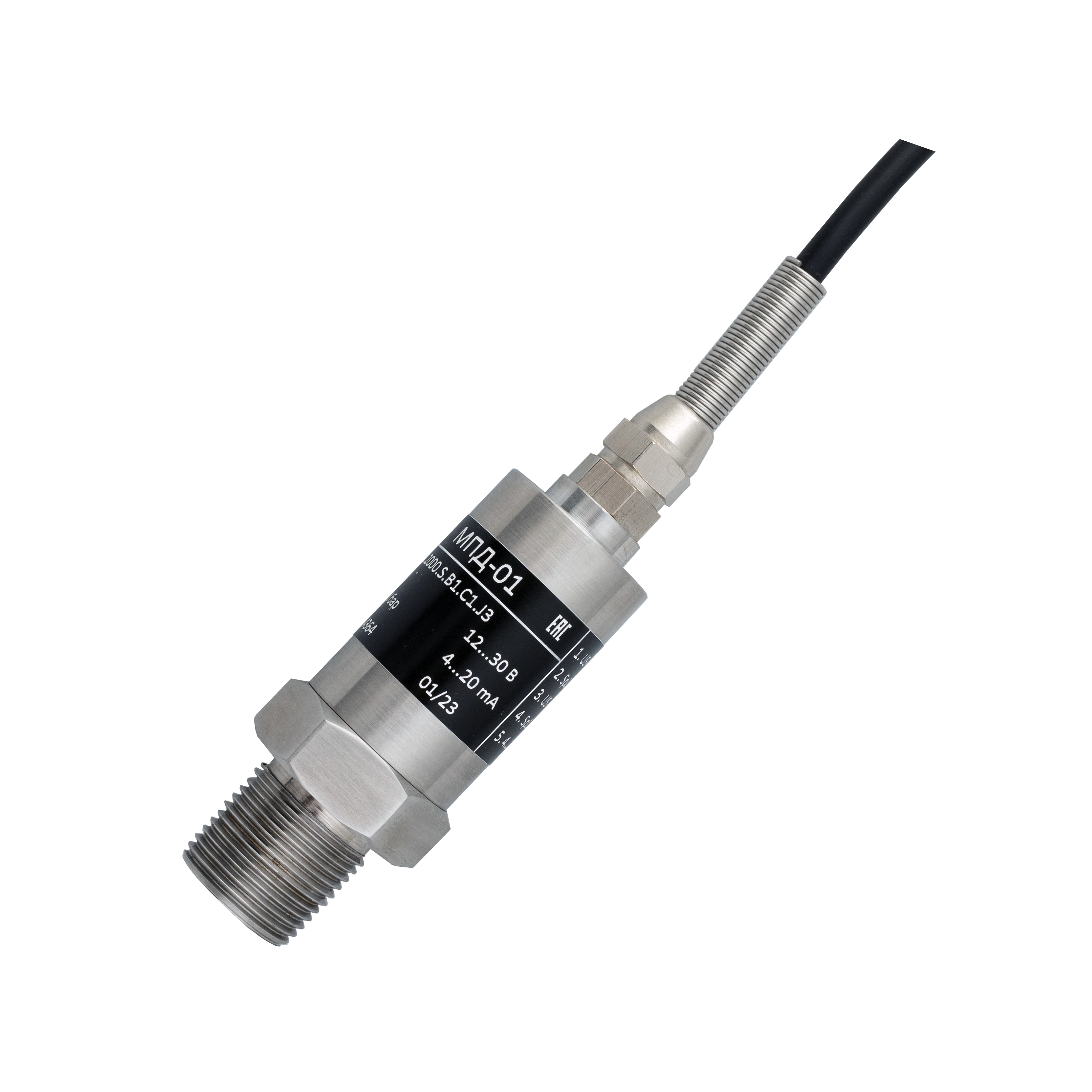

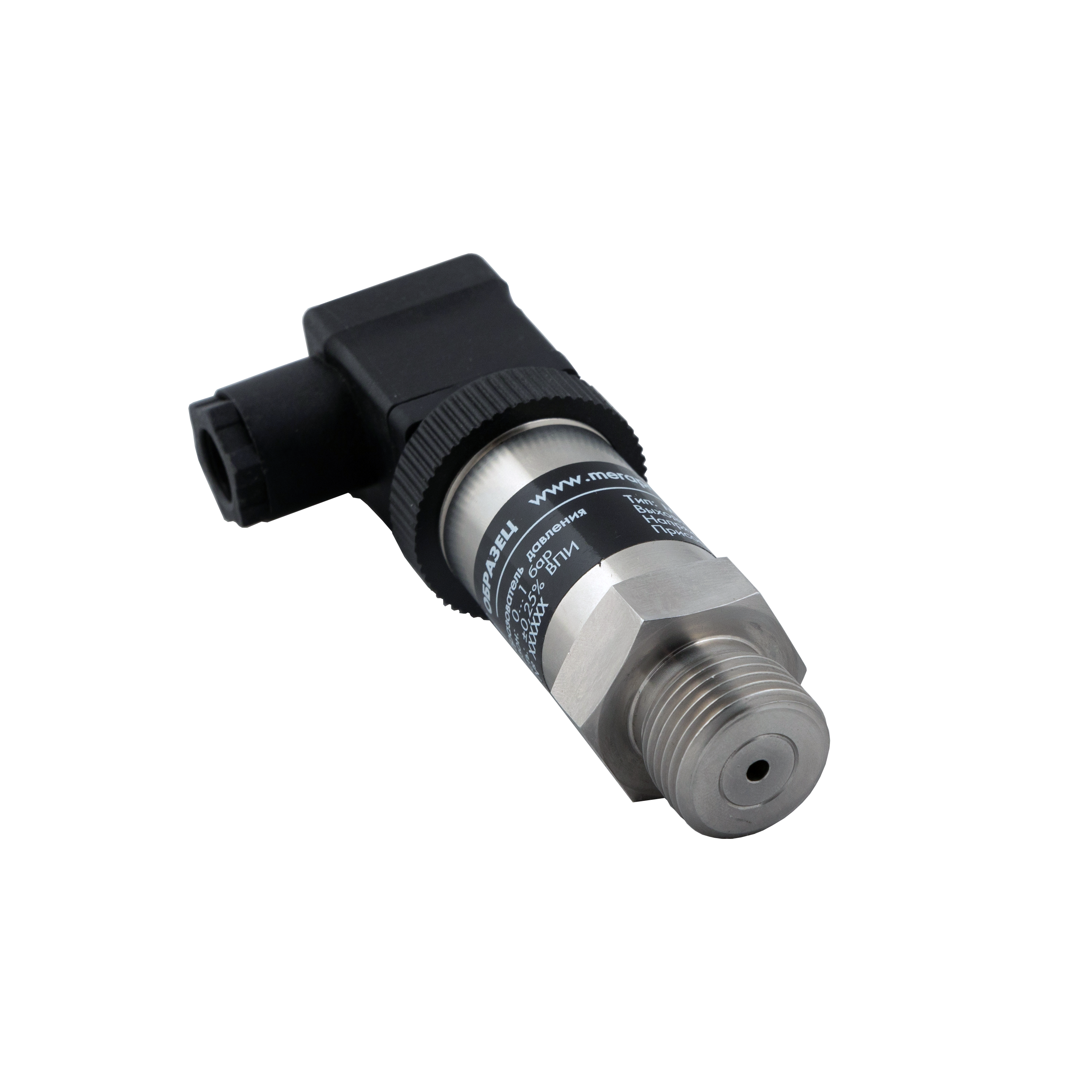

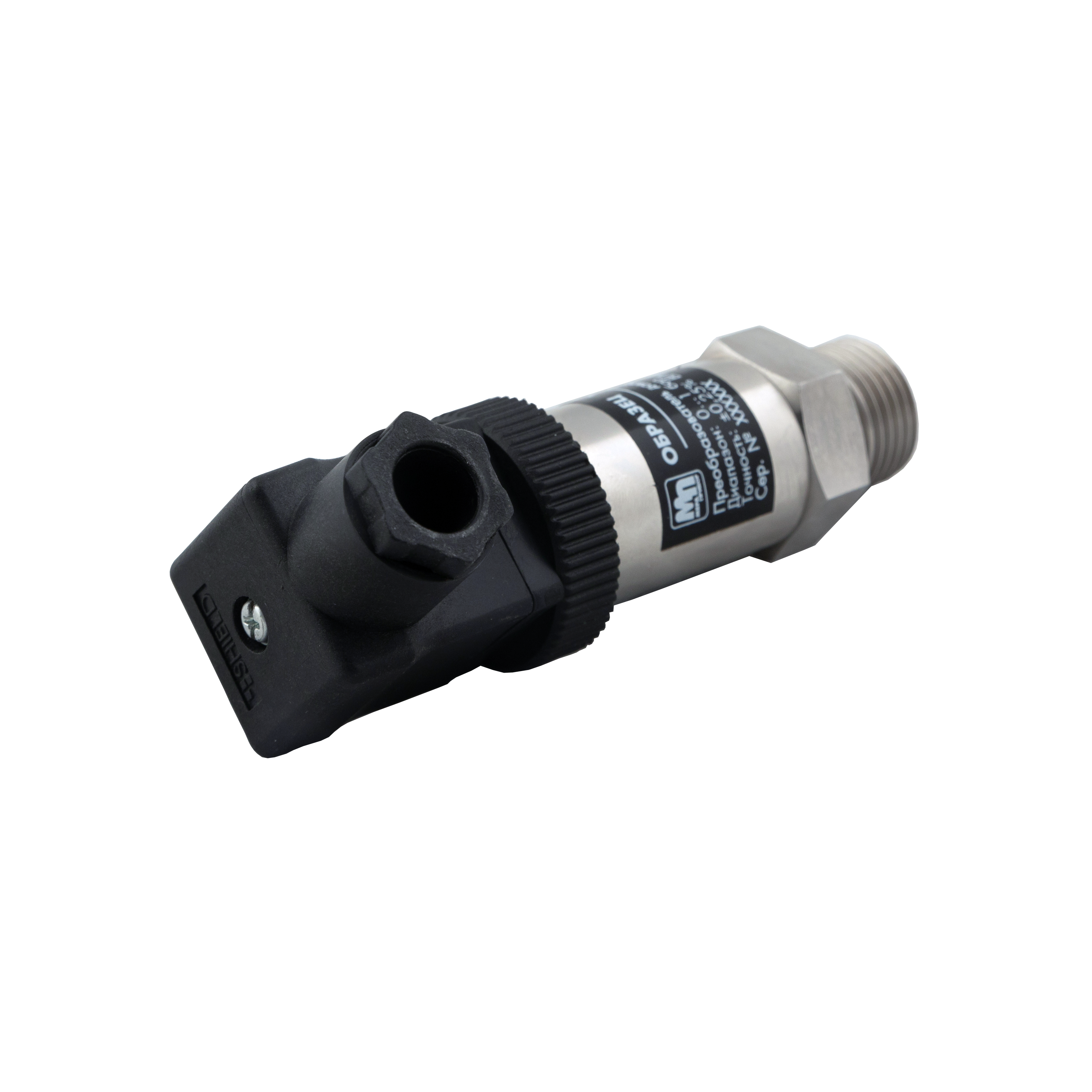

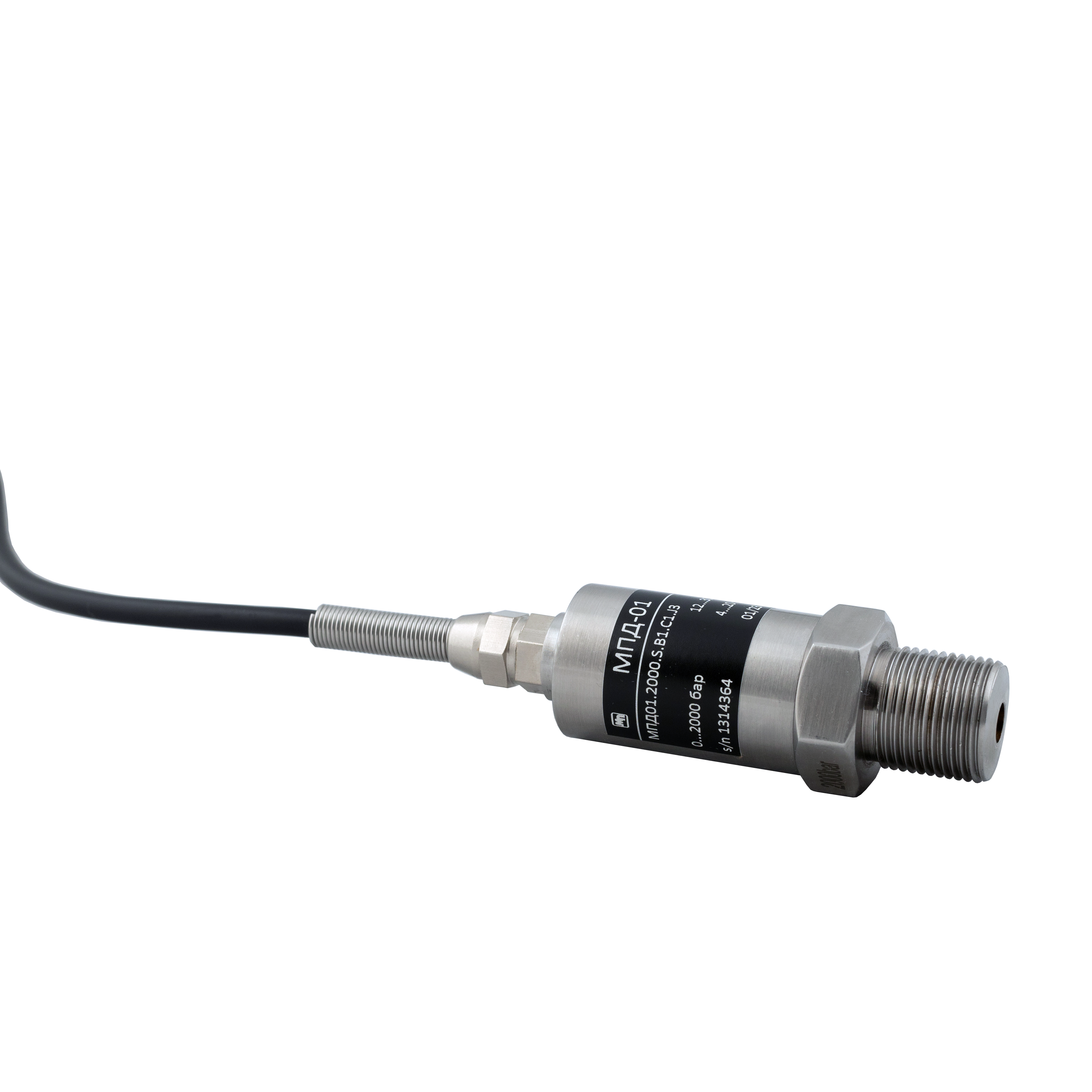

Серия МПД-01:
датчики давления для общепромышленных применений
Приборы серии МПД-01 разработаны для промышленного применения и предназначены для измерения избыточного и абсолютного давления газовых, парообразных и жидких сред.
Высокая точность, прочная конструкция и сочетание множества диапазонов измерения со стандартными промышленными выходными сигналами делают датчики серии МПД-01 идеальными для самого широкого спектра применений. Подходят для любых технологических присоединений и способны заменить датчик давления с аналогичными характеристиками любого другого производителя!
Качество и надежность датчиков давления от "Мераприбор" подтверждается не только положительным опытом долговременной эксплуатации, но и необходимыми сертификатами.
Особенности
Пьезорезистивный сенсор
Датчики на основе высокочувствительного пьезорезистивного сенсора отличаются выдающейся долговременной стабильностью и отличной линейностью.
Мембрана
Мембрана из нержавеющей стали 316L, c 5-кратным запасом прочности
Улучшенные метрологические характеристики
Хорошая помехоустойчивость, исключительная универсальность. Датчики разработаны специально для промышленных применений
Широкий диапазон измерения давления
Диапазоны измерения от 0 до 1000 бар, датчик может измерять абсолютное и избыточное давление
Точность измерений
Высокочувствительный пьезорезистивный чип из кремния обеспечивает высокую точность и долговременную стабильность
Универсальность
Интегрируется в любой производственный процесс, легко заменит датчик давления с подобными характеристиками любого другого производителя, без дополнительных средств и манипуляций
Надежная конструкция
Корпус из нержавеющей стали 304 с классом защиты IP65. Мембрана, контактирующая со средой, — из нержавеющей стали 316LБюджетные датчики давления
Серия МПД-01
- Стандартные экономичные датчики для измерения давления газа, пара, жидкости.
- Три класса точности: ±0,5%; ±0,25%; ±0,1% ВПИ.
- Диапазоны измерений — от 0 до 1000 бар.
- Полностью герметичная конструкция из нержавеющей стали.
- Общепромышленные датчики давления серии МПД-01 широко применяются в различных отраслях промышленности: в гидравлике и пневматике, насосах и компрессорах.
Область применения датчиков давления
- Контроль давления в гидравлических цилиндрах гидропрессов
- Контроль давления в гидравлических трубопроводах
- Контроль давления в темперирующих установках, машинах для литья под давлением
- Контроль давления топлива, воздуха, смазочных и охлаждающих жидкостей в двигателях и коробках передач, аккумуляторных топливных системах
- Контроль давления сгорания и давления стартера
- Контроль давления нагнетания при производстве шин
- Контроль давления в компрессорных установках
- В системах водоснабжения: контроль напора воды перед насосом для защиты от сухого хода
- Контроль подачи воды в водонапорном контуре
Технические характеристики
| Сенсор | пьезорезистивный кремниевый |
| Измеряемые параметры | |
| Диапазоны измерений | 0...1000 бар |
| Точность | |
| Точность | ±0,5% |
| Рабочие условия измерений | |
| Температура контролируемой среды | -40...+125 °C |
| Температура окружающей среды | -20...+85 °C |
| Давление перегрузки | 200% ВПИ (≤ 160 бар) , 150% ВПИ (> 160 бар) |
| Дополнительные параметры | |
| Тип измеряемого давления | избыточное, абсолютное |
| Выходные сигналы | 4...20мA, 0,5...4,5В, 0...5В, 1...5В, 0...10В |
| Технологические присоединения | М20x1,5, G1/2, G1/4, M14x1,5, NPT1/4, R1/4, NPT1/2, M12x1,5, R1/2, G3/8, M10×1, M16×1,5, M18×1,5, 7/16-20UNF, G1/8, M22x1,5, 1/8-27NPT, R3/8 |
| Класс пылевлагозащиты | IP65 |
| Время отклика | <1 мс |
| Сопротивление изоляции | ≥ 100 МОм |
| Материал корпуса | Нержавеющая сталь |
| Устойчивость к вибрациям | 20g sin 25 Гц…2 кГц; IEC 60068-2-6 , 7,5g RMS 5 Гц…1 кГц; IEC 60068-2-64 |
| Устойчивость к удару | 200g /1 мс; IEC 60068-2-27 |
| Производитель | Мераприбор |
| Вес | 180г |
| Сенсор | пьезорезистивный кремниевый |
| Измеряемые параметры | |
| Диапазоны измерений | 0...1000 бар |
| Точность | |
| Точность | ±0,5% |
| Рабочие условия измерений | |
| Температура контролируемой среды | -40...+125 °C |
| Температура окружающей среды | -20...+85 °C |
| Давление перегрузки | 200% ВПИ (≤ 160 бар) , 150% ВПИ (> 160 бар) |
| Дополнительные параметры | |
| Тип измеряемого давления | избыточное, абсолютное |
| Выходные сигналы | 4...20мA, 0,5...4,5В, 0...5В, 1...5В, 0...10В |
| Технологические присоединения | М20x1,5, G1/2, G1/4, M14x1,5, NPT1/4, R1/4, NPT1/2, M12x1,5, R1/2, G3/8, M10×1, M16×1,5, M18×1,5, 7/16-20UNF, G1/8, M22x1,5, 1/8-27NPT, R3/8 |
| Класс пылевлагозащиты | IP65 |
| Время отклика | <1 мс |
| Сопротивление изоляции | ≥ 100 МОм |
| Материал корпуса | Нержавеющая сталь |
| Устойчивость к вибрациям | 20g sin 25 Гц…2 кГц; IEC 60068-2-6 , 7,5g RMS 5 Гц…1 кГц; IEC 60068-2-64 |
| Устойчивость к удару | 200g /1 мс; IEC 60068-2-27 |
| Производитель | Мераприбор |
| Вес | 180г |

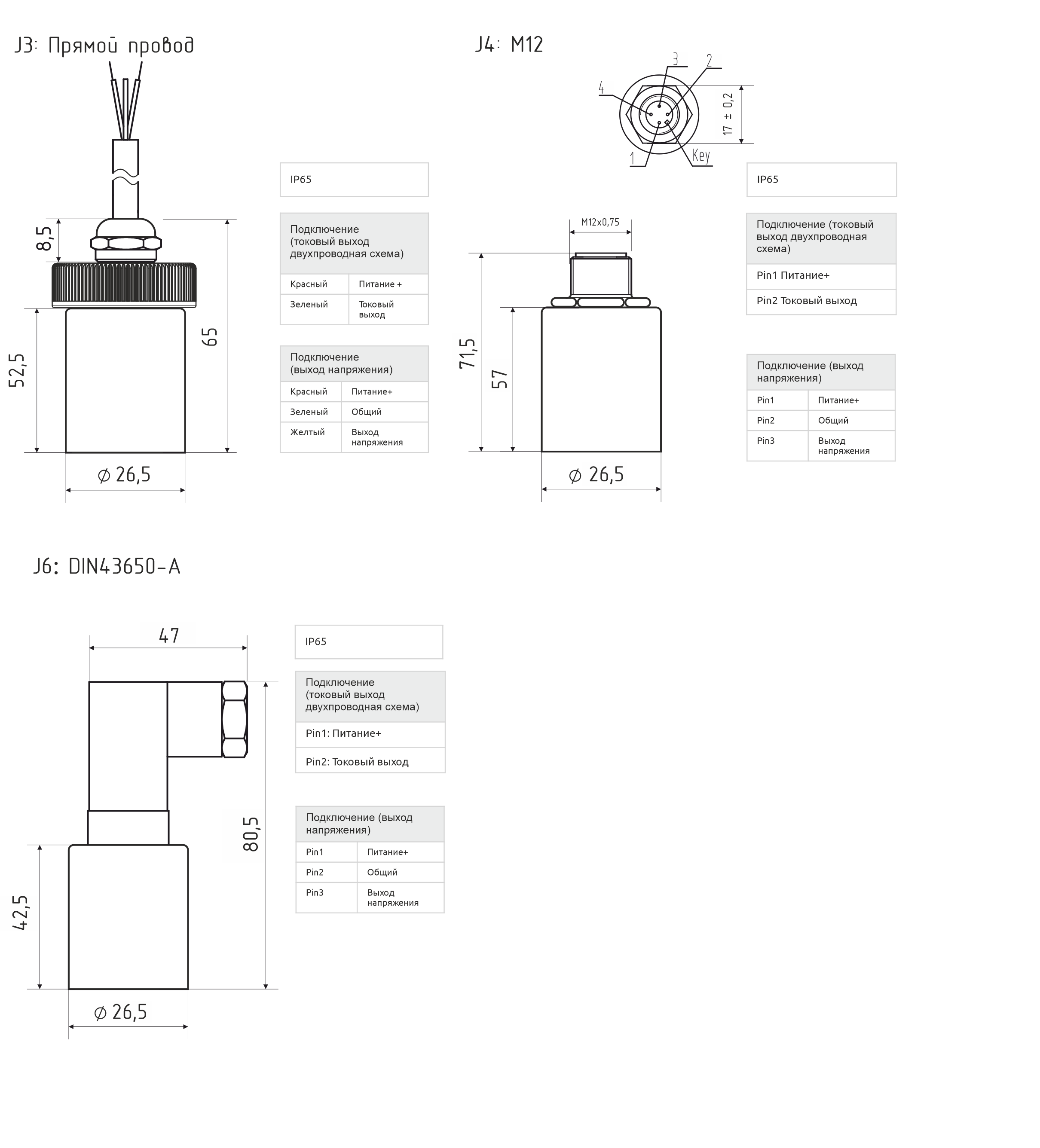

Электрическое подключение
Подробную информацию можно получить в отделе продаж Мераприбор
