Датчик к плоской мембраной используется для измерения давления газообразных и жидких сред. Идеально подходит для работы с вязкими средами.
Для пищевых применений пространство между чипом и мембраной заполняется оливковым маслом, в остальных случаях - силиконовым.
Преимущества
- Превосходная долговременная стабильность
- Отличная линейность
- Различные классы точности
- Виброустойчивость
- Термостойкость
Применение
- Машиностроение
- Станкостроение
- Гидравлика
- Пневматика
- Насосы и компрессоры

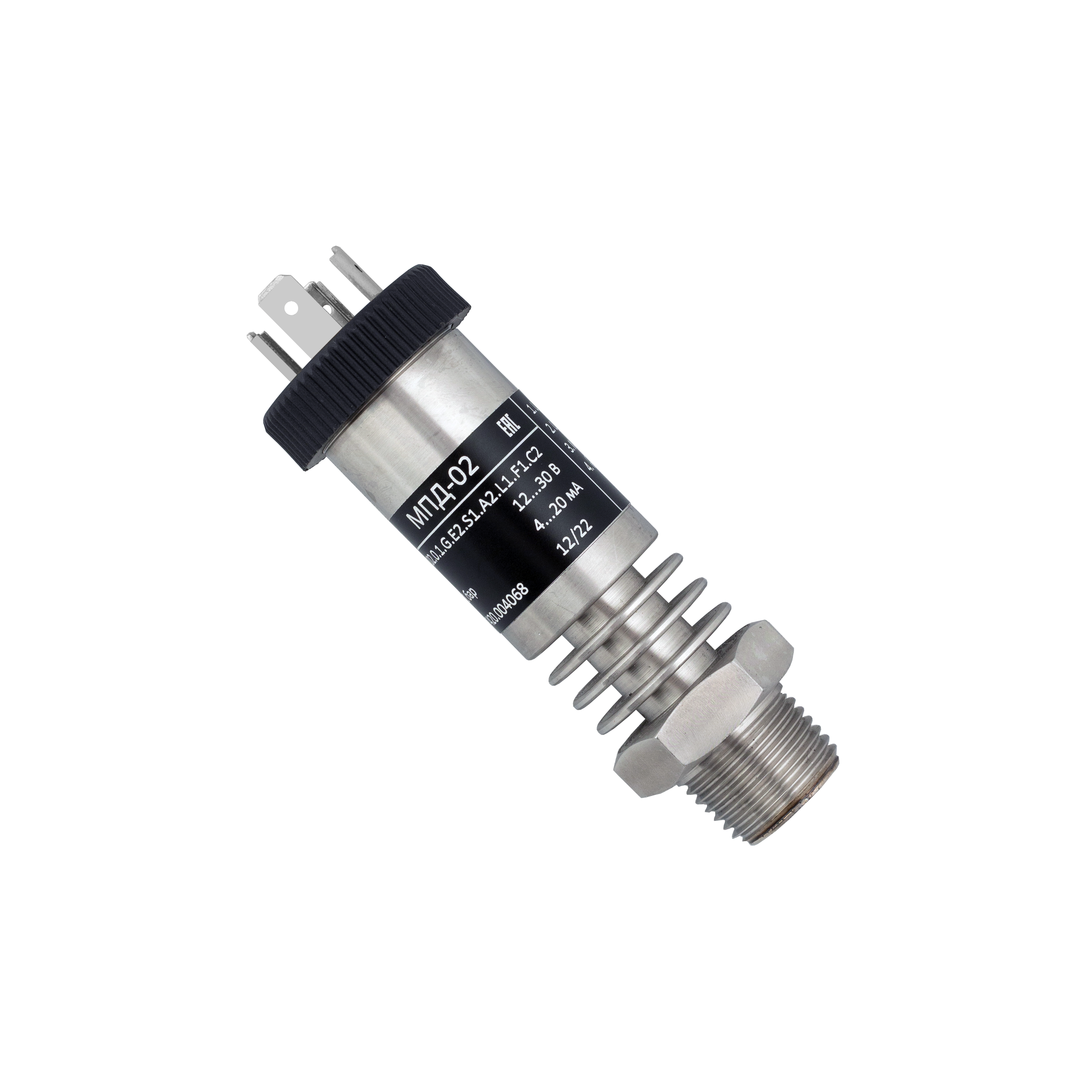

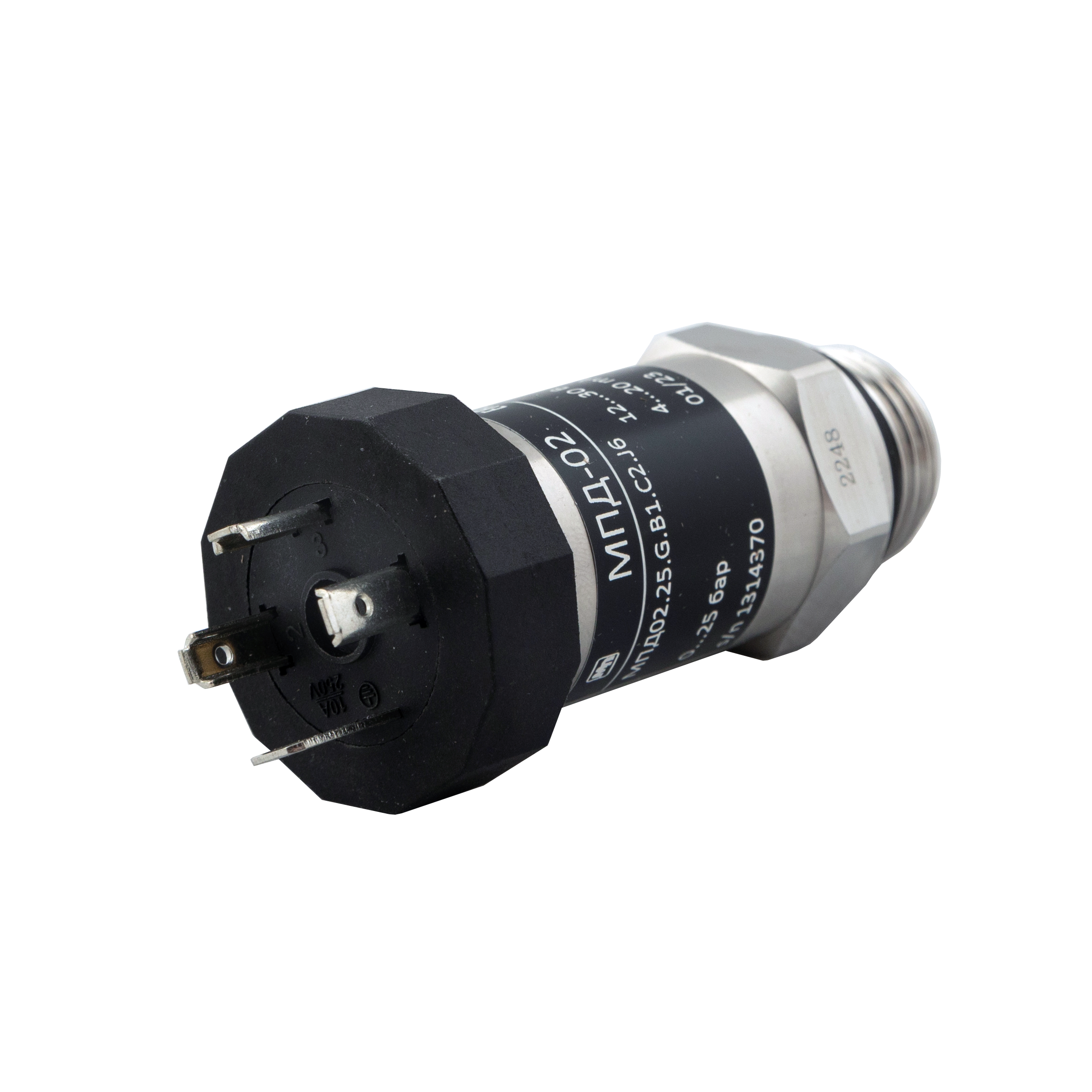

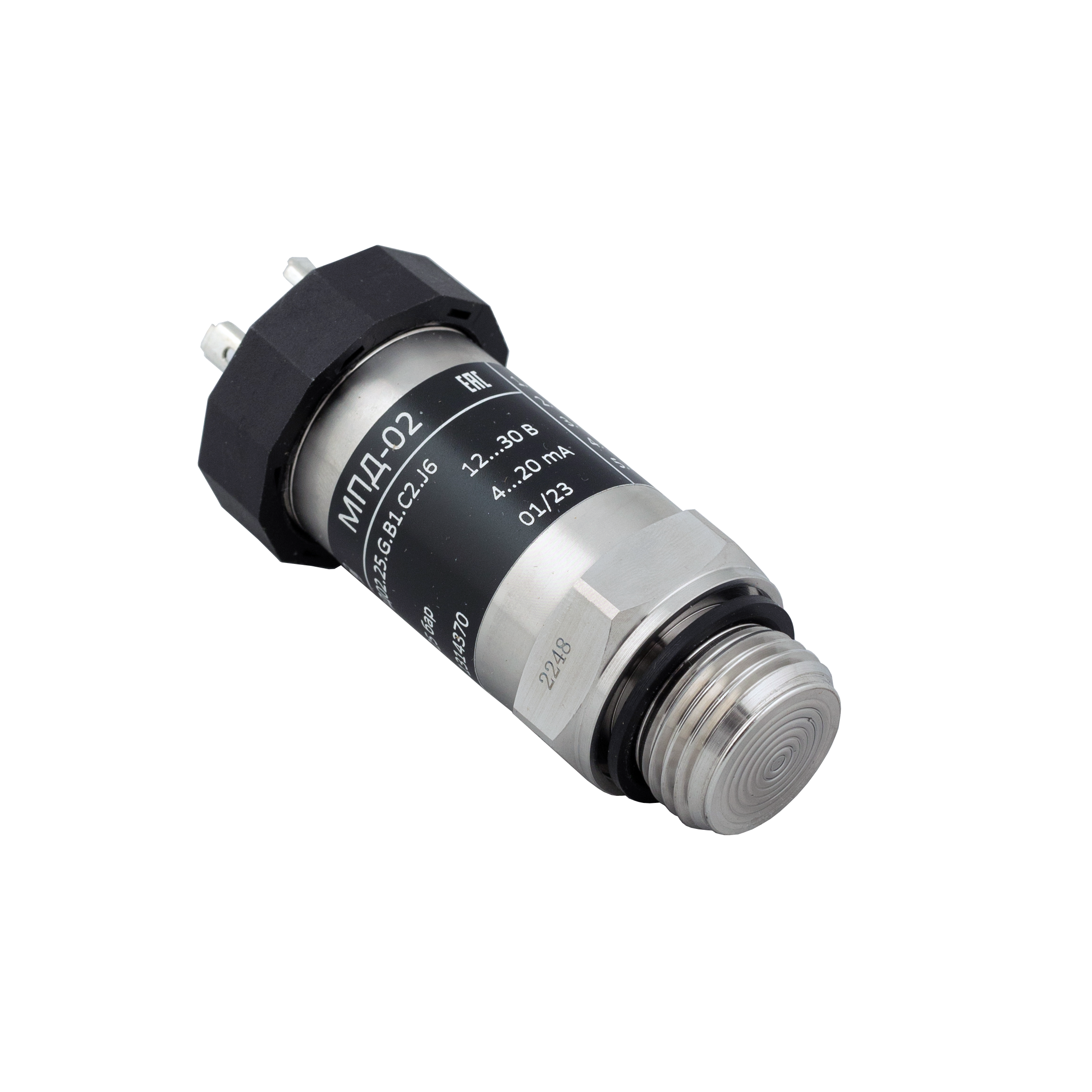

Серия МПД-02
экономично и качественно!
Датчики давления серии МПД-02 представляют собой компактную интегрированную конструкцию из нержавеющей стали с цифровой обработкой данных. Возможны различные конструктивные исполнения и разные варианты технологического присоединения. Компактный и легкий датчик давления прост в установке и эксплуатации, его несложно адаптировать к различным сложным условиям. Прибор отличается хорошей стабильностью и широко используется в промышленной автоматизации.
Качество и надежность датчиков давления от "Мераприбор" подтверждается не только положительным опытом долговременной эксплуатации, но и необходимыми сертификатами.
Особенности
Пьезорезистивный сенсор
Датчики на основе высокочувствительного пьезорезистивного сенсора отличаются выдающейся долговременной стабильностью и отличной линейностью.

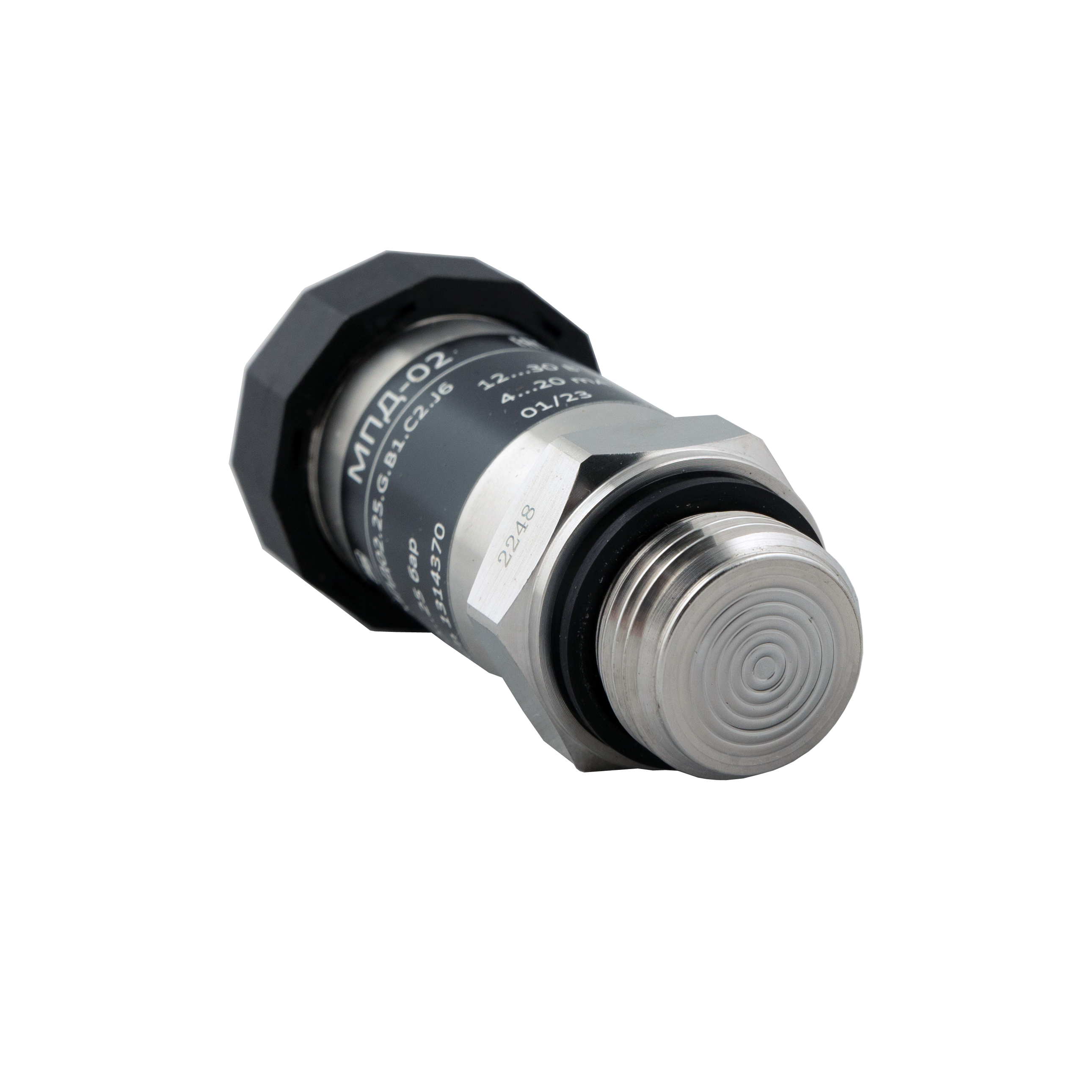

Плоская мембрана
Плоская мембрана из нержавеющей стали 316L не подвержена закупориванию
Измерения в вязких средах
Датчики с открытой мембраной идеальны для работы с вязкими, пастообразными веществами. Устойчивы к воздействию высоких температур
Широкий диапазон измерения давления
Диапазоны измерения от 0 до 1000 бар, датчик может измерять абсолютное и избыточное давление
Точность измерений
Высокочувствительный пьезорезистивный чип из кремния обеспечивает высокую точность и долговременную стабильность
Универсальность
Интегрируется в любой производственный процесс, легко заменит датчик давления с подобными характеристиками любого другого производителя, без дополнительных средств и манипуляций
Надежная конструкция
Корпус из нержавеющей стали 304 с классом защиты IP65. Мембрана, контактирующая со средой, — из нержавеющей стали 316LОбласть применения датчиков давления МПД-02
- Контроль давления при варке и подаче целлюлозной и бумажной массы в целлюлозно-бумажной промышленности
- Измерение давления для управления компрессорами на пищевых предприятиях
- Контроль подачи воды
- Контроль давления в системах управления насосными агрегатами (в том числе подающими строительные растворы)

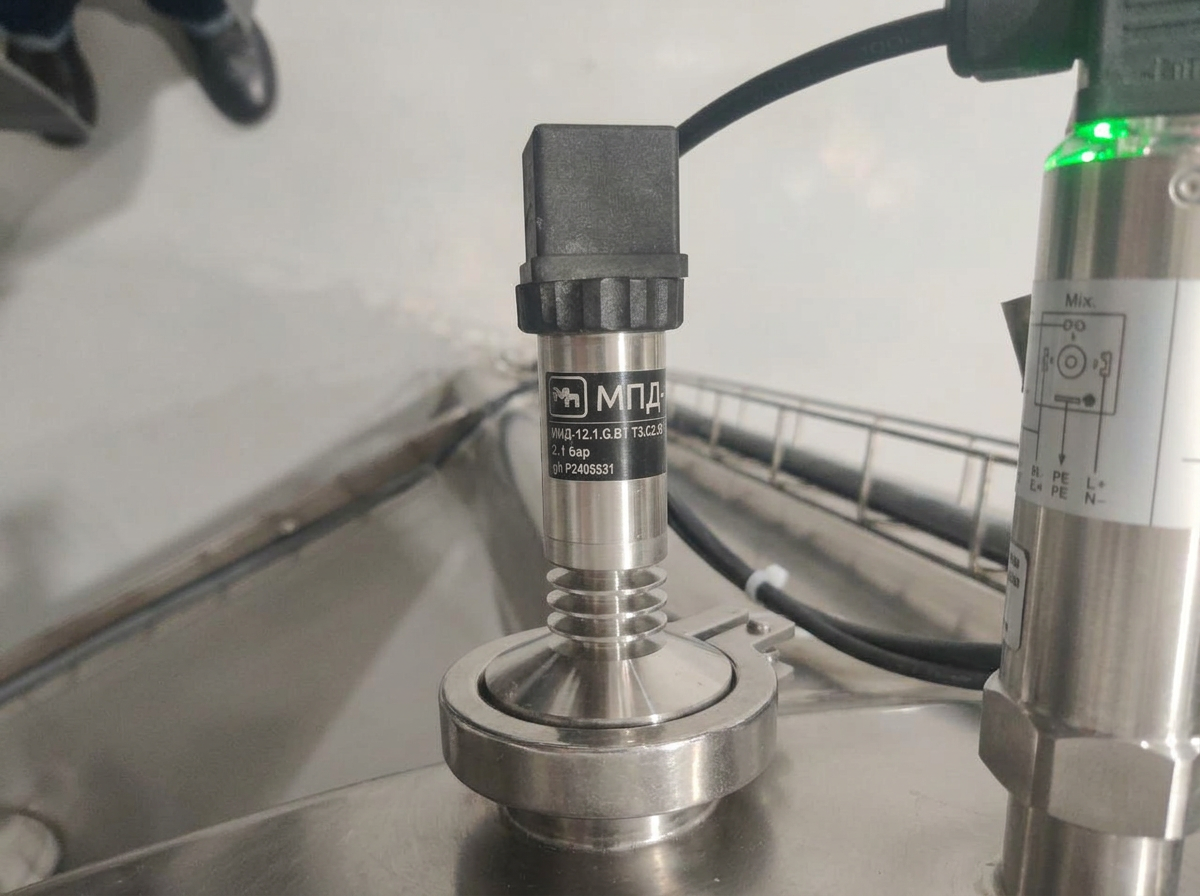

- Контроль давления в емкостях для хранения химикатов
- Контроль давления в теплообменниках и воздухоразделительных установках
- Контроль перепадов давления при пастеризации молока
- Измерение давления в трубопроводе на входе сепаратора и гомогенизатора
- Контроль давления в CIP-мойках
- Контроль работы вакуумных насосов
Технические характеристики
| Сенсор | пьезорезистивный кремниевый |
| Измеряемые параметры | |
| Диапазоны измерений | -1...100 бар |
| Точность | |
| Точность | ±0,5% |
| Рабочие условия измерений | |
| Температура контролируемой среды | -40...85 °С (без охлаждающих колец), -40...150 °С (с 3 охлаждающими кольцами), -40...250 °С (с 5 охлаждающими кольцами) |
| Температура окружающей среды | -20....85 ℃ |
| Давление перегрузки | 200% ВПИ (≤10 бар), 150% ВПИ (>10 бар) |
| Дополнительные параметры | |
| Тип измеряемого давления | избыточное, абсолютное |
| Выходные сигналы | 4...20мA, 0,5...4,5В, 0...5В, 1...5В |
| Технологические присоединения | M20×1,5-6, G1/2, NPT1/2 , R1/2 , G1 , M30×1,5 |
| Класс пылевлагозащиты | IP65 |
| Материал корпуса | нержавеющая сталь 304 |
| Мембрана | нержавеющая сталь 316 |
| Время отклика | ≤ 1 мс |
| Сопротивление изоляции | ≥100 MОм / 500 В DC ( 200 МОм / 250 В DC ) |
| Устойчивость к удару | 200g /1 мс; IEC 60068-2-27 |
| Производитель | Мераприбор |
| Сенсор | пьезорезистивный кремниевый |
| Измеряемые параметры | |
| Диапазоны измерений | -1...100 бар |
| Точность | |
| Точность | ±0,5% |
| Рабочие условия измерений | |
| Температура контролируемой среды | -40...85 °С (без охлаждающих колец), -40...150 °С (с 3 охлаждающими кольцами), -40...250 °С (с 5 охлаждающими кольцами) |
| Температура окружающей среды | -20....85 ℃ |
| Давление перегрузки | 200% ВПИ (≤10 бар), 150% ВПИ (>10 бар) |
| Дополнительные параметры | |
| Тип измеряемого давления | избыточное, абсолютное |
| Выходные сигналы | 4...20мA, 0,5...4,5В, 0...5В, 1...5В |
| Технологические присоединения | M20×1,5-6, G1/2, NPT1/2 , R1/2 , G1 , M30×1,5 |
| Класс пылевлагозащиты | IP65 |
| Материал корпуса | нержавеющая сталь 304 |
| Мембрана | нержавеющая сталь 316 |
| Время отклика | ≤ 1 мс |
| Сопротивление изоляции | ≥100 MОм / 500 В DC ( 200 МОм / 250 В DC ) |
| Устойчивость к удару | 200g /1 мс; IEC 60068-2-27 |
| Производитель | Мераприбор |
Электрическое подключение
Подробную информацию можно получить в отделе продаж Мераприбор
