Технические характеристики
Сенсор
—
пьезорезистивный
Диапазоны измерений
—
-1...600 бар
Выходные сигналы
—
4…20 мА, 0,5...4,5 В, 0...5 В, 0...10 В
Класс пылевлагозащиты
—
IP65
Точность
—
±0,5%
Материал корпуса
—
нержавеющая сталь 304
от 5 750 ₽
+ НДС

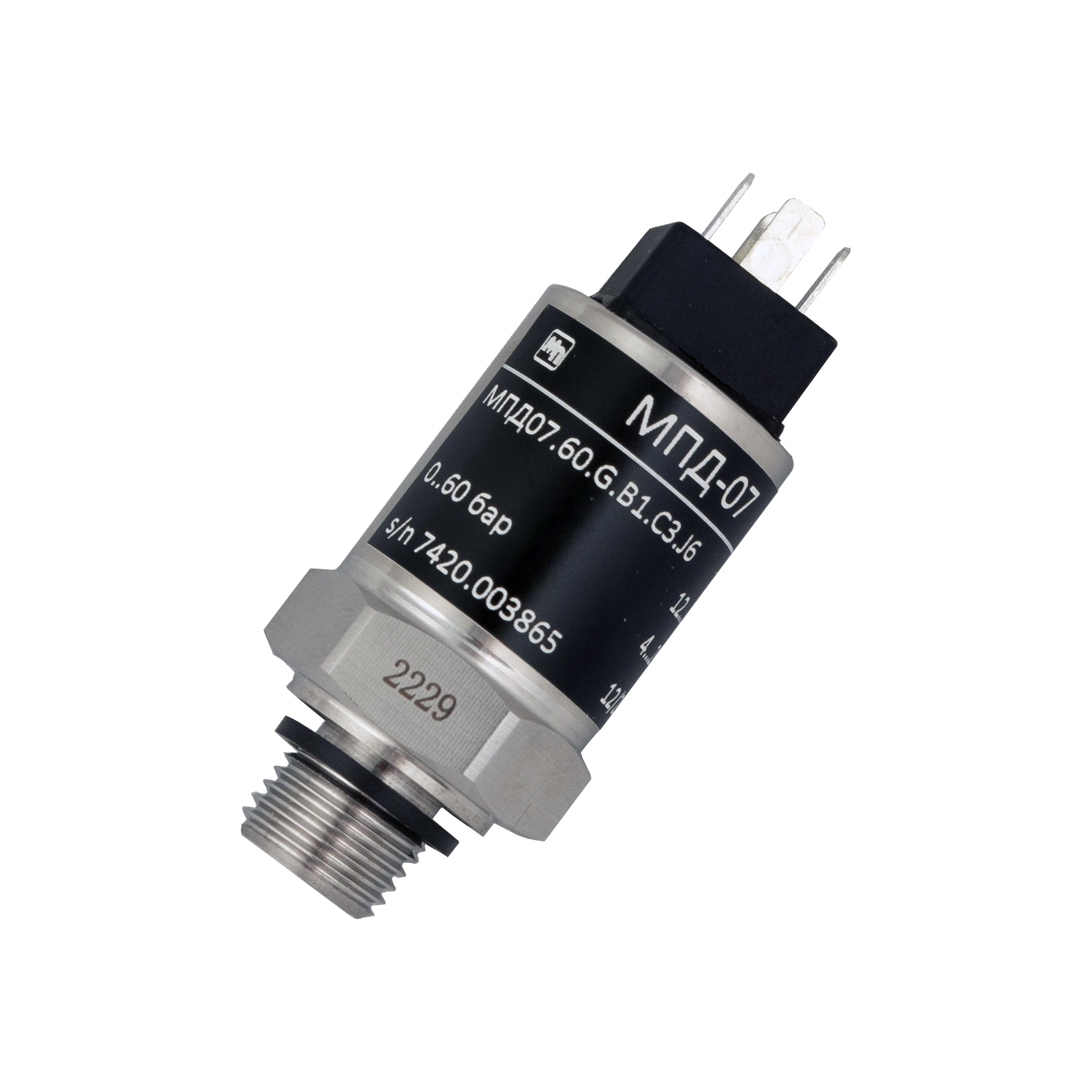

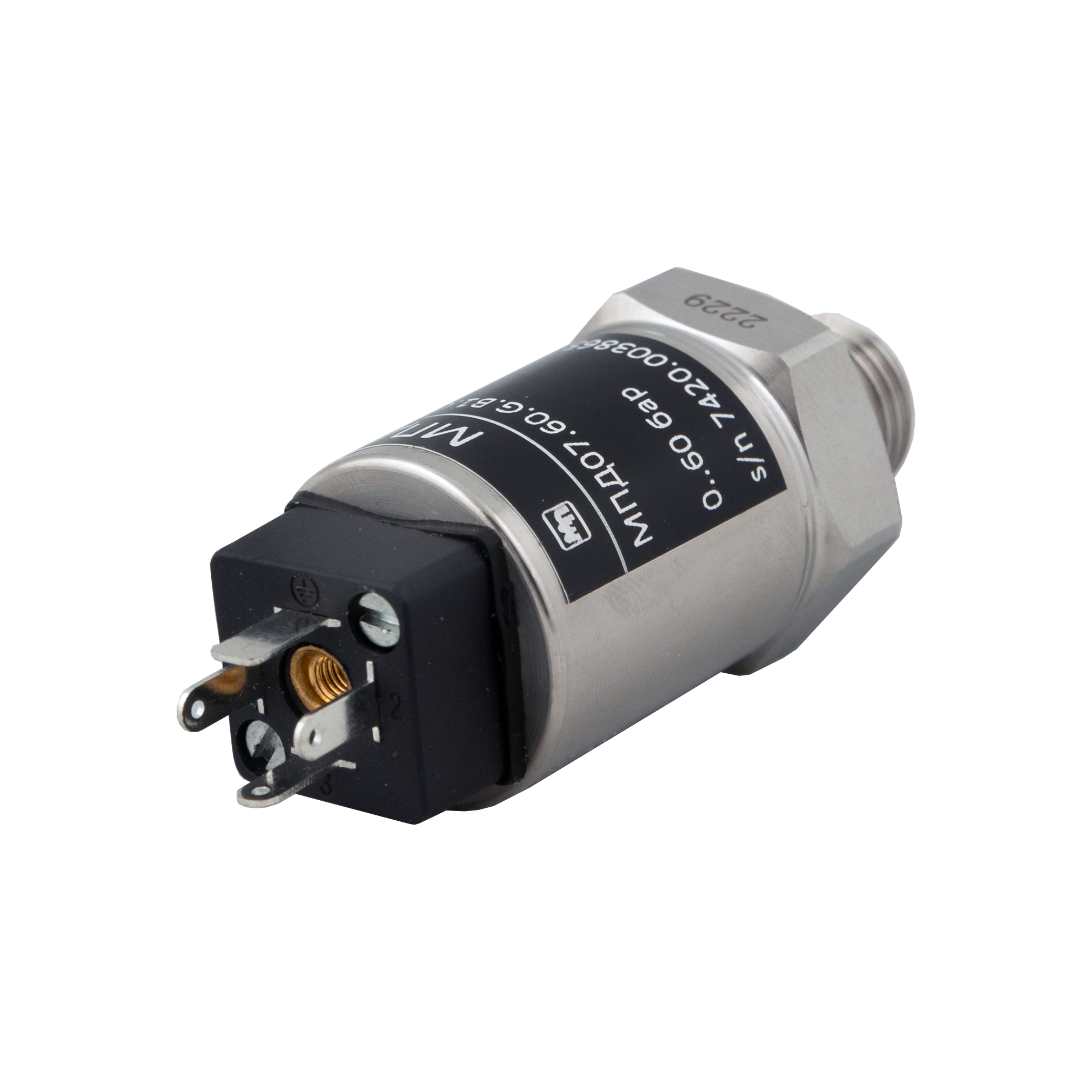

Пьезорезистивный кремниевый сенсор преобразователя МПД-07 с высокой временной и температурной стабильностью обеспечит точные измерения давления в широком температурном диапазоне несмотря на компактность конструкции
Информацию по срокам и стоимости доставки уточняйте в отделе продаж
Преимущества
- Превосходная долговременная стабильность
- Отличная линейность
- Различные классы точности
- Виброустойчивость
- Термостойкость
Применение
- Машиностроение
- Станкостроение
- Гидравлика
- Пневматика
- Насосы и компрессоры

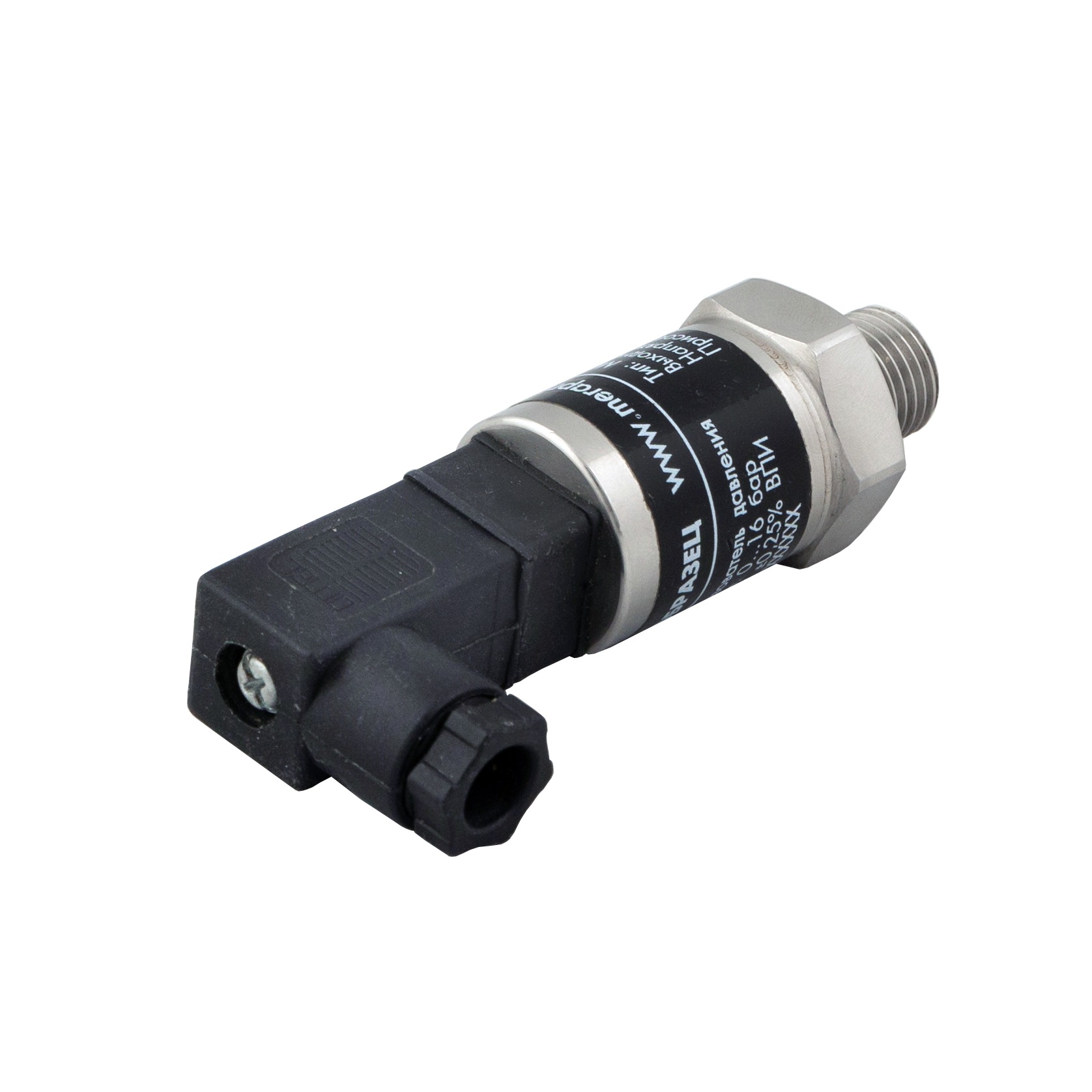

Серия МПД-07:
универсальные компактные датчики давления
Датчики давления серии МПД-07 представляют собой компактную интегрированную конструкцию из нержавеющей стали с цифровой обработкой данных. Возможны различные конструктивные исполнения и разные варианты технологического присоединения. Компактный и легкий датчик давления прост в установке и эксплуатации, его несложно адаптировать к различным сложным условиям. Прибор отличается хорошей стабильностью и широко используется в промышленной автоматизации.
Качество и надежность датчиков давления от "Мераприбор" подтверждается не только положительным опытом долговременной эксплуатации, но и необходимыми сертификатами.
Особенности
Пьезорезистивный сенсор
Датчики на основе высокочувствительного пьезорезистивного сенсора отличаются выдающейся долговременной стабильностью и отличной линейностью.
Мембрана
Мембрана из нержавеющей стали 316L, c 5-кратным запасом прочности
Большой модельный ряд
Множество вариантов исполнения датчиков гарантирует широкий выбор для решения индивидуальных задач
Широкий диапазон измерения давления
Диапазоны измерения от 0 до 1000 бар, датчик может измерять абсолютное и избыточное давление
Точность измерений
Высокочувствительный пьезорезистивный чип из кремния обеспечивает высокую точность и долговременную стабильность
Универсальность
Интегрируется в любой производственный процесс, легко заменит датчик давления с подобными характеристиками любого другого производителя, без дополнительных средств и манипуляций
Надежная конструкция
Корпус из нержавеющей стали 304 с классом защиты IP65. Мембрана, контактирующая со средой, — из нержавеющей стали 316LМиниатюрные датчики давления
Серия МПД-07
- Компактная конструкция и малый вес
- Диапазоны измерений: от -1 до 600 бар
- Высокая точность, долговременная стабильность, помехоустойчивость
- Технологические присоединения: G1/4; 1/4-18NPT; 1/8-27NPT; М14х1,5; М12х1,5; 1/4-19PT; 7/16-20UNF
- Температура измеряемой среды: от -40 до +125° С
- Различные варианты исполнения
- Удобство в монтаже и эксплуатации
Область применения датчиков давления

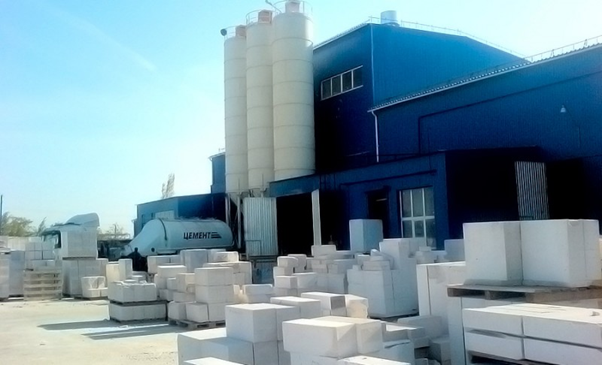

- Контроль давления в гидравлических цилиндрах гидропрессов

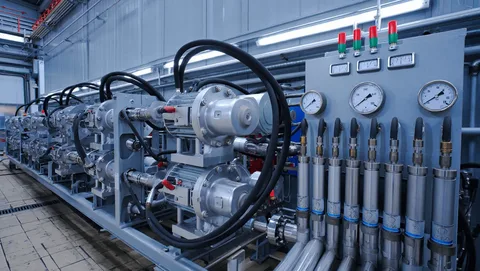

- Контроль давления в гидравлических трубопроводах
- Контроль давления в темперирующих установках, машинах для литья под давлением
- Контроль давления топлива, воздуха, смазочных и охлаждающих жидкостей в двигателях и коробках передач, аккумуляторных топливных системах
- Контроль давления сгорания и давления стартера
- Контроль давления нагнетания при производстве шин
- Контроль давления в компрессорных установках
- В системах водоснабжения: контроль напора воды перед насосом для защиты от сухого хода
- Контроль подачи воды в водонапорном контуре
Технические характеристики
| Сенсор | пьезорезистивный |
| Измеряемые параметры | |
| Диапазоны измерений | -1...600 бар |
| Точность | |
| Точность | ±0,5% |
| Рабочие условия измерений | |
| Температура контролируемой среды | -40...125 °C |
| Температура окружающей среды | -20…+85 °С |
| Давление перегрузки | 150% ВПИ |
| Дополнительные параметры | |
| Тип измеряемого давления | абсолютное, избыточное |
| Выходные сигналы | 4…20 мА, 0,5...4,5 В, 0...5 В, 0...10 В |
| Технологические присоединения | G1/4 внешний, 1/4-18NPT, M14x1,5, 7/16-20UNF, М12х1,5, G1/4, 1/8-27NPT |
| Класс пылевлагозащиты | IP65 |
| Материал корпуса | нержавеющая сталь 304 |
| Мембрана | нержавеющая сталь 316 |
| Сопротивление изоляции | ≥100 MОм / 500 В DC ( 200 МОм / 250 В DC ) |
| Устойчивость к вибрациям | 20g sin 25 Гц…2 кГц; IEC 60068-2-6, 7,5g RMS 5 Гц…1 кГц; IEC 60068-2-64 |
| Устойчивость к удару | 200g /1 мс; IEC 60068-2-27 |
| Производитель | Мераприбор |
| Сенсор | пьезорезистивный |
| Измеряемые параметры | |
| Диапазоны измерений | -1...600 бар |
| Точность | |
| Точность | ±0,5% |
| Рабочие условия измерений | |
| Температура контролируемой среды | -40...125 °C |
| Температура окружающей среды | -20…+85 °С |
| Давление перегрузки | 150% ВПИ |
| Дополнительные параметры | |
| Тип измеряемого давления | абсолютное, избыточное |
| Выходные сигналы | 4…20 мА, 0,5...4,5 В, 0...5 В, 0...10 В |
| Технологические присоединения | G1/4 внешний, 1/4-18NPT, M14x1,5, 7/16-20UNF, М12х1,5, G1/4, 1/8-27NPT |
| Класс пылевлагозащиты | IP65 |
| Материал корпуса | нержавеющая сталь 304 |
| Мембрана | нержавеющая сталь 316 |
| Сопротивление изоляции | ≥100 MОм / 500 В DC ( 200 МОм / 250 В DC ) |
| Устойчивость к вибрациям | 20g sin 25 Гц…2 кГц; IEC 60068-2-6, 7,5g RMS 5 Гц…1 кГц; IEC 60068-2-64 |
| Устойчивость к удару | 200g /1 мс; IEC 60068-2-27 |
| Производитель | Мераприбор |

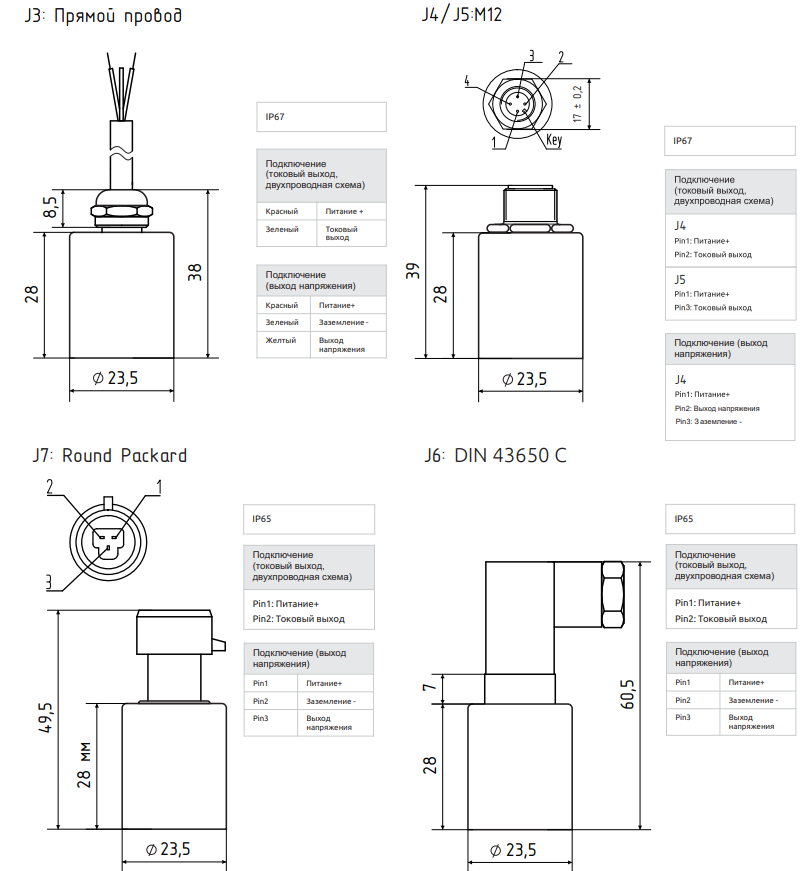

Электрическое подключение
Подробную информацию можно получить в отделе продаж Мераприбор
На складе

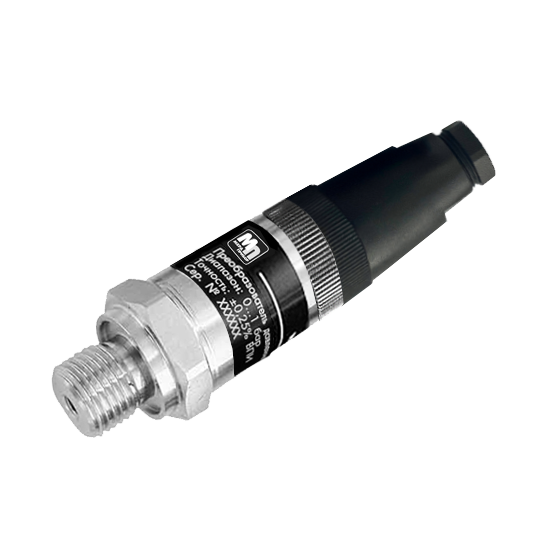

МПД-07 датчик давления малогабаритный бюджетный (-1 .. 600 бар)
5 750 ₽/шт
МПД07.6.G.B1.C3.J4 диапазон давления, 0...6 бар, напряжение питания 12...30В
5 750 ₽/шт
МПД07.10.G.B1.C3.J4 диапазон давления 0...10 бар, напряжение питания 12...30 В
5 750 ₽/шт
МПД07.16.G.B1.C3.J4, диапазон давления 0...16 бар, напряжение 12...30 В
5 750 ₽/шт
МПД07.25.G.B1.C3.J4, диапазон давления 0...25 бар, напряжение питания 12…30 В
5 750 ₽/шт
МПД07.60.G.B1.C3.J4, диапазон измерений 0...60 бар, напряжение 12…30 В
5 750 ₽/шт
МПД07.600.G.B1.C3.J4 диапазон измерений 0...600 бар, напряжение питания 12…30 В
5 750 ₽/шт
МПД07.400.G.B1.C3.J4 диапазон измерения 0...400 бар, напряжение питания 12…30 В
5 750 ₽/шт
МПД07.250.G.B1.C3.J4, диапазон измерения 0...250 В, напряжение питания 12…30 В
5 750 ₽/шт
МПД07.160.G.B1.C3.J4, диапазон измерения 0...160 В, напряжение питания, 12…30 В
5 750 ₽/шт
МПД07.100.G.B1.C3.J4 диапазон измерений 0...100 бар, напряжение питания 12…30 В
5 750 ₽/шт
