МПР-380 (исполнение 1): промышленный электромагнитный расходомер воды/жидкостей с дисплеем

Промышленный расходомер МПР-380 (исполнение 1)

Электромагнитные расходомеры МПР-380 предназначены для непрерывного измерения объема протекающих по трубопроводу электропроводных жидкостей с преобразование его в выходной сигнал (импульсный, частотный, 4 ... 20 мА).

Разнообразие конструктивных решений (внутренний диаметр, способы монтажа, футеровка измерительной части), а также гибкие возможности настройки оценочного блока позволяют пользователю модифицировать расходомер под свои конкретные требования.

Оценочный (анализирующий) блок расходомера изготавливается в трех вариантах:

  • Стандартная версия: с головой, имеет высокий класс защиты (IP67) и возможность поворота на 350°;
  • Фронтальная версия: в компактном исполнении дисплей размещается на датчике, в раздельной может крепиться на DIN-рейку;
  • Панельная версия предназначена для установки оценочного блока в электрический шкаф.

Для подключения к процессу предусмотрены различные варианты технологических соединений: фланцевый (сэндвич), резьбовой, молочная гайка (DIN 11851), кламп.

Расходомер оснащен широким спектром коммуникационных сигналов для подключения к различным системам управления: два импульсных выхода с дополнительной настройкой на реле потока / состояние / направление; токовый выход 4…20 мА; RS485 (протоколы M-bus / Modbus).


Применение

Мониторинг сбрасываемых /получаемых сточных вод в /из очистных сооружений

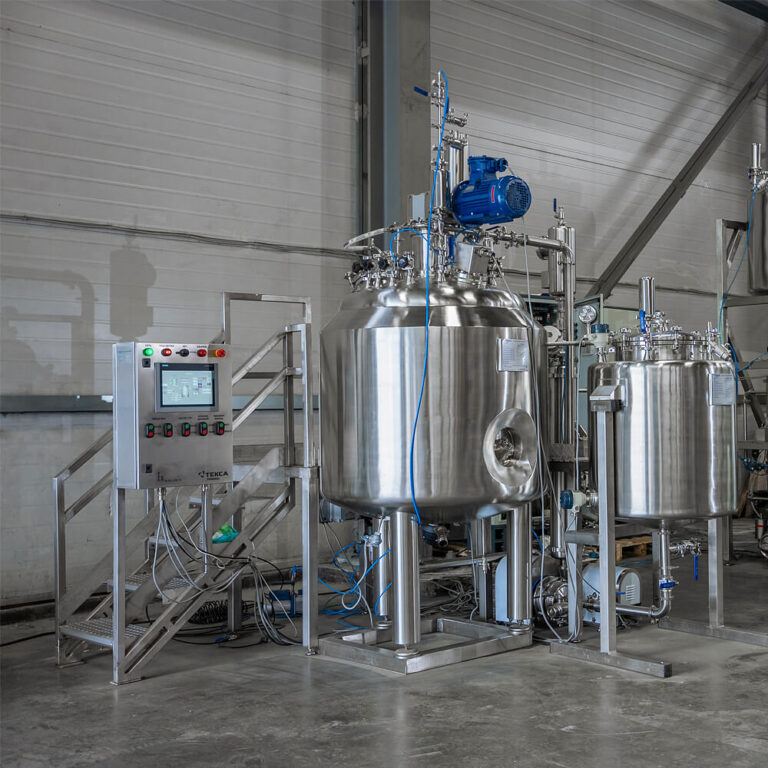

Промышленные предприятия

Энергетика, горнодобывающая, бумажно-целлюлозная, химическая промышленность, машиностроение и многие другие. Коммерческий и технологический учет потребляемой воды, учет сбрасываемых промышленных стоков, системы дозирования во всевозможных технологиях, где требуется дисплей.

Производство продуктов питания
Технологический учет сырья и ингредиентов. Системы дозирования. Учет сбрасываемых сточных вод.

Сельское хозяйство
Мониторинг потребления водных ресурсов на орошение, коммерческий учет сточных вод


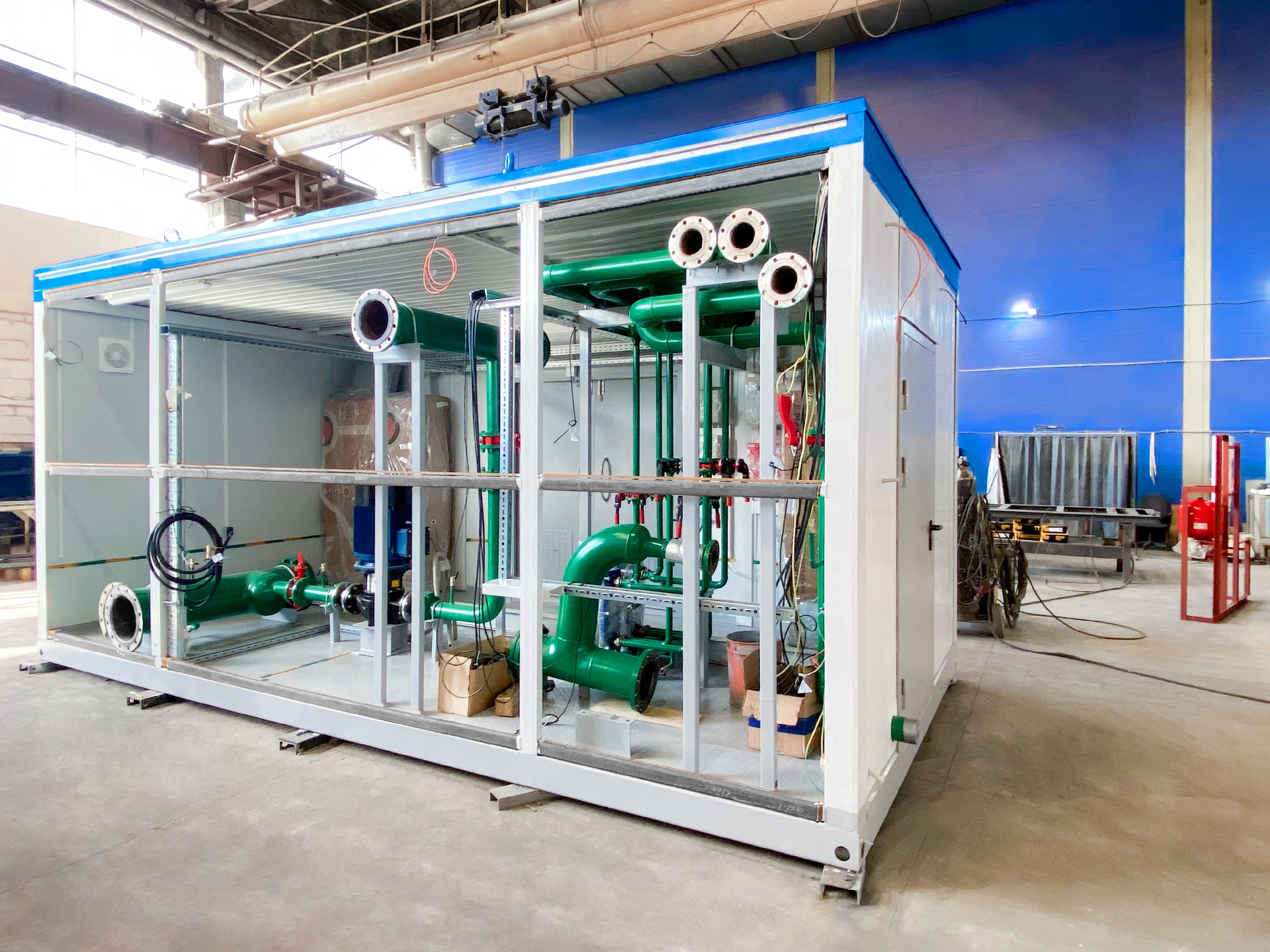

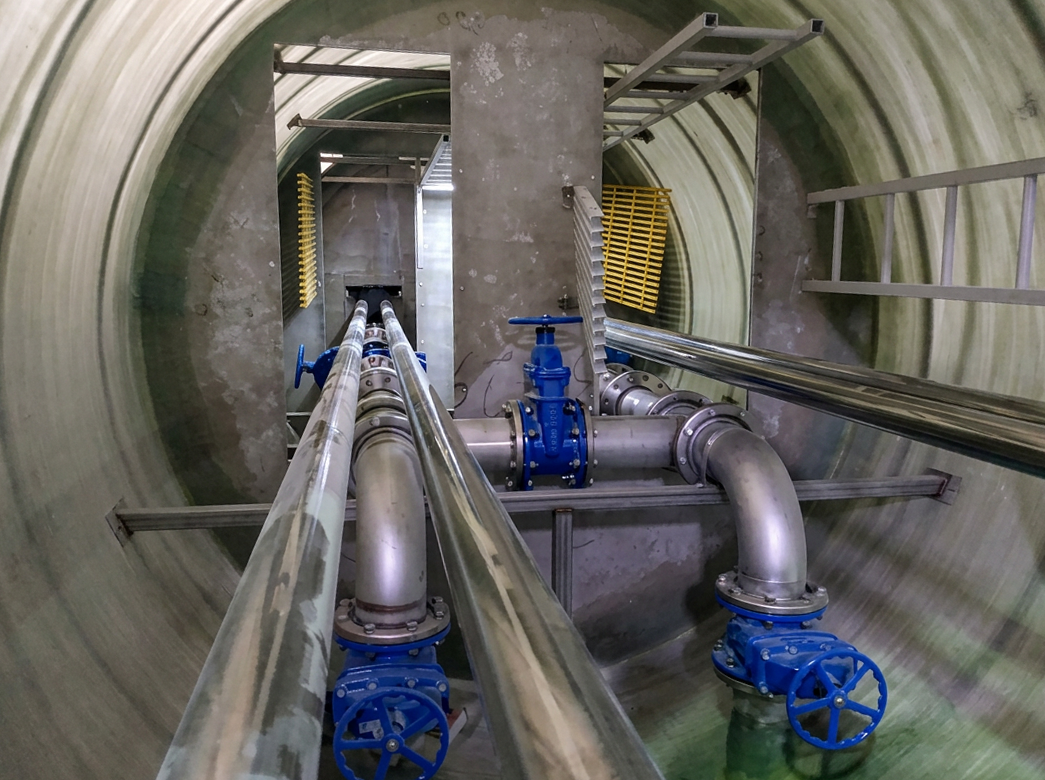

Водоснабжение и водоотведение
Учет сбрасываемых сточных вод. Мониторинг работы водоочистных сооружений. Контрольные измерения в узловых точках.


Торговые центры, гостиницы и другие организации
Коммерческий учет сточных вод


Монтаж расходомера

  • Возможно накопление пузырьков воздуха на электроде контроля пустой трубы и возникновение ошибки измерения.
  • Правильное расположение
  • Срыв потока, неполное заполнение трубы, возникновение ошибки измерения.
Рекомендации по монтажу
1
В случае если расходомер расположен перед спуском трубопровода, необходимо установить воздушный клапан после расходомера.
Элементы управления и запорные клапаны устанавливаются только после расходомера, в противном случае возможно возникновение турбулентности потока, приводящей к ошибке измерения.
Рекомендации по монтажу
Расходомер не должен устанавливаться на всасывающей стороне насоса, поскольку вкладыш может быть повреждён создаваемым разрежением.

Произвольное описание
В случае движения жидкости самотёком, расходомер устанавливается в U-образный участок трубопровода, для постоянного заполнения трубы.
В случае движения жидкости
При горизонтальном расположении рекомендуется устанавливать расходомер в восходящем под небольшим углом трубопроводе для гарантии полного заполнения трубы.
При горизонтальном расположении


Характеристики

Производитель Мераприбор
Цена по запросу
Выходные сигналы импульсный / 4...20мА / RS485 / MODBUS
Температура рабочей среды, °С -40...+150 °С
Диаметр трубы (от 4мм до 2000мм) 6мм / 8мм / 600мм / 15мм / 20мм / 25мм / 32мм / 40мм / 50мм / 65мм / 80мм / 90мм / 100мм / 125мм / 150мм / 200мм / 250мм / 300мм / 350мм / 400мм
Класс пылевлагозащиты, IP IP65 / IP67
Материал футеровки Твердая резина (каучук) / PTFE (Тефлон) / Мягкая резина  / Резина для пищевых сред (с сертификатом) / PFA / PEAK / PVDF
Точность, %ВПИ ±0,5%
Технологические присоединения Фланцевое / Сендвич / Резьбовое / Кламп / Пищевое DIN 11851
Тип электронного блока
Голова / Панельное / Фронтальное
Материал корпуса Алюминиевый сплав
Давление перегрузки, бар Р16  / Р25
Давление (бар)
P10 / P16 / Р25 / Р40 / P63 / P80 / P100
Измерение температуры специальный термопластик -40... +150 / керамика -40... +170 / резина/тефлон -40... +85/150
Исполнение электронного блока Компактное
Питающее напряжение 230
