Преобразователь давления МПД-12 отвечает строгим санитарным требованиям и предназначен для применения в пищевой, фармацевтической промышленности и биоинженерии. Конструкция цельнометаллической плоской мембраны подходит для прямого присоединения к процессу и обеспечивает плотное соприкосновение со средой без использования дополнительных уплотнительных прокладок, что обеспечивает отсутствие измерительных мертвых зон. Пространство между мембраной и чипом заполняется жидкостью, имеющей гигиенический сертификат.
Преимущества
- Плоская мембрана из нержавеющей стали 316L;
- Защита от помех;
- Превосходная долговременная стабильность
- Отличная линейность
- Виброустойчивость
- Термостойкость
Применение
- Машиностроение
- Станкостроение
- Гидравлика
- Пневматика
- Насосы и компрессоры
Серия МПД-12:
датчики давления для гигиенических применений
Датчики серии МПД-12 в санитарном исполнении предназначены для применения в пищевой, фармацевтической, биохимической, косметической промышленности. Идеальны для вязких сред. Датчики с плоской цельнометаллической мембраной из нержавеющей стали 316L подходят для прямого присоединения к процессу с помощью хомута. Никаких дополнительных прокладок не требуется, а это гарантирует отсутствие мертвых зон измерения. Конструкция диафрагмы (мембраны) обеспечивает более плотное соприкосновение со средой. Герметичная сварная конструкция компактна и устойчива к коррозии и налипанию измеряемого вещества.
Качество и надежность датчиков давления от "Мераприбор" подтверждается не только положительным опытом долговременной эксплуатации, но и необходимыми сертификатами.
Серия МПД-12
Экономичные пьезорезистивные датчики с плоской (фронтальной) мембраной для гигиенических применений. Диапазоны измерений — от 0 до 100 бар. Полностью герметичная конструкция из нержавеющей стали. В качестве чувствительного элемента используется диффузный кремниевый чип. В качестве среды, передающей давление, — стандартное силиконовое или оливковое масло.
- Специальное исполнение для гигиенических применений
- Плоская мембрана для максимально плотного соприкосновения со средой
- Два класса точности
- Прочная, полностью герметичная конструкция
- Разнообразие технологических присоединений, простая установка
- Безопасное подключение к высокотемпературным процессам
- Работа с вязкими средами
- Долговременная стабильность и помехоустойчивость
Особенности
Пьезорезистивный сенсор
Датчики на основе высокочувствительного пьезорезистивного сенсора отличаются выдающейся долговременной стабильностью и отличной линейностью.
Плоская мембрана
Особая форма мембраны из нержавеющей стали 316L обеспечивает наиболее плотное соприкосновение со средой для наилучших результатов измерений
Измерение в вязких средах
Датчики с плоской мембраной идеально подходят для работы с вязкими и пастообразными веществами. Устойчивы к воздействию высоких температур
Широкий диапазон измерения давления
Диапазоны измерения от 0 до 1000 бар, датчик может измерять абсолютное и избыточное давление
Точность измерений
Высокочувствительный пьезорезистивный чип из кремния обеспечивает высокую точность и долговременную стабильность
Универсальность
Интегрируется в любой производственный процесс, легко заменит датчик давления с подобными характеристиками любого другого производителя, без дополнительных средств и манипуляций
Надежная конструкция
Корпус из нержавеющей стали 304 с классом защиты IP65. Мембрана, контактирующая со средой, — из нержавеющей стали 316LОбласть применения датчиков давления
- Контроль давления при варке и подаче целлюлозной и бумажной массы в целлюлозно-бумажной промышленности
- Измерение давления для управления компрессорами на пищевых предприятиях
- Контроль подачи воды
- Контроль давления в системах управления насосными агрегатами (в том числе подающими строительные растворы)
- Контроль давления в емкостях для хранения химикатов
- Контроль давления в теплообменниках и воздухоразделительных установках
- Контроль перепадов давления при пастеризации молока
- Измерение давления в трубопроводе на входе сепаратора и гомогенизатора
- Контроль давления в CIP-мойках
- Контроль работы вакуумных насосов
Технические характеристики
| Сенсор | пьезорезистивный кремниевый |
| Точность | ±0,5% |
| Тип измеряемого давления | абсолютное, избыточное, избыточное герметичное |
| Диапазоны измерений | -1...0 бар, 0,35...250 бар |
| Давление перегрузки | 300% ВПИ (≤0,7 бар), 200% ВПИ (≤100 бар) |
| Выходные сигналы | 4...20мA, 0...10В |
| Технологические присоединения | Tri-Clamp 1,5”, Tri-Clamp 2” |
| Класс пылевлагозащиты | IP65 |
| Температура рабочей среды | -30…+125 °С |
| Температура окружающей среды | -20…+85 °С |
| Материал корпуса | нержавеющая сталь 304 |
| Мембрана | нержавеющая сталь 316 |
| Производитель | Мераприбор |
| Сенсор | пьезорезистивный кремниевый |
| Точность | ±0,5% |
| Тип измеряемого давления | абсолютное, избыточное, избыточное герметичное |
| Диапазоны измерений | -1...0 бар, 0,35...250 бар |
| Давление перегрузки | 300% ВПИ (≤0,7 бар), 200% ВПИ (≤100 бар) |
| Выходные сигналы | 4...20мA, 0...10В |
| Технологические присоединения | Tri-Clamp 1,5”, Tri-Clamp 2” |
| Класс пылевлагозащиты | IP65 |
| Температура рабочей среды | -30…+125 °С |
| Температура окружающей среды | -20…+85 °С |
| Материал корпуса | нержавеющая сталь 304 |
| Мембрана | нержавеющая сталь 316 |
| Производитель | Мераприбор |

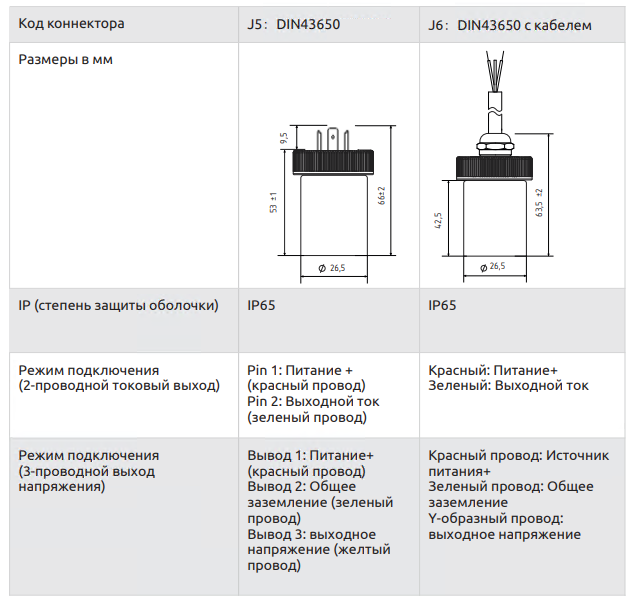

Электрическое подключение
Подробную информацию можно получить в отделе продаж Мераприбор
