Промышленные расходомеры воды и жидкостей МПР-380
Электромагнитные (индукционные) расходомеры «Мераприбор» предназначены для измерения и контроля объемного расхода электропроводящих невзрывоопасных жидкостей в трубопроводах систем водоснабжения и водоотведения, химических и пищевых производств и других отраслях. Электромагнитные расходомеры признаны наиболее точным и надежным средством измерения расхода жидкости. Расходомеры «Мераприбор» характеризуются способностью работать в широком скоростном диапазоне потока, низкой погрешностью, они производят измерения потока как в прямом, так и обратном направлении.
Расходомеры воды и жидкости «Мераприбор» традиционно производятся в различных вариантах общепромышленного исполнения с учетом всех возможных условий эксплуатации, особенностей среды и способов получения данных. Максимальное разнообразие вариантов технологического присоединения и материалов футеровки измерительной трубки, а также широкая номенклатура возможных диаметров трубопровода позволяют подобрать идеальный расходомер практически для любого технологического процесса и измеряемой среды. Расходомеры жидкости МПР прекрасно подходят как для коммерческого, так и для технологического учета. Все датчики расхода внесены в реестр СИ и имеют 4-летний межповерочный интервал.
Промышленные расходомеры воды и жидкости линейки МПР могут использоваться как самостоятельно, так и в составе систем управления или дозирования, разрабатываемых инженерами «Мераприбор». Готовые решения по автоматизации технологических процессов могут быть адаптированы или масштабированы под конкретные условия и задачи заказчика.
Варианты исполнения

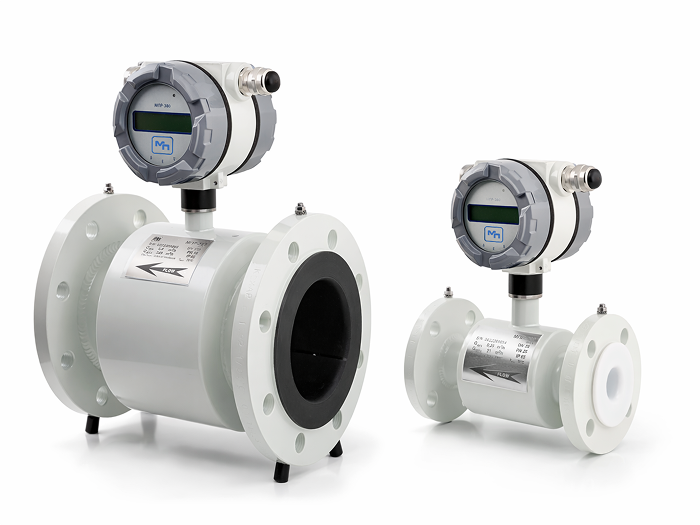

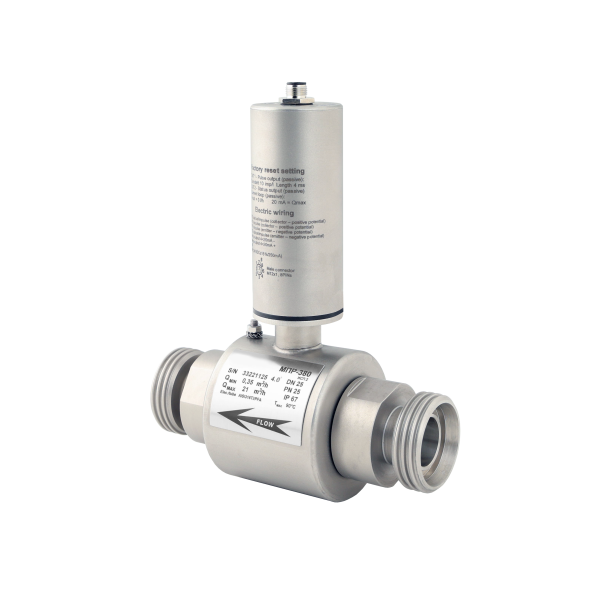

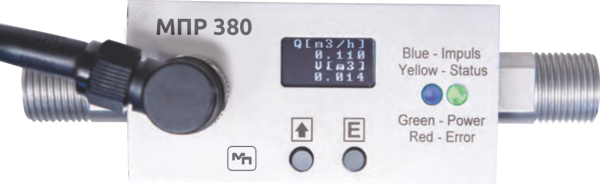

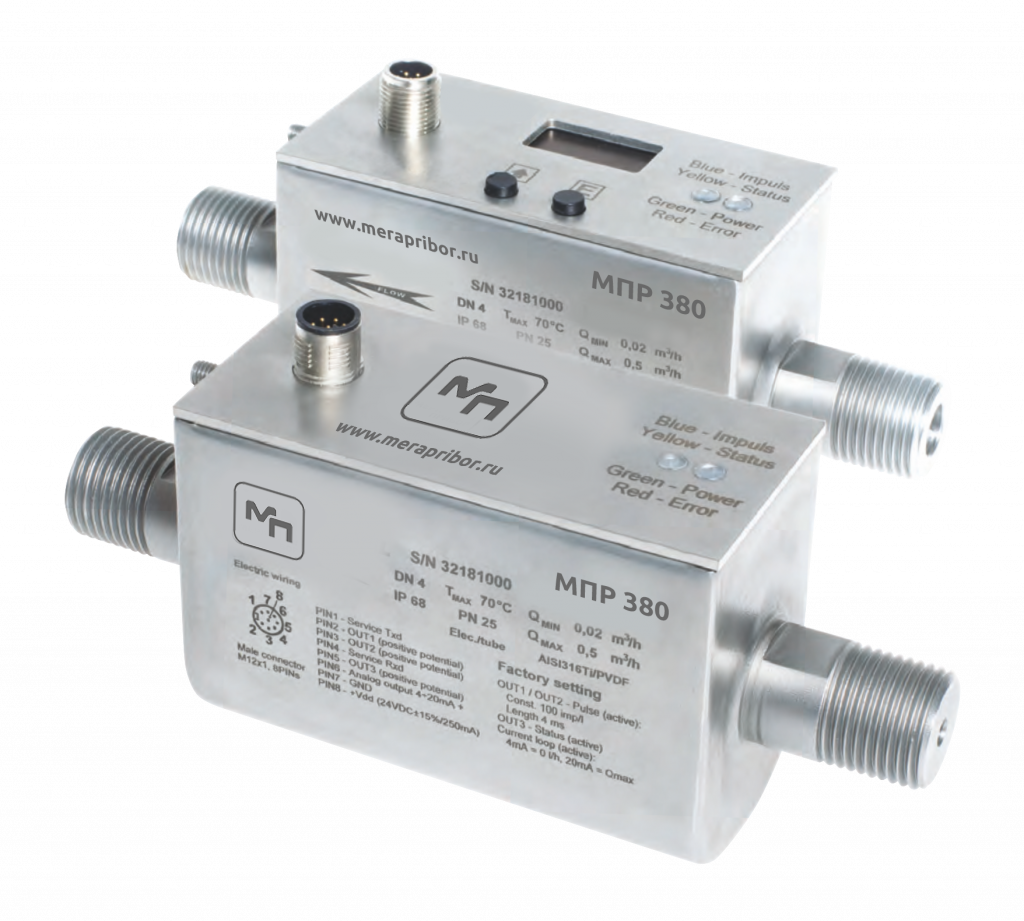

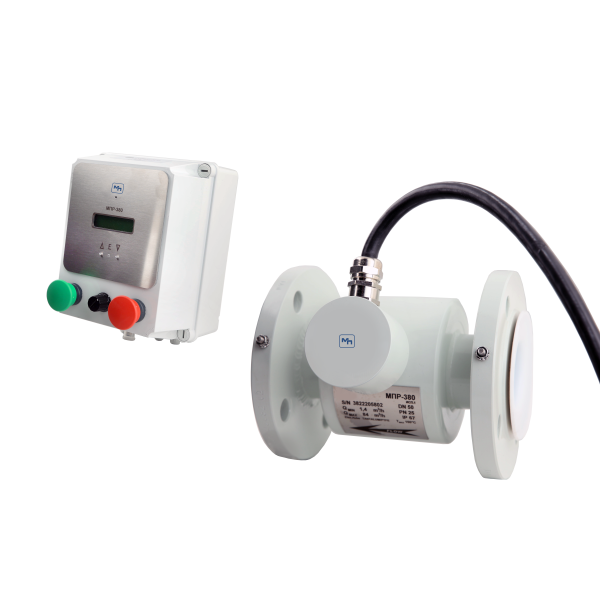

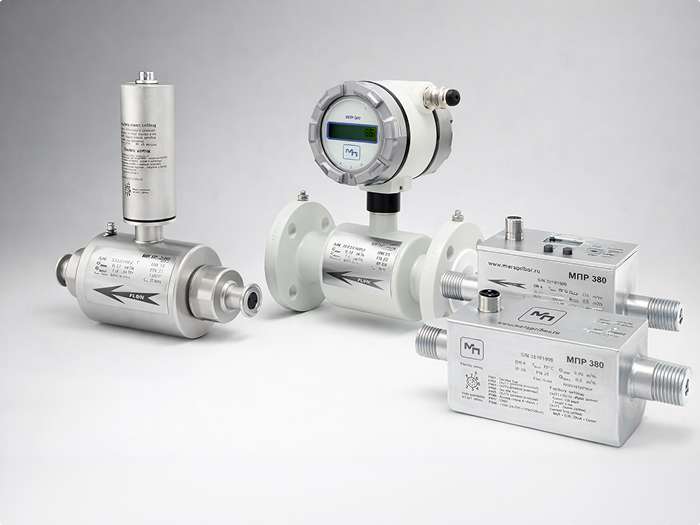

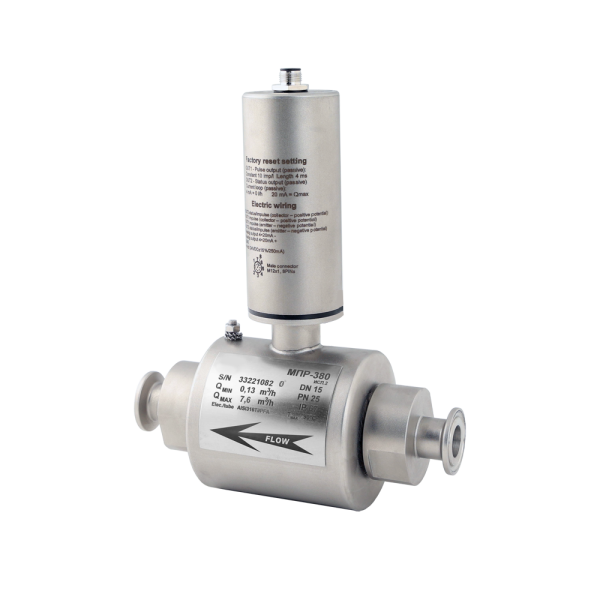

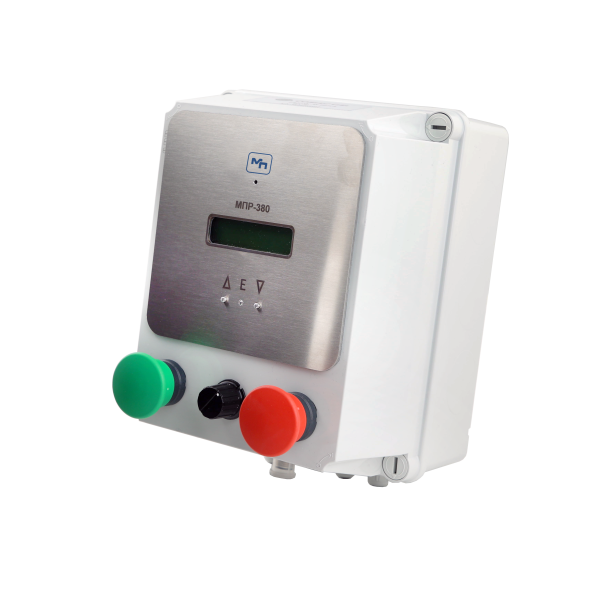

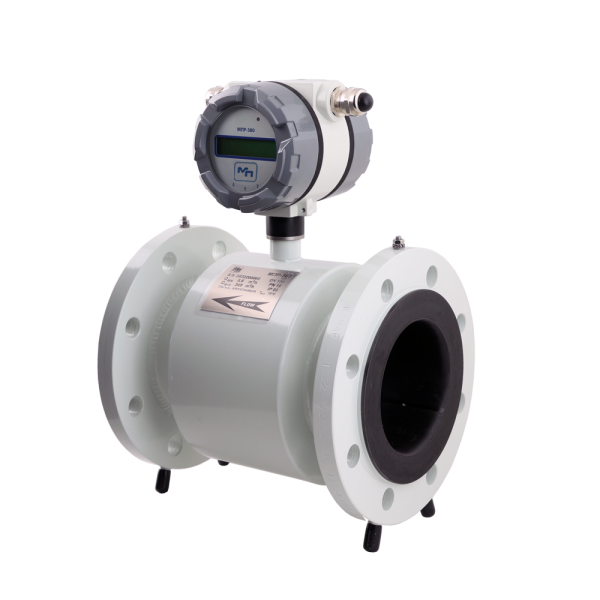

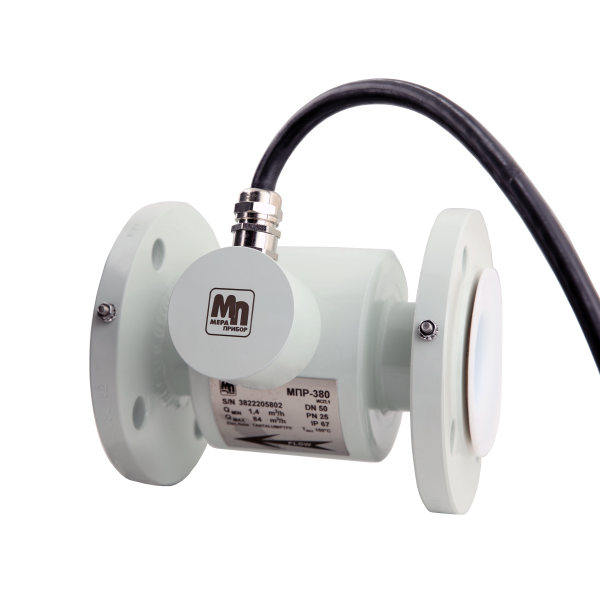

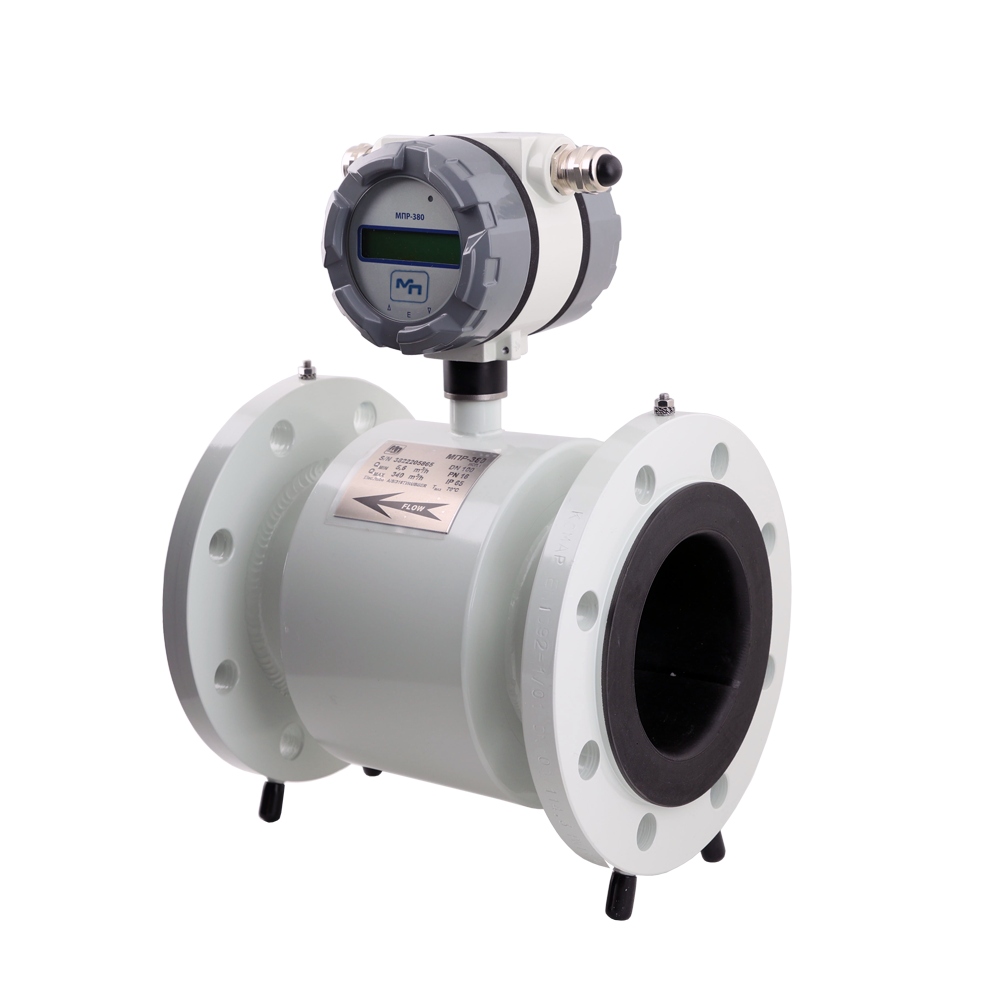

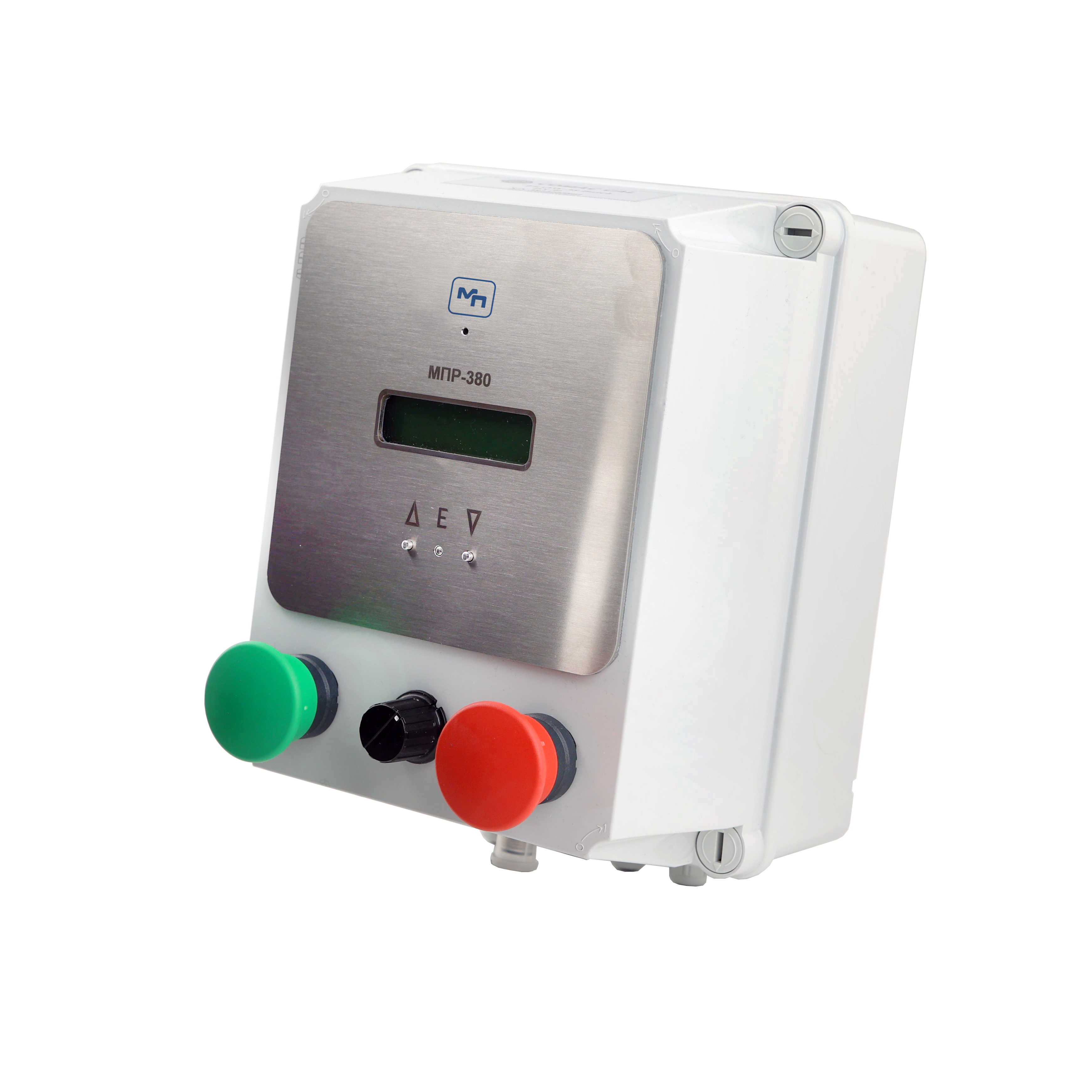

Электромагнитный расходомер воды и жидкости МПР-380 представлен в трех основных версиях: компактной (с головой), без показывающего устройства и с автономным питанием. Кроме того, в линейке промышленных расходомеров МПР-380 имеется миниатюрный датчик расхода для труб диаметром 4-20 мм и расходомер с дозатором.

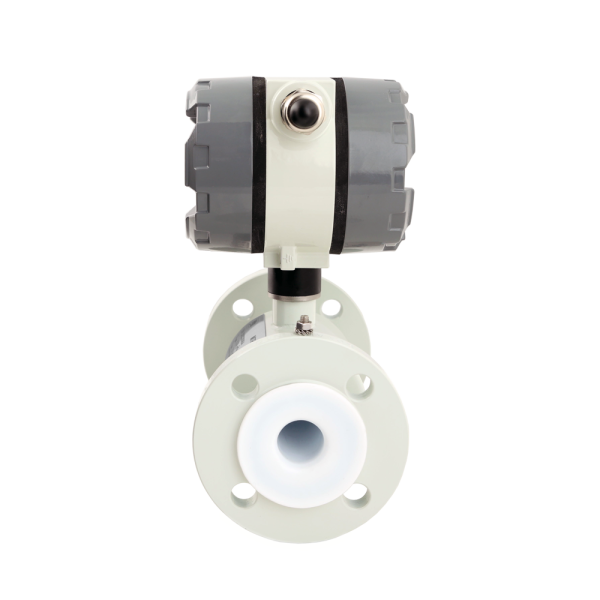

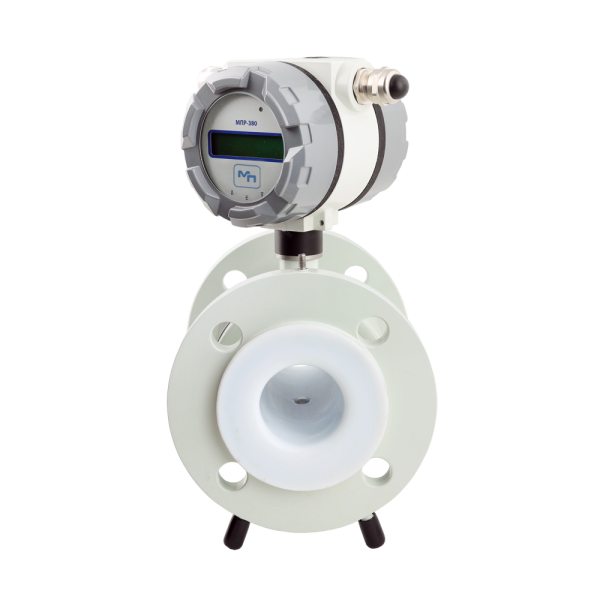

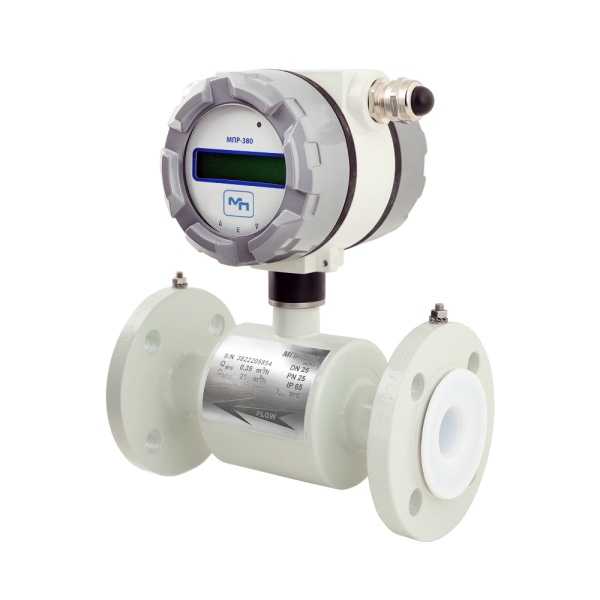

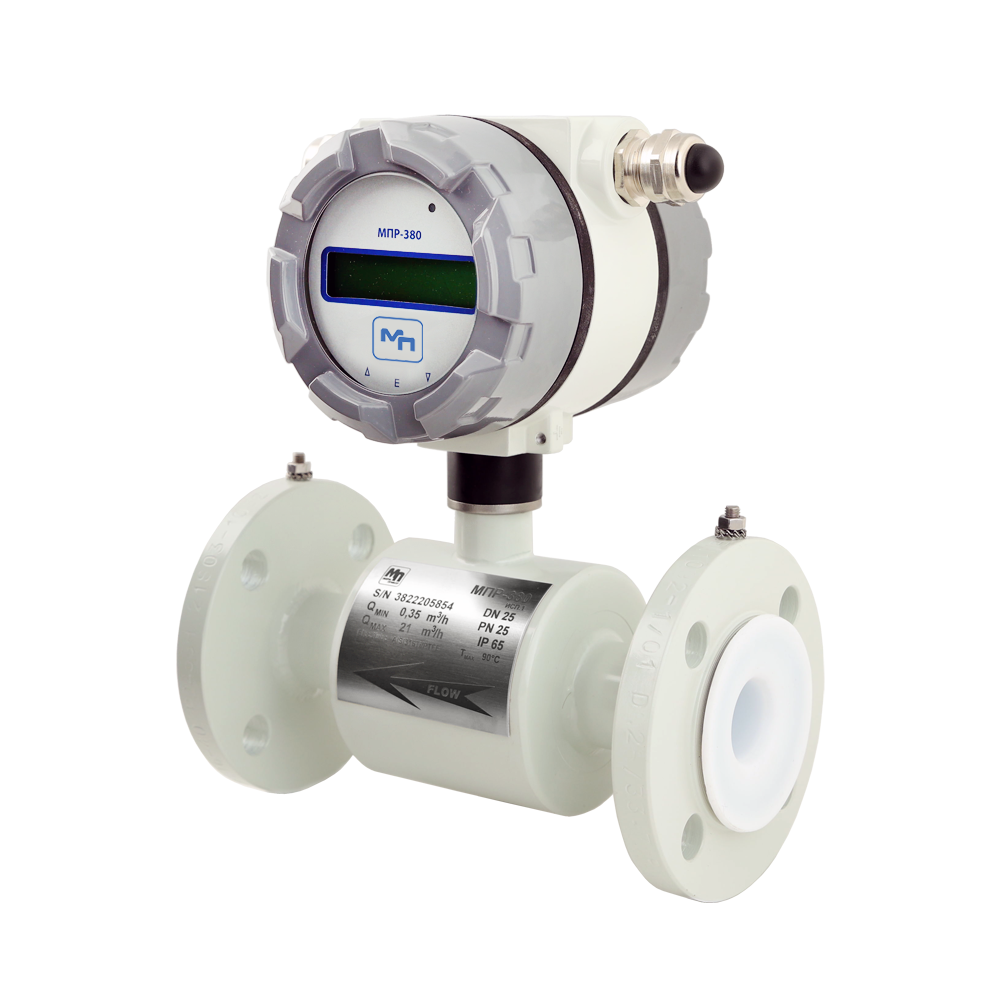

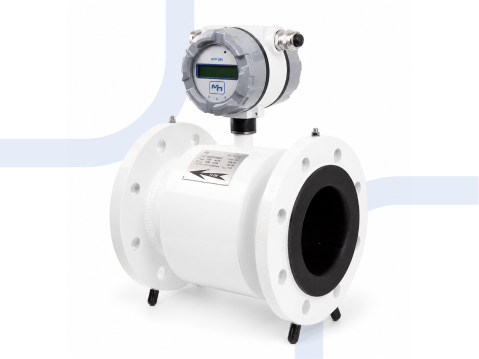

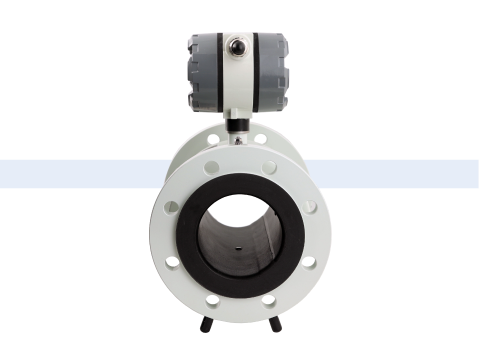

Стандартной комплектацией является компактная: расходомер из углеродистой стали, с фланцевым присоединением и головой, расположенной над сенсорным блоком. Электронный блок может поворачиваться на 350°, что облегчает считывание показаний. Класс защиты IP 67.
Варианты исполнения электронного блока: голова, фронтальное или панельное.
Диаметры и технологические присоединения

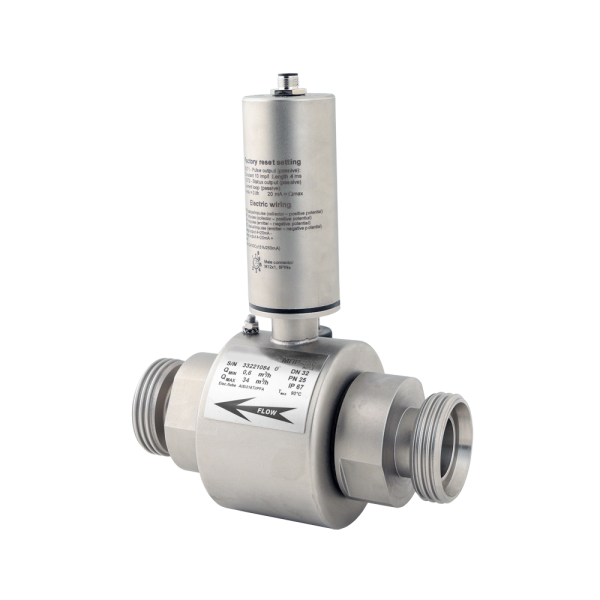

Промышленные расходомеры воды и жидкостей МПР подходят для работы в трубопроводах диаметром от 0,04 до 2 м. Внутренний диаметр сенсорного блока — от 4 до 1600 мм. Предусмотрены несколько вариантов присоединения к процессу: фланцевое, резьбовое, сэндвич, кламп, а также пищевое (молочная гайка).
Футеровка

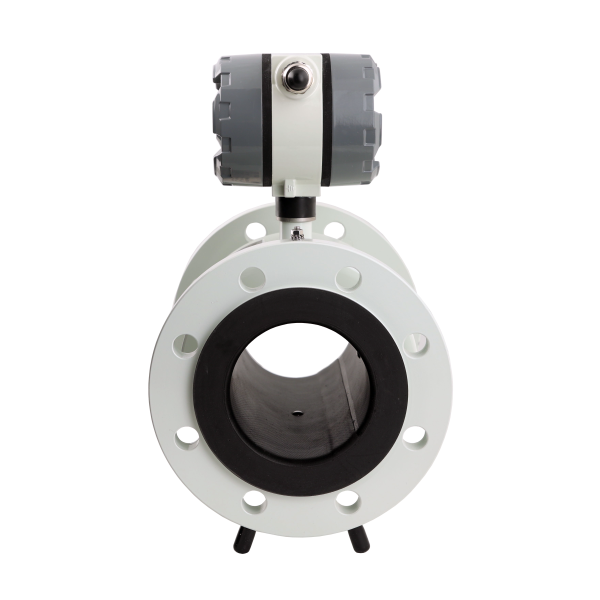

В зависимости от типа измеряемой среды инженеры «Мераприбор» подберут соответствующий материал футеровки, т.е. облицовки внутренней части измерительной трубы. Для неагрессивных сред используется жесткая резина, для сред с повышенной абразивностью — мягкая. Для агрессивных и высокотемпературных потоков рекомендован материал PTFE. Другие возможные материалы футеровки: PFA, ETFE, а также специальная футеровка для пищевых производств.
Электроды
Для достижения максимальной точности при измерениях используется 4 электрода: 2 из которых являются измерительными, 1 заземляющий (он находится внизу) и 1 электрод индикации пустой трубы (находится вверху). Если трубопровод заполнен не полностью, измерений не происходит, но данную функцию можно отключить. Материал электродов, как и футеровка, подбирается исходя из состава среды: это может быть нержавеющая сталь, хастеллой, титан, тантал и платина.
Выходные сигналы

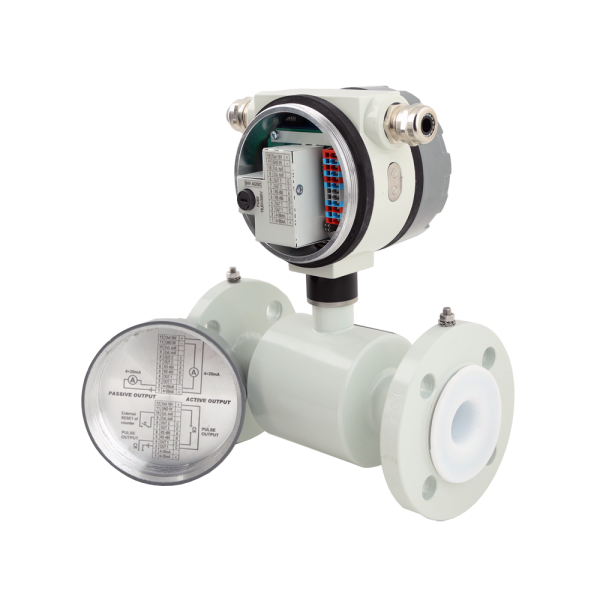

Промышленные расходомеры жидкости МПР-380 оснащены всеми востребованными выходами (импульсный, релейный, 4…20 мА), а также интерфейсом RS485 с протоколом Modbus и hart-протоколом. Схемы подключения указаны на обратной стороне крышки. Под крышкой расположены клеммы для подключения питания расходомера, выходных сигналов, а также предохранитель.
Преимущества электромагнитных расходомеров воды и жидкостей МПР-380
- Точность не зависит от плотности и вязкости измеряемой среды,
- Работа с агрессивными, абразивными, вязкими жидкостями,
- Расходомеры жидкости подходят для труб диаметром от 4 мм до 2000 мм, при этом отсутствует дополнительное динамическое сопротивление,
- Используются при высоких давлениях среды (до 100 МПа),
- Быстрый отклик,
- Линейность шкалы.
