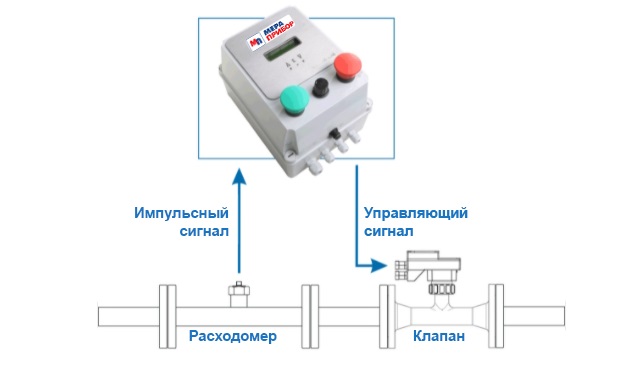

В функционале расходомера с дозатором — возможность настройки объемов и диапазонов партий, их измерения, приостановки или отмены дозирования с последующим обнулением или продолжением партии. Управление отдельными исполнительными механизмами в системе осуществляется напрямую с электронного блока. Подключения к какому-либо ПЛК не требуется. Элементы управления электронного блока с дисплеем просты и интуитивно понятны.
Прочная конструкция электронного блока рассчитана на использование в непростых производственных условиях и подходит для применения в тяжелой промышленности.

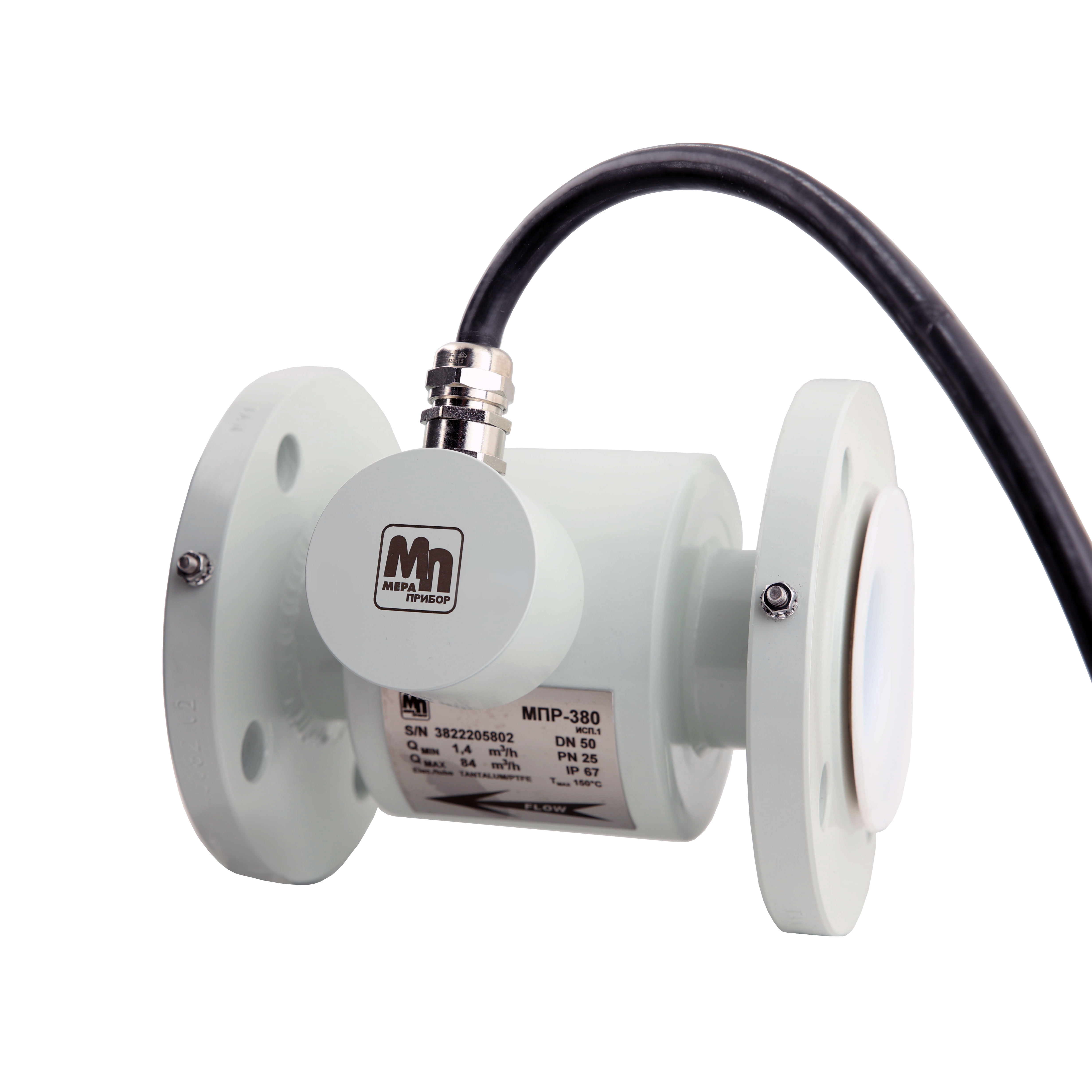

Основу комплекса составляет расходомер МПР-380 со стандартными техническими характеристиками. Агрегат оборудован сдвоенными релейными переключателями.
Технологическое присоединение датчика расхода дозирующей системы можно выбрать в зависимости от условий применения: фланцевое, межфланцевое, резьбовое, молочная гайка (DIN 11851) или кламп.

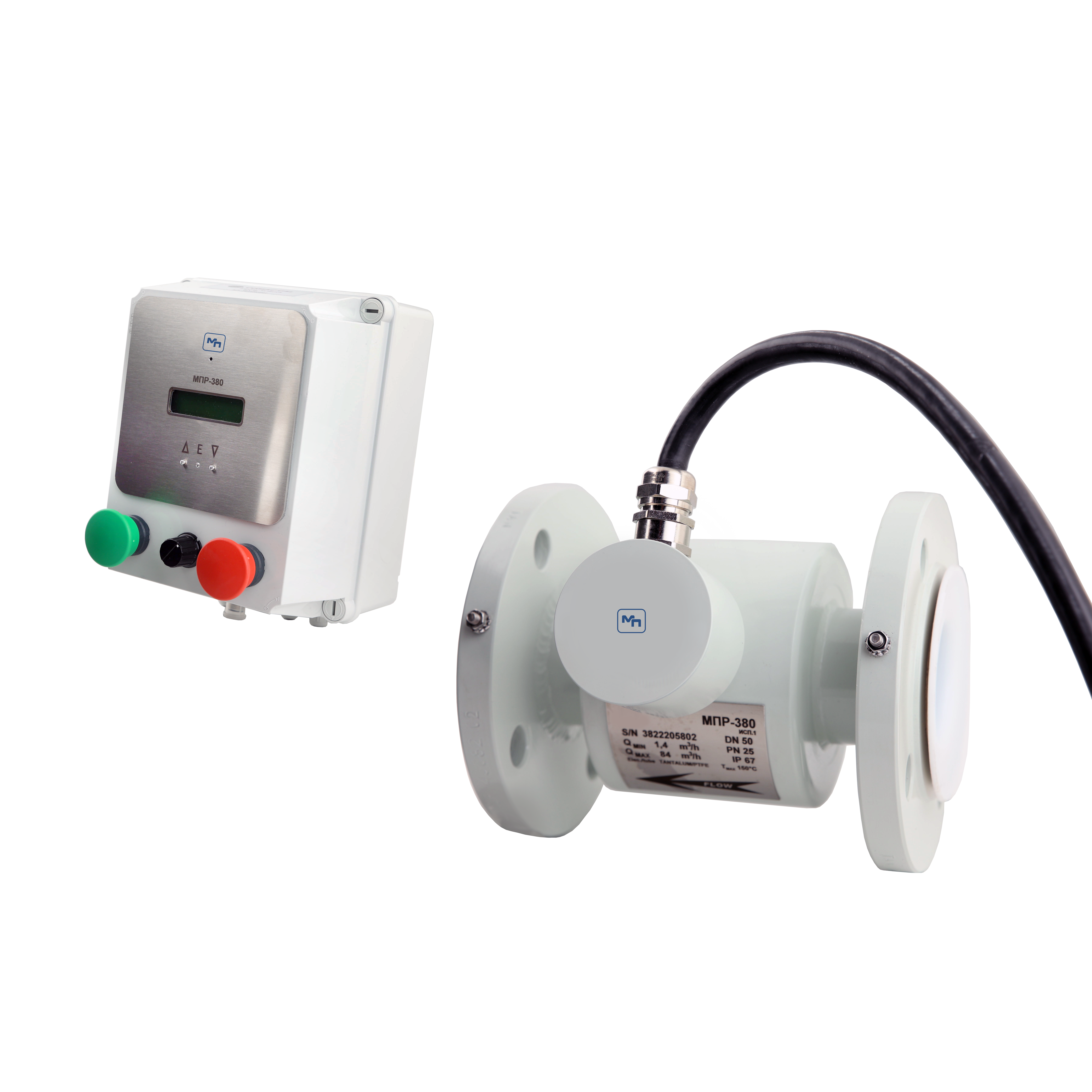

Блок оценки снабжен двумя внешними кнопками (в нижней части). С помощью зеленой кнопки «Старт» запускается новый процесс дозирования и перезапускается приостановленный ранее. Красная кнопка «Стоп» останавливает текущую партию. Между этими кнопками расположен потенциометр для регулировки размера партии. Три кнопки на пластине из нержавеющей стали (под дисплеем) служат для настройки счетчика.
Преимущества
- Подходит для тяжелых промышленных применений
- Очень простой и понятный интерфейс
- Потенциометр для регулировки размера партии
- Возможность остановить партию и завершить ее позже
- Импульсный выход потока с переменной постоянной
- Устойчивость к абразивным воздействиям (можно дозировать даже текучий бетон)
- Датчик расхода подходит для работы с очень агрессивной или щелочной жидкостью
- Различные варианты присоединения к процессу
- Конструкция из нержавеющей стали
Энергетика
Коммерческий и технологический учет воды, жидкостей, сточных вод на удаленных объектах, портативные измерения
Сельскохозяйственные предприятия
Контроль расхода воды в удаленных оросительных системах, коммерческий учет сточных вод
Промышленные предприятия
Коммерческий и технологический учет воды, жидкостей, сточных вод на удаленных объектах, портативные измерения
Водоснабжения и водоотведения
Контроль и учет расхода в линиях водоснабжения, мониторинг работы очистных сооружений
Пищевые предприятия
Технологический учет продукта, распределение по цехам, системы дозирования. Коммерческий учет сточных вод
Технические характеристики
| Принцип измерения | электромагнитный |
| Измеряемые параметры | |
| Диапазон расхода | 0,06...5426 м3/ч |
| Точность | |
| Точность | ±0,5% ВПИ |
| Дополнительные параметры | |
| Условный диаметр | DN 10...400 |
| Выходные сигналы | 2х релейный управляющий вход для клапана, RS-485 |
| Тип электронного блока | с дозатором |
| Исполнение | раздельное (стандартная длина кабеля 3 м) |
| Класс защиты электронного блока | IP65 |
| Технологические присоединения | фланцевое, сендвич, резьбовое, кламп, пищевое DIN 11851 |
| Класс пылевлагозащиты | IP65, IP67, IP68 |
| Материал футеровки | Резина (твердая, мягкая, пищевая до +70 °C), PTFE (до +150 °C для раздельного исполнения), PFA (до 130 °C для пищевых применений), ETFE (DN100...DN400 до +150 °C для раздельного исполнения), RILSAN (до +70 °C для раздельного исполнения), PVDF |
| Материал электродов | нержавеющая сталь 316iT, хастеллой С4, титан, тантал |
| Материал сенсорного блока | фланцевое присоединение - нержавеющая сталь и конструкционная сталь с полиуретановым покрытием, сэндвич, резьбовое, пищевое присоединение - нержавеющая сталь |
| Конструкция | цельносварная |
| Давление | PN10, PN16, PN25, PN40 |
| Дисплей | LCD 2х16 символов |
| Питание | 110...230 В |
| Модификация | МПР-380 |
| Производитель | Мераприбор |
| Принцип измерения | электромагнитный |
| Измеряемые параметры | |
| Диапазон расхода | 0,06...5426 м3/ч |
| Точность | |
| Точность | ±0,5% ВПИ |
| Дополнительные параметры | |
| Условный диаметр | DN 10...400 |
| Выходные сигналы | 2х релейный управляющий вход для клапана, RS-485 |
| Тип электронного блока | с дозатором |
| Исполнение | раздельное (стандартная длина кабеля 3 м) |
| Класс защиты электронного блока | IP65 |
| Технологические присоединения | фланцевое, сендвич, резьбовое, кламп, пищевое DIN 11851 |
| Класс пылевлагозащиты | IP65, IP67, IP68 |
| Материал футеровки | Резина (твердая, мягкая, пищевая до +70 °C), PTFE (до +150 °C для раздельного исполнения), PFA (до 130 °C для пищевых применений), ETFE (DN100...DN400 до +150 °C для раздельного исполнения), RILSAN (до +70 °C для раздельного исполнения), PVDF |
| Материал электродов | нержавеющая сталь 316iT, хастеллой С4, титан, тантал |
| Материал сенсорного блока | фланцевое присоединение - нержавеющая сталь и конструкционная сталь с полиуретановым покрытием, сэндвич, резьбовое, пищевое присоединение - нержавеющая сталь |
| Конструкция | цельносварная |
| Давление | PN10, PN16, PN25, PN40 |
| Дисплей | LCD 2х16 символов |
| Питание | 110...230 В |
| Модификация | МПР-380 |
| Производитель | Мераприбор |
Подробную информацию можно получить в отделе продаж Мераприбор
В «Мераприбор» обратился крупный российский производитель продукции из рыбы и морепродуктов с задачей по созданию автоматической системы дозирования маринада с точностью 1%. Ранее дозация в цехах предприятия осуществлялась вручную, путем наполнения маринадом контейнера известного объема. При этом был одинаково возможен и недолив, и перелив.
