- Возможно накопление пузырьков воздуха на электроде контроля пустой трубы и возникновение ошибки измерения.
- Правильное расположение
- Срыв потока, неполное заполнение трубы, возникновение ошибки измерения.
Технические характеристики
Принцип измерения
—
электромагнитный
Условный диаметр
—
DN 4...600
Выходные сигналы:
—
импульсный, 4...20мА, RS-485, MODBUS, HART
Класс защиты
—
IP65, IP67, IP68
Информацию по срокам и стоимости доставки уточняйте в отделе продаж
Промышленный расходомер МПР-380 (исполнение 1)
Электромагнитные расходомеры МПР-380 предназначены для непрерывного измерения объема протекающих по трубопроводу электропроводных жидкостей с преобразованием его в выходной сигнал (импульсный, частотный, 4 ... 20 мА).
Разнообразие конструктивных решений (внутренний диаметр, способы монтажа, футеровка измерительной части), а также гибкие возможности настройки оценочного блока позволяют пользователю модифицировать расходомер под свои конкретные требования.
Оценочный (анализирующий) блок расходомера изготавливается в трех вариантах:
- Стандартная версия: с головой, имеет высокий класс защиты (IP67) и возможность поворота на 350°;
- Фронтальная версия: в компактном исполнении дисплей размещается на датчике, в раздельной может крепиться на DIN-рейку;
- Панельная версия предназначена для установки оценочного блока в электрический шкаф.
Для подключения к процессу предусмотрены различные варианты технологических соединений: фланцевый (сэндвич), резьбовой, молочная гайка (DIN 11851), кламп.
Расходомер оснащен широким спектром коммуникационных сигналов для подключения к различным системам управления: два импульсных выхода с дополнительной настройкой на реле потока / состояние / направление; токовый выход 4…20 мА; RS485 (протоколы M-bus / Modbus).
Применение
Энергетика
Коммерческий и технологический учет воды, жидкостей, сточных вод на удаленных объектах, портативные измерения
Сельскохозяйственные предприятия
Контроль расхода воды в удаленных оросительных системах, коммерческий учет сточных вод
Промышленные предприятия
Коммерческий и технологический учет воды, жидкостей, сточных вод на удаленных объектах, портативные измерения
Водоснабжения и водоотведения
Контроль и учет расхода в линиях водоснабжения, мониторинг работы очистных сооружений
Пищевые предприятия
Технологический учет продукта, распределение по цехам, системы дозирования. Коммерческий учет сточных вод
Технические характеристики
| Принцип измерения | электромагнитный |
| Измеряемые параметры | |
| Диапазон расхода | 0,01...12200 м3/ч |
| Точность | |
| Точность | ±0,5% ВПИ |
| Дополнительные параметры | |
| Условный диаметр | DN 4...600 |
| Выходные сигналы | импульсный, 4...20мА, RS-485, MODBUS, HART |
| Тип электронного блока | голова, панельное, фронтальное |
| Исполнение | компактное (до + 90 °C), раздельное (стандартная длина кабеля 3 м) |
| Класс защиты электронного блока | стандартное (H) - IP65, IP67, фронтальное (F) и панельное (P) - IP54 |
| Технологические присоединения | фланцевое, сендвич, резьбовое, кламп, пищевое DIN 11851 |
| Класс пылевлагозащиты | IP65, IP67, IP68 |
| Материал футеровки | Резина (твердая, мягкая, пищевая до +70 °C), PTFE (до +150 °C для раздельного исполнения), PFA (до 130 °C для пищевых применений), ETFE (DN100...DN400 до +150 °C для раздельного исполнения), RILSAN (до +70 °C для раздельного исполнения), PVDF |
| Материал электродов | нержавеющая сталь 316iT, хастеллой С4, титан, тантал |
| Материал сенсорного блока | фланцевое присоединение - нержавеющая сталь и конструкционная сталь с полиуретановым покрытием, сэндвич, резьбовое, пищевое присоединение - нержавеющая сталь |
| Питание | 110...230 В, 24 В |
| Конструкция | цельносварная |
| Давление | PN10, PN16, PN25, PN40, PN64, PN100 |
| Дисплей | LCD 2х16 символов |
| Проекты | Система визуализации и управления на базе сенсорного панельного контроллера МП-15 Расход |
| Производитель | Мераприбор |
Монтаж расходомера
Рекомендации по монтажу в трубопровод
Воздушный клапан
1
В случае если расходомер расположен перед спуском трубопровода, необходимо установить воздушный клапан после расходомера.
Ошибки монтажа
Элементы управления и запорные клапаны устанавливаются только после расходомера, в противном случае возможно возникновение турбулентности потока, приводящей к ошибке измерения.
Расходомер не должен устанавливаться на всасывающей стороне насоса, поскольку вкладыш может быть повреждён создаваемым разрежением.
В случае движения жидкости самотёком, расходомер устанавливается в U-образный участок трубопровода, для постоянного заполнения трубы.
При горизонтальном расположении рекомендуется устанавливать расходомер в восходящем под небольшим углом трубопроводе для гарантии полного заполнения трубы.
Видеообзор
| Принцип измерения | электромагнитный |
| Измеряемые параметры | |
| Диапазон расхода | 0,01...12200 м3/ч |
| Точность | |
| Точность | ±0,5% ВПИ |
| Дополнительные параметры | |
| Условный диаметр | DN 4...600 |
| Выходные сигналы | импульсный, 4...20мА, RS-485, MODBUS, HART |
| Тип электронного блока | голова, панельное, фронтальное |
| Исполнение | компактное (до + 90 °C), раздельное (стандартная длина кабеля 3 м) |
| Класс защиты электронного блока | стандартное (H) - IP65, IP67, фронтальное (F) и панельное (P) - IP54 |
| Технологические присоединения | фланцевое, сендвич, резьбовое, кламп, пищевое DIN 11851 |
| Класс пылевлагозащиты | IP65, IP67, IP68 |
| Материал футеровки | Резина (твердая, мягкая, пищевая до +70 °C), PTFE (до +150 °C для раздельного исполнения), PFA (до 130 °C для пищевых применений), ETFE (DN100...DN400 до +150 °C для раздельного исполнения), RILSAN (до +70 °C для раздельного исполнения), PVDF |
| Материал электродов | нержавеющая сталь 316iT, хастеллой С4, титан, тантал |
| Материал сенсорного блока | фланцевое присоединение - нержавеющая сталь и конструкционная сталь с полиуретановым покрытием, сэндвич, резьбовое, пищевое присоединение - нержавеющая сталь |
| Питание | 110...230 В, 24 В |
| Конструкция | цельносварная |
| Давление | PN10, PN16, PN25, PN40, PN64, PN100 |
| Дисплей | LCD 2х16 символов |
| Проекты | Система визуализации и управления на базе сенсорного панельного контроллера МП-15 Расход |
| Производитель | Мераприбор |
Подробную информацию можно получить в отделе продаж Мераприбор
Проектные решения

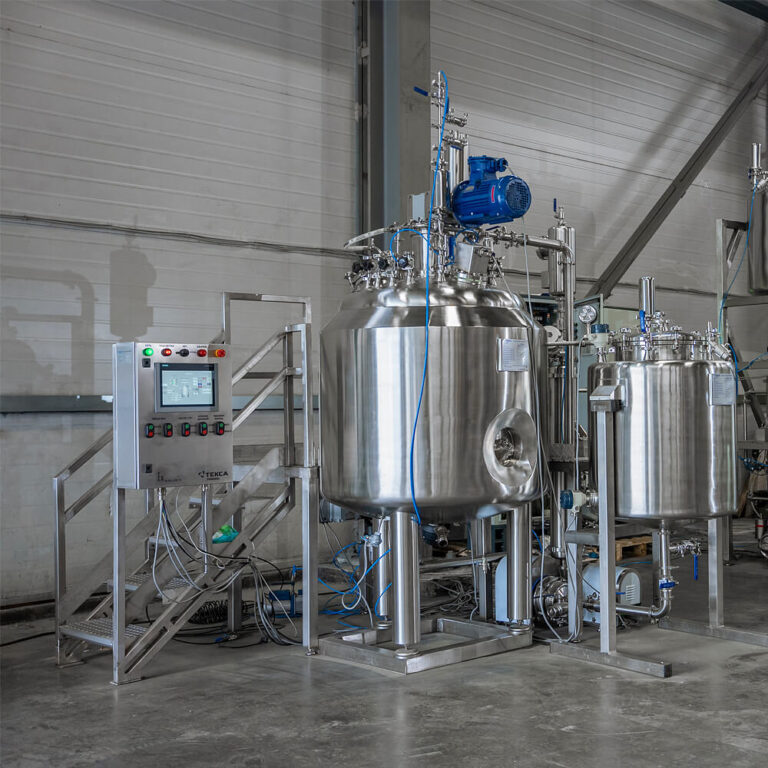

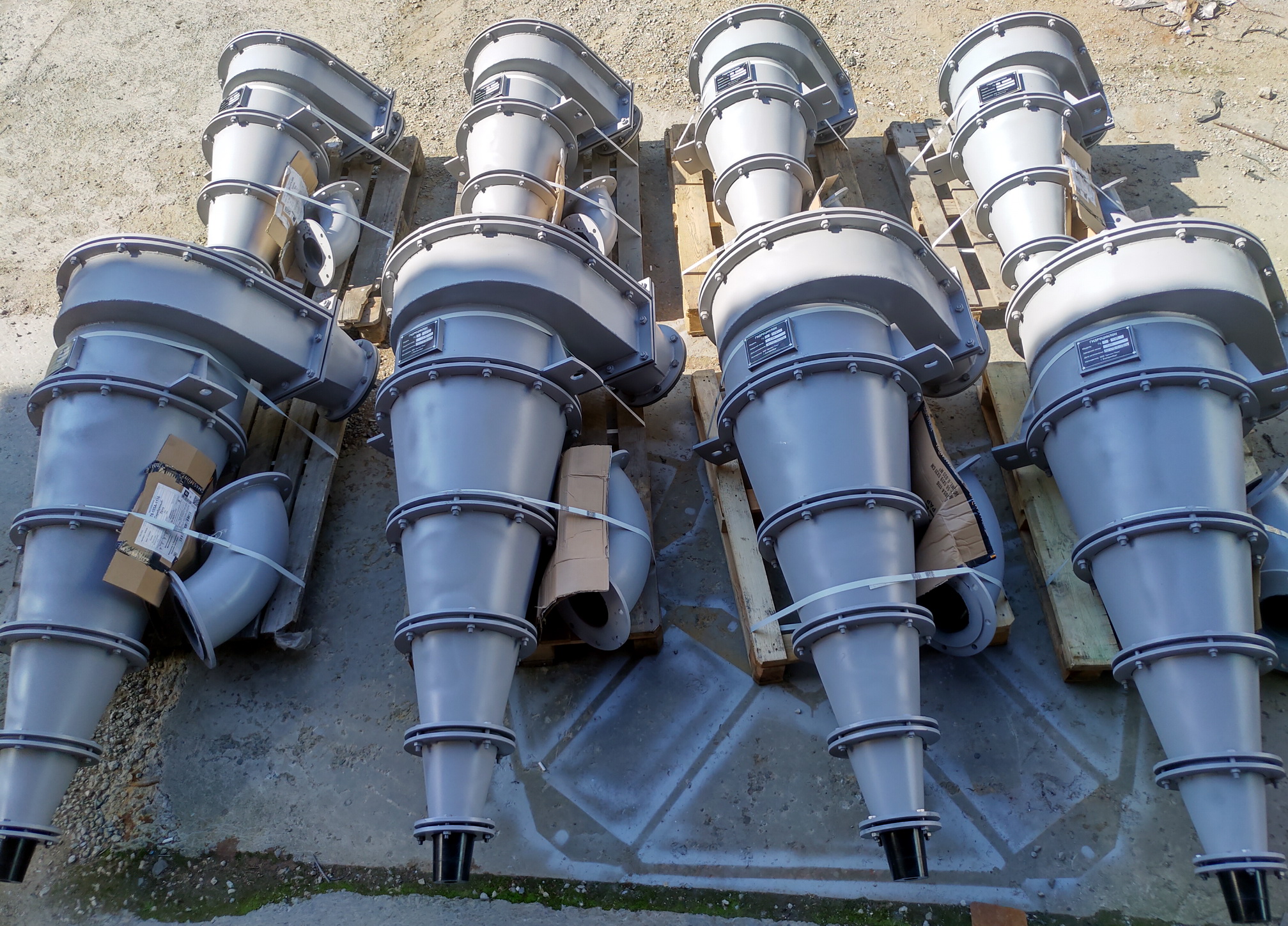

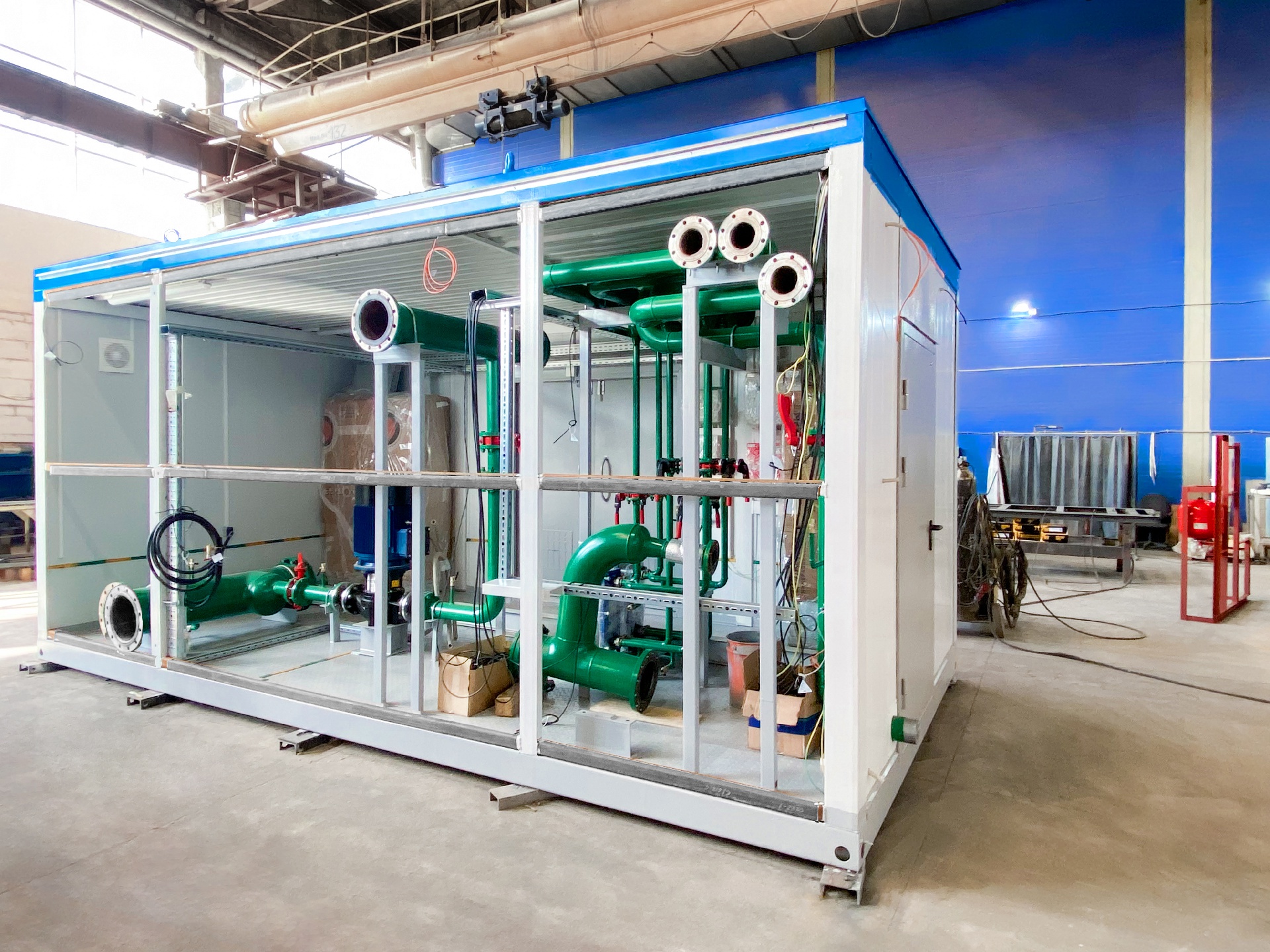

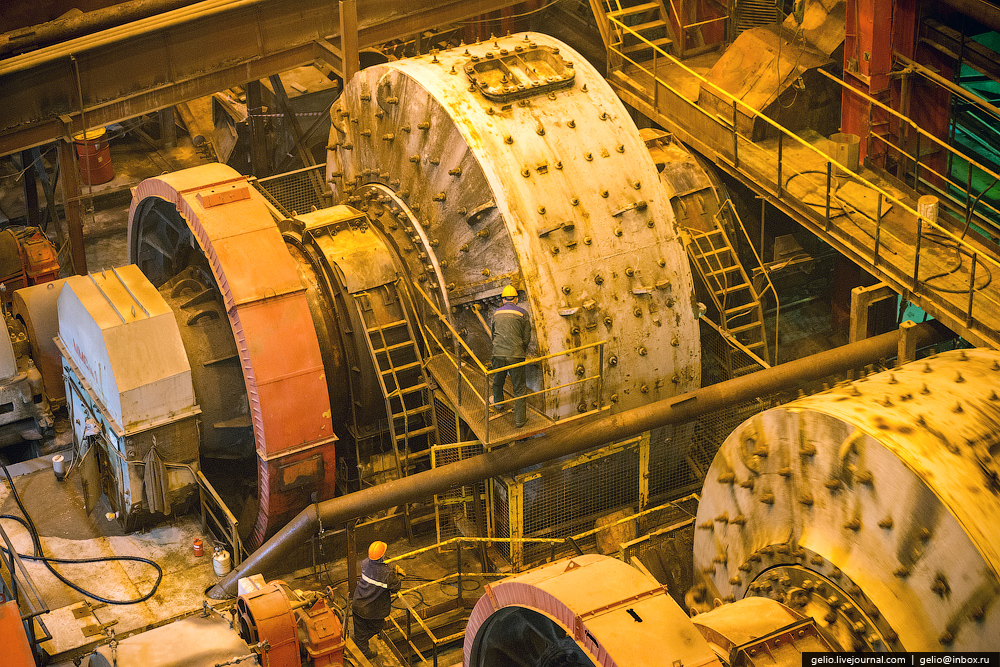

Проектные решения
В «Мераприбор» обратился крупный российский производитель продукции из рыбы и морепродуктов с задачей по созданию автоматической системы дозирования маринада с точностью 1%. Ранее дозация в цехах предприятия осуществлялась вручную, путем наполнения маринадом контейнера известного объема. При этом был одинаково возможен и недолив, и перелив.
Системы автоматизации
Система управления и визуализации на базе сенсорного панельного контроллера, предназначена для управления техпроцессом, отображения и архивирования данных. Возможна передача данных через OWEN CLOUD на OPC сервер и далее в SCADA систему, а также отсылка СМС сообщений по сигналам тревоги с оповещениями.
На складе
МПР-380 (исполнение 1): промышленный электромагнитный расходомер воды/жидкостей с дисплеем
113 717 ₽/шт
