Преимущества
- Нет контакта с измеряемой средой
- Надежное измерение, независимость от свойств продукта
- Экономичное решение для простых условий
- Чувствительный элемент из PTFE идеально подходит для использования в агрессивных средах
Принцип измерения
Сенсор прибора направляет импульсы в направлении поверхности измеряемого продукта. Затем, они отражаются, и происходит получение отраженного сигнала сенсором. Прибор измеряет время t между передачей и получением импульса. Прибор использует время t (и скорость звука с), чтобы высчитать расстояние D между мембраной сенсора и поверхностью измеряемого продукта: D = c t/2.

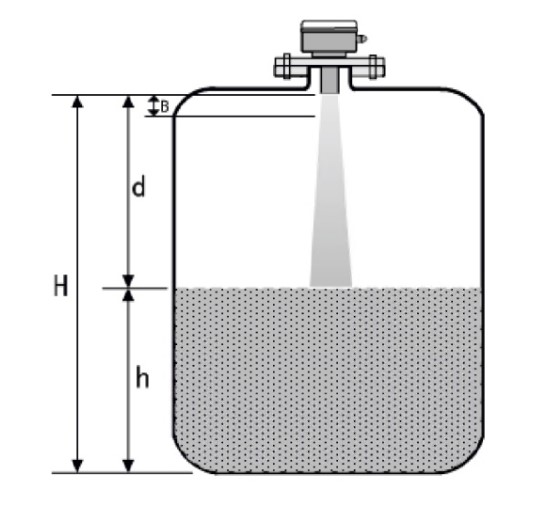

- H: высота резервуара
- d: значение расстояния (верхняя граница уровня измеряемой среды)
- h: значение уровня
- B: слепая зона
Встроенный сенсор температуры компенсирует изменения скорости звука, вызванные изменениями температуры. Слепая зона: B может не включать слепую зону B. Эхо-сигнал от слепой зоны не сможет быть установлен из-за переходных характеристик сенсора.
Диапазон измерений
|
Модель |
МПУ*4 |
МПУ*6 |
МПУ*8 |
МПУ*12 |
МПУ*15 |
МПУ*20 |
МПУ*30 |
|---|---|---|---|---|---|---|---|
|
Жидкость |
4.00m |
6.00m |
8.00m |
12.00m |
15.00m |
20.00m |
30.00m |
|
Сыпучие материалы |
|
|
3.00m |
5.00m |
7.00m |
10.00m |
15.00m |
|
Слепая зона |
0.20m |
0.25m |
0.30m |
0.45m |
0.60m |
0.80m |
1.20m |
Технические характеристики
| Измеряемые параметры | |
| Диапазон измерения | 4, 6, 8, 12, 20, 30 м |
| Угол луча | 8º |
| Точность | |
| Точность | ±0,5% |
| Дополнительные параметры | |
| Выходные сигналы | RS-485/MODBUS |
| Технологические присоединения | резьба, фланец |
| Напряжение питания | DC24 В (±10%) 30мА |
| Класс пылевлагозащиты | IP67 |
| Материал корпуса | PVC |
| Материал антенны | ABS, PTFE, PVDF |
| Дисплей | 4 цифровой LCD |
| Диапазон давления | 0,07 МПа... 0,3 мПа (абс.) |
| Производитель | Мераприбор |
| Измеряемые параметры | |
| Диапазон измерения | 4, 6, 8, 12, 20, 30 м |
| Угол луча | 8º |
| Точность | |
| Точность | ±0,5% |
| Дополнительные параметры | |
| Выходные сигналы | RS-485/MODBUS |
| Технологические присоединения | резьба, фланец |
| Напряжение питания | DC24 В (±10%) 30мА |
| Класс пылевлагозащиты | IP67 |
| Материал корпуса | PVC |
| Материал антенны | ABS, PTFE, PVDF |
| Дисплей | 4 цифровой LCD |
| Диапазон давления | 0,07 МПа... 0,3 мПа (абс.) |
| Производитель | Мераприбор |
Подробную информацию можно получить в отделе продаж Мераприбор
