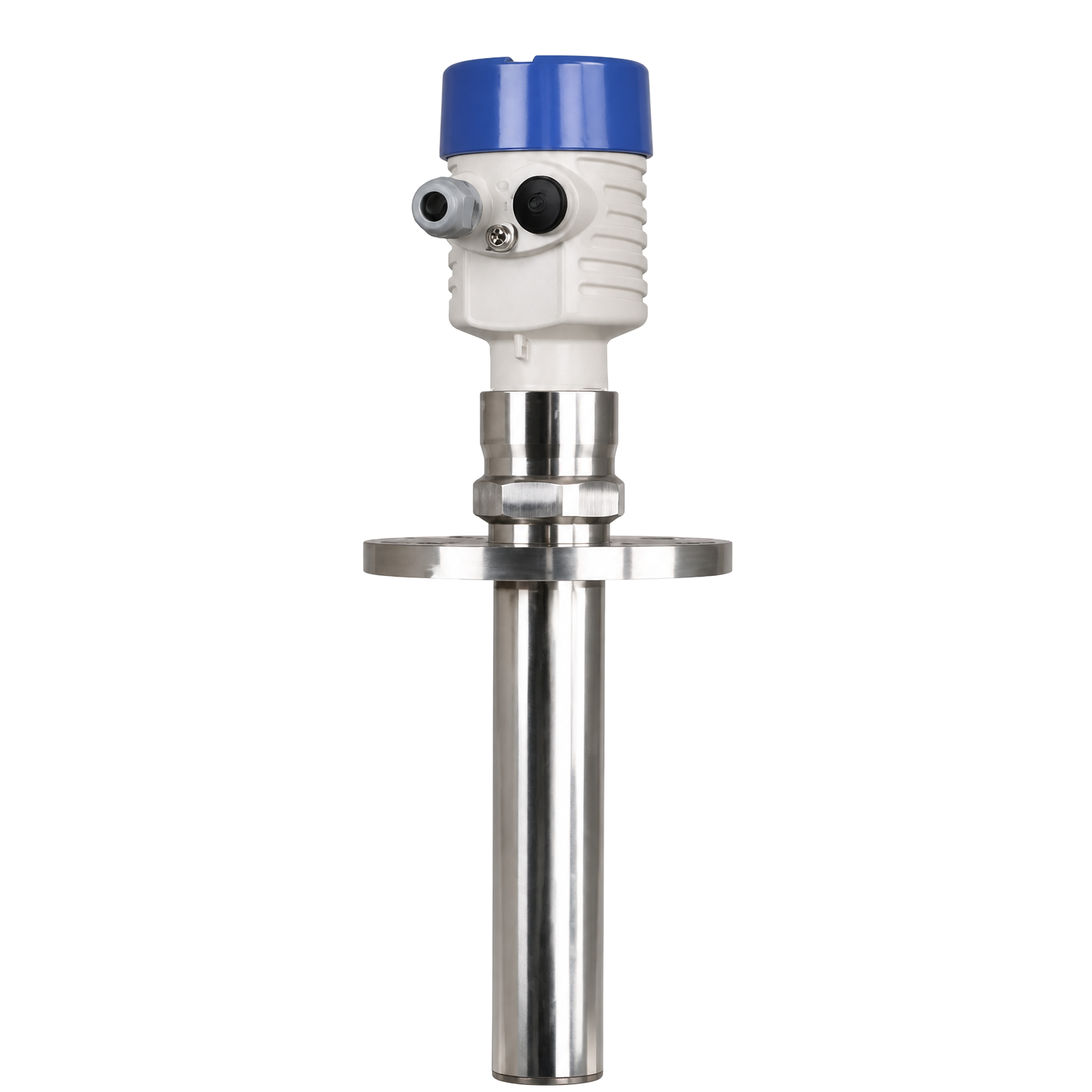

МПУ-ВР-700-4 Волноводный радарный уровнемер коаксиальный

Волноводный радарный уровнемер МПУ-ВР-700: точность там, где другие бессильны

Модификация МПУ-ВР-700.4 с коаксиальным зондом представляет собой передовое решение для самых сложных технологических процессов. Прибор разработан для измерения уровня жидких материалов с очень низкой диэлектрической проницаемостью (от 1,3), а также сред с вязкостью до 500 сСт (при условии отсутствия налипания). Коаксиальная конструкция зонда создает защищенный канал для прохождения электромагнитного сигнала, благодаря чему внутренние препятствия в резервуаре (например, мешалки, трубы, нагреватели) и размеры установочного патрубка не оказывают никакого влияния на результат измерения.

Что такое коаксиальный зонд? Представьте себе металлическую трубку, внутри которой по центру расположен жесткий стержень. Получается закрытый коаксиальный канал (по принципу коаксиального кабеля), внутри которого распространяется электромагнитный сигнал.

Зачем нужна такая конструкция? Это технологическое решение для самых сложных задач, с которыми не справятся другие типы зондов:

1. Экстремально низкая диэлектрическая проницаемость: коаксиальный зонд способен измерять жидкости с проницаемостью от 1,3 (например, сжиженный углекислый газ, фреоны). Сигнал идет внутри трубки, поэтому даже слабо отражающая среда не «теряется».
2. Полная защита от помех: так как сигнал надежно экранирован внутренней полостью трубки, на него вообще не влияют препятствия внутри резервуара. Если в емкости установлены мешалки, нагреватели, трубы или стенки сужаются к низу — коаксиальный зонд проигнорирует их и будет измерять только уровень жидкости.
3. Независимость от патрубка: размер и форма установочного патрубка на крыше резервуара никак не искажают измерения.
4. Высокое боковое давление: трубчатая конструкция выдерживает более высокое горизонтальное давление жидкости по сравнению с одиночным стержнем.

Важные ограничения:

• Только для жидкостей: коаксиальный зонд не подходит для сыпучих материалов и гранул, так как они могут забить внутреннее пространство трубки.
• Вязкость: подходит для жидкостей с вязкостью до 500 сСт, но важно, чтобы среда не налипала на стенки и внутрь зонда (иначе датчик будет требовать регулярной очистки).
• Длина: максимальный диапазон измерения составляет 6 метров.

Коаксиальный зонд — это «тяжелая артиллерия» для проблемных жидких сред. Если у вас в резервуаре с мешалкой находится жидкость с очень низкой диэлектрической проницаемостью, и обычные датчики выдают ошибки из-за ложных эхо-сигналов от мешалки, коаксиал решит эту проблему раз и навсегда.

Устройство работает в диапазоне температур от -40 до 200°C и давлении до 4 МПа. Процесс измерения не зависит от проводимости среды. Доступны варианты исполнения с винтовым и фланцевым присоединением, а также с искробезопасной или взрывозащищенной электрической схемой. Выходной сигнал: 4-20 мА/HART или RS485.

В чём суть волноводного метода?

В отличие от обычных радаров, которые «стреляют» сигналом в свободное пространство, волноводный уровнемер направляет электромагнитный импульс вдоль металлического зонда (троса, стержня или коаксиальной трубы). Сигнал идёт строго по проводнику, не рассеивается и не теряет энергию. Это даёт решающие преимущества в сложных условиях.

Почему инженеры выбирают именно волноводную технологию (TDR)?

• Точность в любой среде – волна не зависит от плотности, проводимости, вязкости или влажности материала. Измеряет всё: от сжиженных газов до влажного песка, с погрешностью ±5 мм в любых условиях.
• Полная нечувствительность к парам, пене и пыли – сигнал идёт по зонду, поэтому облако пара или плотная пенная шапка над поверхностью не создают ложных эхо. Это «ахиллесова пята» бесконтактных радаров, а для TDR – штатный режим.
• Работа в узких и высоких ёмкостях – поскольку сигнал распространяется по зонду, не требуется свободное пространство. Идеально для переливных камер (стаканов), трубопроводов, силосов с узкими горловинами и установок с плотной арматурой.
• Измерение границы раздела двух жидкостей – уникальная возможность: волноводный радар видит не только общий уровень, но и положение границы между двумя несмешивающимися средами (например, масло/вода). Это недоступно другим типам уровнемеров.
• Никаких помех от препятствий – внутренние лестницы, мешалки, сварные швы и трубопроводы внутри резервуара не влияют на точность, так как зонд экранирует сигнал от посторонних отражений (особенно в коаксиальном исполнении).
• Работа с материалами экстремально низкой диэлектрической проницаемости (DK) – волноводный метод концентрирует энергию в зонде, поэтому уверенно измеряет среды с DK от 1,3 (например, сжиженные газы, пропан, растворители), где обычные радары «теряют» сигнал.
• Надёжность без движущихся частей – никаких поплавков, сервомоторов или контактных щупов. Механический износ исключён, обслуживание сводится к минимуму.
• Стойкость к экстремальным условиям – зонды выдерживают температуры от –40°C до +200°C и давление до 4 МПа, а герметичные корпуса IP67 и взрывозащита Exia/Exd позволяют устанавливать приборы в любых климатических зонах и опасных зонах.

Где волноводный радар показывает наилучшие результаты?

Ваша выгода от МПУ-ВР-700 – это:

• Забудьте о ложных показаниях из-за пены, пара или налипания – волноводный метод работает там, где другие ошибаются.
• Снижайте затраты на обслуживание – никаких подвижных частей и периодических чисток.
• Устанавливайте в самых стеснённых условиях – зонд подходит для любых форм резервуаров, включая узкие трубы и колодцы.
• Получите премиальную точность (±5 мм) и возможность измерять границу раздела сред по цене доступного отечественного прибора.
• Выбирайте исполнение точно под свою среду – 4 модификации покрывают все потребности: от стандартных жидкостей до экстремально агрессивных и сверхнизких DK.

МПУ-ВР-700 – это не просто уровнемер, это интеллектуальный инструмент, который решает задачи там, где классическая автоматизация пасует. Свяжитесь с нами, и мы поможем подобрать идеальную конфигурацию для вашего технологического процесса!
