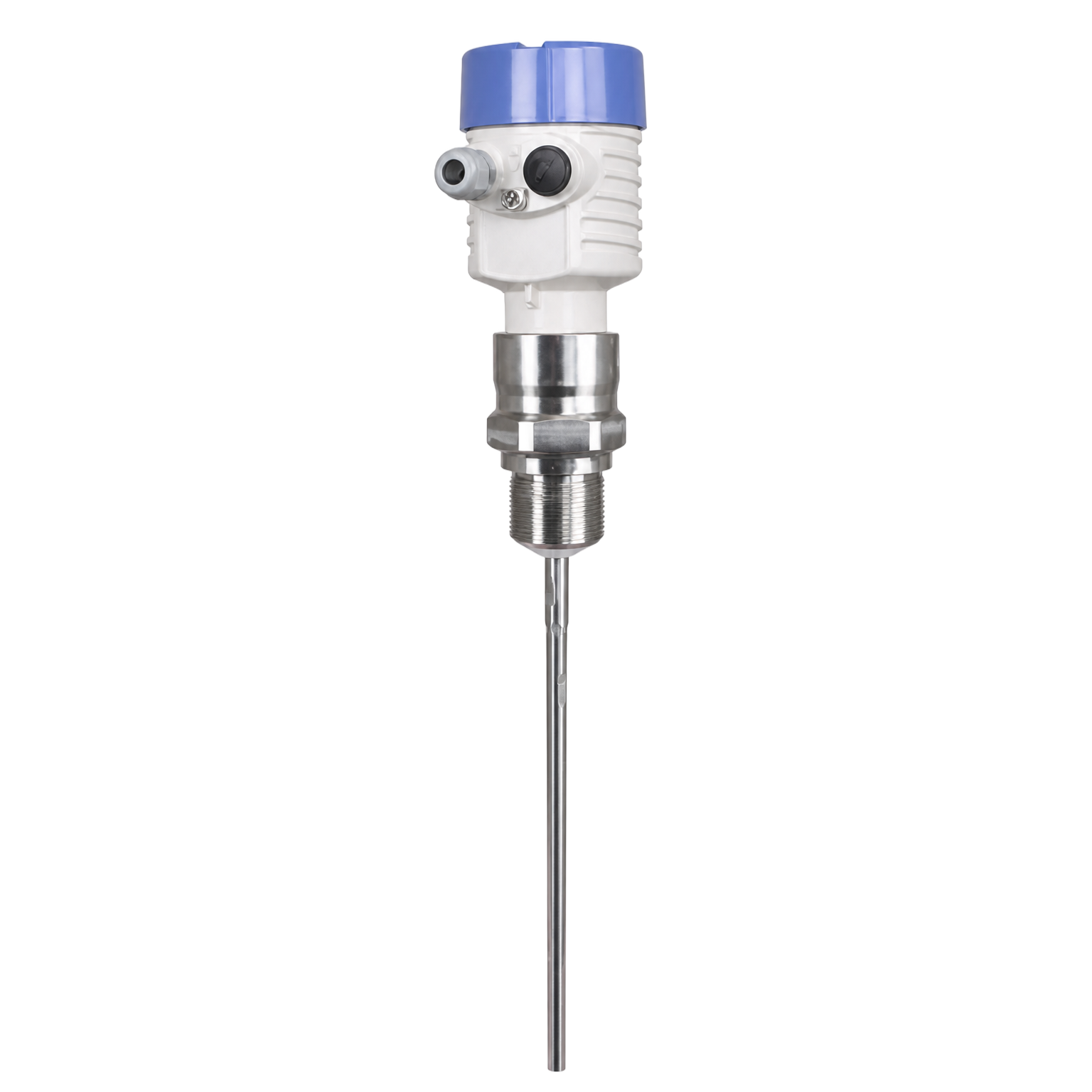

МПУ-ВР-700-1 Волноводный радарный уровнемер

В чём суть волноводного метода?

В отличие от обычных радаров, которые «стреляют» сигналом в свободное пространство, волноводный уровнемер направляет электромагнитный импульс вдоль металлического зонда (троса, стержня или коаксиальной трубы). Сигнал идёт строго по проводнику, не рассеивается и не теряет энергию. Это даёт решающие преимущества в сложных условиях.

Почему инженеры выбирают именно волноводную технологию (TDR)?

• Точность в любой среде – волна не зависит от плотности, проводимости, вязкости или влажности материала. Измеряет всё: от сжиженных газов до влажного песка, с погрешностью ±5 мм в любых условиях.
• Полная нечувствительность к парам, пене и пыли – сигнал идёт по зонду, поэтому облако пара или плотная пенная шапка над поверхностью не создают ложных эхо. Это «ахиллесова пята» бесконтактных радаров, а для TDR – штатный режим.
• Работа в узких и высоких ёмкостях – поскольку сигнал распространяется по зонду, не требуется свободное пространство. Идеально для переливных камер (стаканов), трубопроводов, силосов с узкими горловинами и установок с плотной арматурой.
• Измерение границы раздела двух жидкостей – уникальная возможность: волноводный радар видит не только общий уровень, но и положение границы между двумя несмешивающимися средами (например, масло/вода). Это недоступно другим типам уровнемеров.
• Никаких помех от препятствий – внутренние лестницы, мешалки, сварные швы и трубопроводы внутри резервуара не влияют на точность, так как зонд экранирует сигнал от посторонних отражений (особенно в коаксиальном исполнении).
• Работа с материалами экстремально низкой диэлектрической проницаемости (DK) – волноводный метод концентрирует энергию в зонде, поэтому уверенно измеряет среды с DK от 1,3 (например, сжиженные газы, пропан, растворители), где обычные радары «теряют» сигнал.
• Надёжность без движущихся частей – никаких поплавков, сервомоторов или контактных щупов. Механический износ исключён, обслуживание сводится к минимуму.
• Стойкость к экстремальным условиям – зонды выдерживают температуры от –40°C до +200°C и давление до 4 МПа, а герметичные корпуса IP67 и взрывозащита Exia/Exd позволяют устанавливать приборы в любых климатических зонах и опасных зонах.

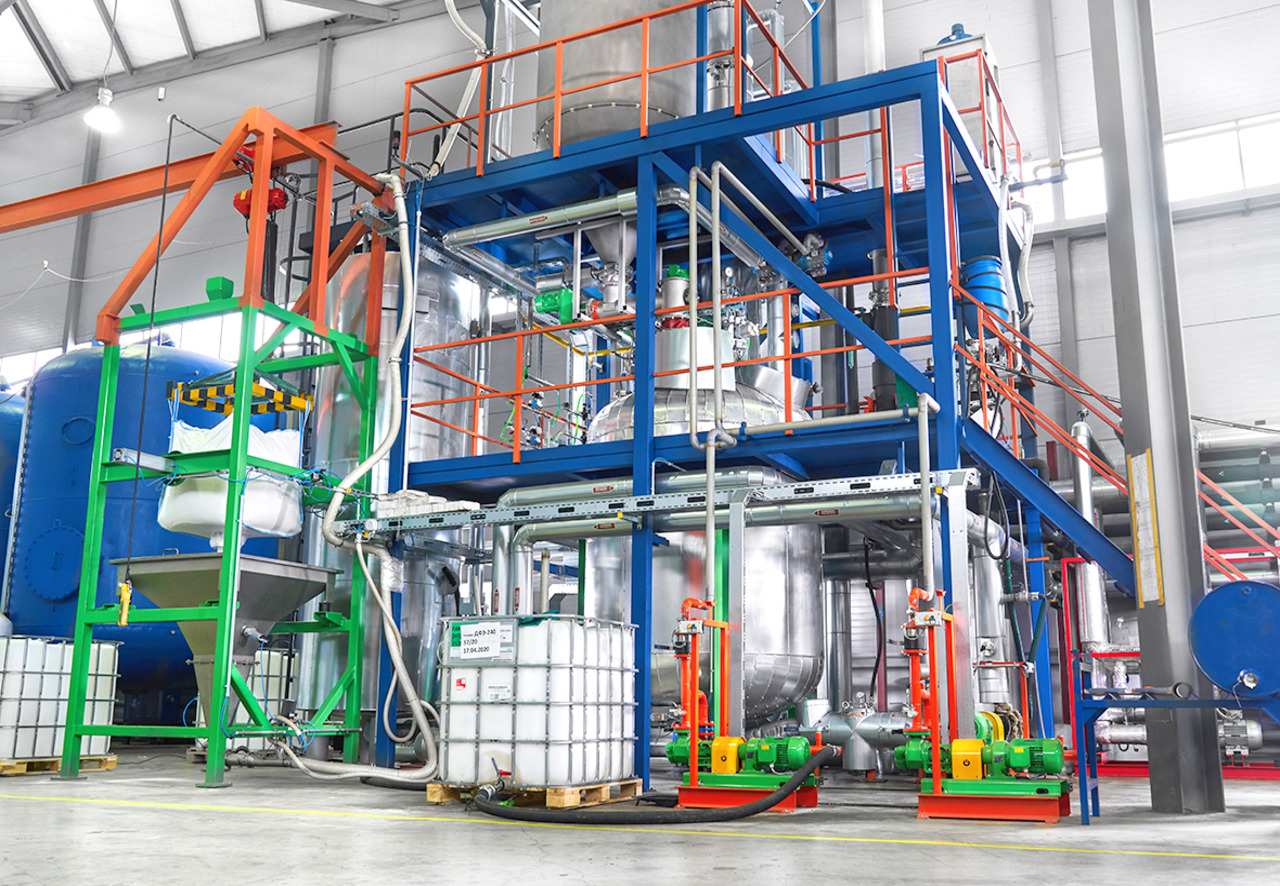

Где волноводный радар показывает наилучшие результаты?

Ваша выгода от МПУ-ВР-700 – это:

• Забудьте о ложных показаниях из-за пены, пара или налипания – волноводный метод работает там, где другие ошибаются.
• Снижайте затраты на обслуживание – никаких подвижных частей и периодических чисток.
• Устанавливайте в самых стеснённых условиях – зонд подходит для любых форм резервуаров, включая узкие трубы и колодцы.
• Получите премиальную точность (±5 мм) и возможность измерять границу раздела сред по цене доступного отечественного прибора.
• Выбирайте исполнение точно под свою среду – 4 модификации покрывают все потребности: от стандартных жидкостей до экстремально агрессивных и сверхнизких DK.

МПУ-ВР-700 – это не просто уровнемер, это интеллектуальный инструмент, который решает задачи там, где классическая автоматизация пасует. Свяжитесь с нами, и мы поможем подобрать идеальную конфигурацию для вашего технологического процесса!
