Технические характеристики
Предел допускаемой дополнительной относительной погрешности измерения энергетической освещенности, вызываемой отклонением температуры воздуха от нормального значения, на каждые 10°С, %
—
± 1
Размер
—
преобразователь: 180 × 90 × 70 мм; преобразователь электронный: 230 × 100 × 70 мм; блок электронный восьмиканальный: 200 × 200 × 120 мм
Спектральный диапазон, мкм
—
0,3 ÷ 40,0
Диапазон измерения энергетической освещенности, кВт/м2
—
0,04 ÷ 1,10
Рабочие условия эксплуатации
—
температура окружающего воздуха, °С -50 ...+50, относительная влажность воздуха при +25 °С, % 100
Пределы допускаемого значения линейности показаний
—
± 0,01
Информацию по срокам и стоимости доставки уточняйте в отделе продаж
- Принцип действия актинометра основан на преобразовании манганин-константановыми термоэлементами энергетической освещенности, создаваемой солнечным излучением, в электрический сигнал в аналоговой форме. Далее сигнал поступает на вход блока электронного, преобразуется в цифровую форму, обрабатывается встроенным микроконтроллером и выводится на табло блока электронного. Актинометры состоят из преобразователя и блока электронного. Блок электронный может быть подключен к ПЭВМ по интерфейсу RS-485. В процессе эксплуатации значения прямой энергетической освещенности солнечным излучением, отображаются в программном обеспечении «Peleng Meteo» в окне отображения работы датчика, либо могут быть рассчитаны по мгновенным значениям, с учетом коэффициента преобразования
- Доступны две версии прибора: актинометр с аналоговым выходным сигналом; актинометр электронный с цифровым и аналоговым сигналами;
ВЕРСИЯ С АНАЛОГОВЫМ ВЫХОДНЫМ СИГНАЛОМ
Аналоговый выходной сигнал актинометра поступает на вход блока электронного восьмиканального, преобразуется в цифровую форму, выводится на дисплей этого блока и одновременно сигнал поступает на ПК по интерфейсу RS-485. Информация на ПК отображается с помощью программы «Peleng Meteo»
ВЕРСИЯ С ЦИФРОВЫМ ВЫХОДНЫМ СИГНАЛОМ
Цифровой выходной сигнал актинометра по интерфейсу RS-485 поступает непосредственно на ПК, далее информация обрабатывается и отображается при помощи ПО «Peleng Meteo»
КОМПЛЕКТ ПОСТАВКИ
- преобразователь с крышкой;
- блок электронный (поставляется по требованию заказчика);
- диафрагма;
- ключ специальный;
- комплект монтажных частей;
- программное обеспечение.
Сертификаты
- №11059 Государственного комитета по стандартизации Республики Беларусь
- №36541-18 Федеральное агентство по техническому регулированию и метрологии Российской Федерации
Технические характеристики
| Рабочие условия измерений | |
| Рабочие условия эксплуатации | температура окружающего воздуха, °С -50 ...+50, относительная влажность воздуха при +25 °С, % 100 |
| Дополнительные параметры | |
| Предел допускаемой дополнительной относительной погрешности измерения энергетической освещенности, вызываемой отклонением температуры воздуха от нормального значения, на каждые 10°С, % | ± 1 |
| Спектральный диапазон, мкм | 0,3 ÷ 40,0 |
| Диапазон измерения энергетической освещенности, кВт/м2 | 0,04 ÷ 1,10 |
| Пределы допускаемого значения линейности показаний | ± 0,01 |
| Время установления выходного сигнала, с, не более | 30 |
| Выходное сопротивление головки, Ω, не более | 30 |
| Масса блока оптико-электронного, кг, не более | 3 |
| Коэффициент преобразования, мВ·м2/кВт, не менее | 8 |
| Пределы допускаемой основной относительной погрешности измерения энергетической освещенности, соответствующей пороговому уровню срабатывания при определении наличия солнечного сияния, % | ± 4 |
| Напряжение питания в сети переменного тока (50Гц), В | 24,0 ± 2,4 |
| Размер | преобразователь: 180 × 90 × 70 мм; преобразователь электронный: 230 × 100 × 70 мм; блок электронный восьмиканальный: 200 × 200 × 120 мм |
| Производитель | Пеленг |
| Рабочие условия измерений | |
| Рабочие условия эксплуатации | температура окружающего воздуха, °С -50 ...+50, относительная влажность воздуха при +25 °С, % 100 |
| Дополнительные параметры | |
| Предел допускаемой дополнительной относительной погрешности измерения энергетической освещенности, вызываемой отклонением температуры воздуха от нормального значения, на каждые 10°С, % | ± 1 |
| Спектральный диапазон, мкм | 0,3 ÷ 40,0 |
| Диапазон измерения энергетической освещенности, кВт/м2 | 0,04 ÷ 1,10 |
| Пределы допускаемого значения линейности показаний | ± 0,01 |
| Время установления выходного сигнала, с, не более | 30 |
| Выходное сопротивление головки, Ω, не более | 30 |
| Масса блока оптико-электронного, кг, не более | 3 |
| Коэффициент преобразования, мВ·м2/кВт, не менее | 8 |
| Пределы допускаемой основной относительной погрешности измерения энергетической освещенности, соответствующей пороговому уровню срабатывания при определении наличия солнечного сияния, % | ± 4 |
| Напряжение питания в сети переменного тока (50Гц), В | 24,0 ± 2,4 |
| Размер | преобразователь: 180 × 90 × 70 мм; преобразователь электронный: 230 × 100 × 70 мм; блок электронный восьмиканальный: 200 × 200 × 120 мм |
| Производитель | Пеленг |
Подробную информацию можно получить в отделе продаж Мераприбор
На складе

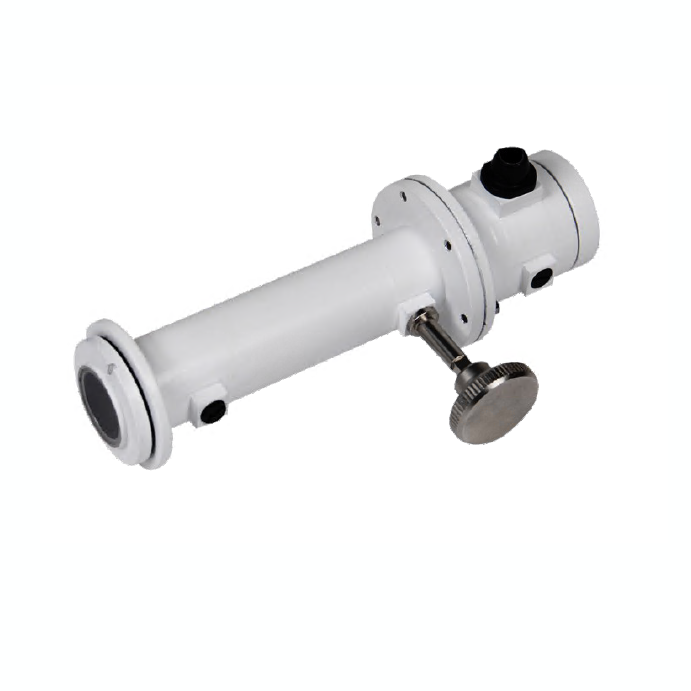

Актинометр «Пеленг СФ-12»
