Технические характеристики
Выходные сигналы
—
RS485
Размер
—
преобразователь 210×110×40 мм; преобразователь электронный 210×115×25 мм; преобразователь электронный 200×200×120 мм
Спектральный диапазон, мкм
—
0,3...40
Рабочие условия эксплуатации
—
температура окружающего воздуха, -50 ...+50 °С, относительная влажность воздуха при +25 °С, 100 %, атмосферное давление, кПа 60...108
Время установления выходного сигнала, с, не более
—
40 с
Диапазон измерений радиационного баланса, кВт/м2
—
0,01 ÷ 1,10 кВт/м2
Информацию по срокам и стоимости доставки уточняйте в отделе продаж
- Принцип действия балансомеров основан на преобразовании тепловой энергии в электрическую. Под воздействием солнечного и теплового излучений, поступающих на зачерненные приемные поверхности чувствительного элемента, в термобатарее вырабатывается электродвижущая сила (далее – ЭДС) постоянного тока, пропорциональная разности значений энергетической освещенности приемных поверхностей (т.е. радиационному балансу). Аналоговый сигнал с преобразователя радиационного баланса поступает на вход аналого-цифрового преобразователя блока электронного, преобразуется в цифровую форму и далее поступает на преобразователь интерфейсов RS-485, подключенный к ПЭВМ. Информация на ПЭВМ отображается с помощью программного обеспечения «Peleng Meteo». При использовании преобразователя радиационного баланса электронного цифровой сигнал по интерфейсу RS-485 поступает непосредственно на ПК через преобразователь интерфейсов. Информация на ПЭВМ отображается программным обеспечением «Peleng Meteo».
- Доступны две версии прибора:
- балансомер с аналоговым выходным сигналом
- балансомер электронный с цифровым и аналоговым сигналами
- №10826 Государственного комитета по стандартизации Республики Беларусь
- №32842-18 Федеральное агентство по техническому регулированию и метрологии Российской Федерации
- Соответствует ISO 9060
ВЕРСИЯ С АНАЛОГОВЫМ ВЫХОДНЫМ СИГНАЛОМ
Аналоговый выходной сигнал балансомера поступает на вход блока электронного восьмиканального, преобразуется в цифровую форму, выводится на дисплей этого блока и одновременно сигнал поступает на ПК по интерфейсу RS-485. Информация на ПК отображается с помощью программы «Peleng Meteo»
ВЕРСИЯ С ЦИФРОВЫМ ВЫХОДНЫМ СИГНАЛОМ
Цифровой выходной сигнал балансомера по интерфейсу RS-485 поступает непосредственно на ПК, далее информация обрабатывается и отображается при помощи ПО «Peleng Meteo»
Сертификаты
Технические характеристики
| Измеряемые параметры | |
| Диапазон измерений радиационного баланса, кВт/м2 | 0,01 ÷ 1,10 кВт/м2 |
| Рабочие условия измерений | |
| Рабочие условия эксплуатации | температура окружающего воздуха, -50 ...+50 °С, относительная влажность воздуха при +25 °С, 100 %, атмосферное давление, кПа 60...108 |
| Дополнительные параметры | |
| Выходные сигналы | RS485 |
| Спектральный диапазон, мкм | 0,3...40 |
| Время установления выходного сигнала, с, не более | 40 с |
| Пределы допускаемой относительной погрешности измерений радиационного баланса, % | ± 15 |
| Коэффициент преобразования, мВ·м2/кВт, не менее | 7 ÷ 20 |
| Разность коэффициентов преобразования сторон (асимметрия преобразователя), %, не более | ± (0 ÷ 5) |
| Поправочный множитель к показаниям преобразователя при изменении скорости ветра на 1 м/с в диапазоне значений скорости ветра от 0 до 15 м/с, не более | 0,04 |
| Сопротивление термобатареи, Ω | 35 ÷ 135 |
| Напряжение питания в сети постоянного тока, В | 36,0 ± 3,6 |
| Размер | преобразователь 210×110×40 мм; преобразователь электронный 210×115×25 мм; преобразователь электронный 200×200×120 мм |
| Производитель | Пеленг |
| Измеряемые параметры | |
| Диапазон измерений радиационного баланса, кВт/м2 | 0,01 ÷ 1,10 кВт/м2 |
| Рабочие условия измерений | |
| Рабочие условия эксплуатации | температура окружающего воздуха, -50 ...+50 °С, относительная влажность воздуха при +25 °С, 100 %, атмосферное давление, кПа 60...108 |
| Дополнительные параметры | |
| Выходные сигналы | RS485 |
| Спектральный диапазон, мкм | 0,3...40 |
| Время установления выходного сигнала, с, не более | 40 с |
| Пределы допускаемой относительной погрешности измерений радиационного баланса, % | ± 15 |
| Коэффициент преобразования, мВ·м2/кВт, не менее | 7 ÷ 20 |
| Разность коэффициентов преобразования сторон (асимметрия преобразователя), %, не более | ± (0 ÷ 5) |
| Поправочный множитель к показаниям преобразователя при изменении скорости ветра на 1 м/с в диапазоне значений скорости ветра от 0 до 15 м/с, не более | 0,04 |
| Сопротивление термобатареи, Ω | 35 ÷ 135 |
| Напряжение питания в сети постоянного тока, В | 36,0 ± 3,6 |
| Размер | преобразователь 210×110×40 мм; преобразователь электронный 210×115×25 мм; преобразователь электронный 200×200×120 мм |
| Производитель | Пеленг |
Подробную информацию можно получить в отделе продаж Мераприбор
На складе

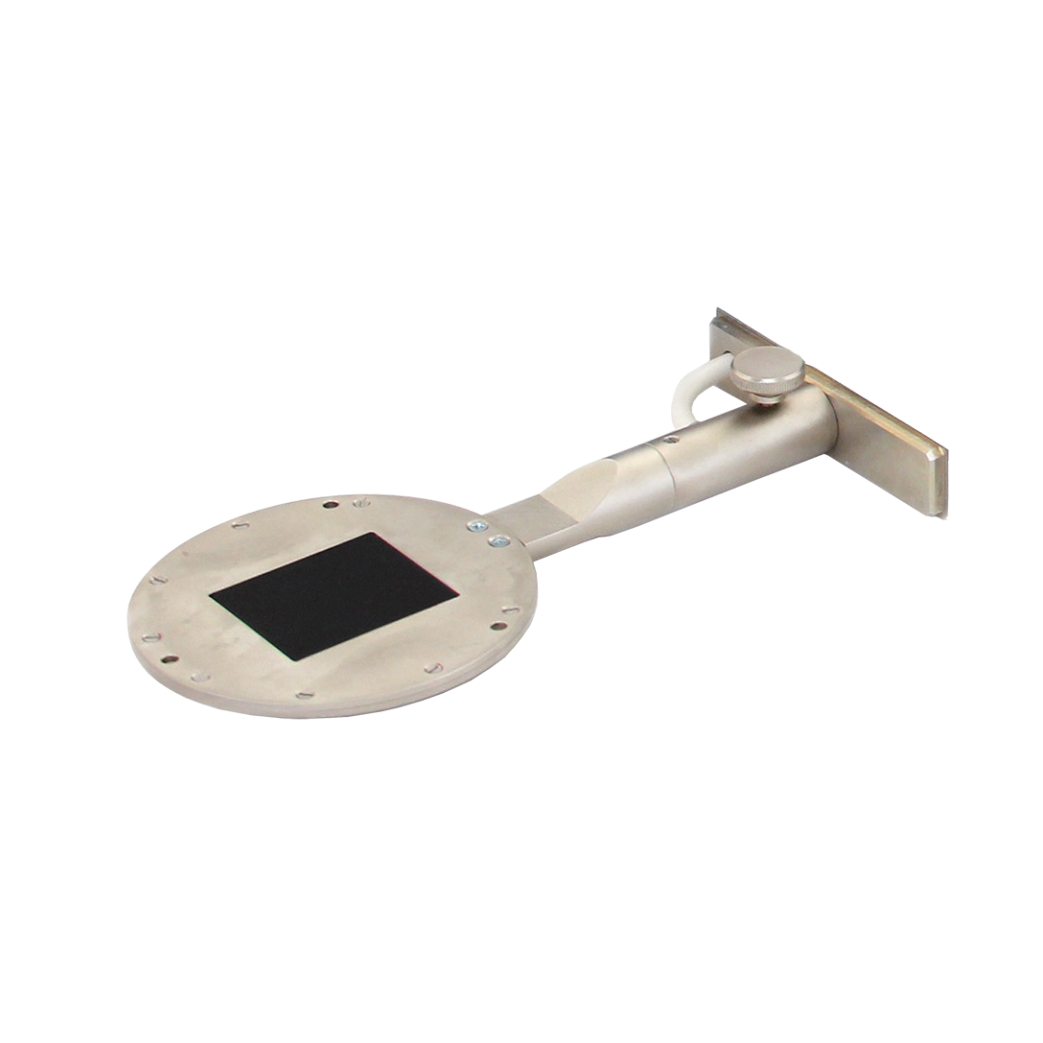

Балансомер «Пеленг СФ-08»
