Система визуализации и управления на базе сенсорного панельного контроллера МП-15 с датчиком МПВ-502.12120
Технические характеристики
Класс пылевлагозащиты
—
IP54
Точность системы управления
—
±0,5% ±0,25%
Экран
—
7", 10"
Карта памяти
—
USB 32 Gb
Межповерочный интервал
—
3 года
Информацию по срокам и стоимости доставки уточняйте в отделе продаж

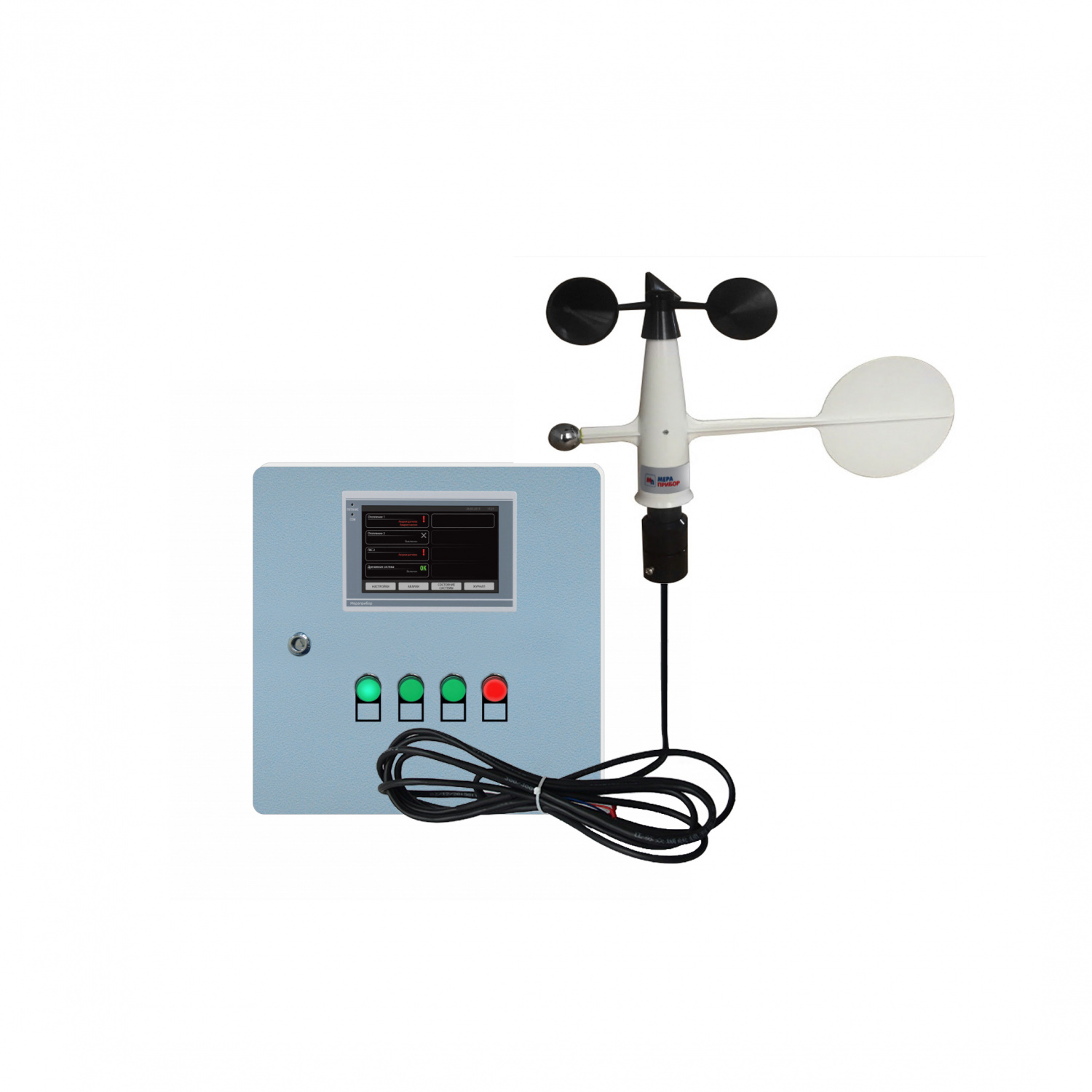

Устройство представляет собой стальной влагозащищенный корпус (степень защиты IP54) с установленной графической панели визуализации.
Система предназначена для отображения, управления и архивирования
- До 64 входных аналоговых сигналов
- До 64 выходных аналоговых сигналов
- До 64 входных дискретных сигналов
- До 64 выходных дискретных сигналов
- Порты RS485, RS232, Ethernet.
- СМС сообщения
Аналоговые входные сигналы
- унифицированные сигналы: 0…5 мА, 0(4)…20 мА, 0…1 В, ±50 мВ, ±1 В
- термосопротивления: 50М, Cu50, 50П, Pt50, Ni100, 100М, Cu100, 100П, Pt100, Ni500, 500М, Cu500, 500П, Pt500, Ni1000, 1000М, Cu1000, 1000П, Pt1000, ТСМ гр. 23
- термопары: L, J, N, K, S, R, B, T, A-1, A-2, A-3
- сопротивление: 0…2 кОм, 0…5 кОм
Предел основной приведенной погрешности
- унифицированные сигналы ±0,25 %
- термосопротивления ±0,25 %
- термопары ±0,5 %
- сопротивление±0,25 %/
Аналоговые выводы
- 0…20 мА
- 4…20 мА
- 0…1 В
- 0…10 В
Дискретные входные сигналы
- Тип входов контактный датчик (требует внешнего питания =24 В )
Дискретные выходные сигналы
- Максимальный ток, коммутируемый контактами реле, не более 3 А
- Время переключения контактов реле из состояния «лог. 0» в «лог. 1» и обратно, не более 10 мс
Цифровые входы
- RS-485 (2 порта)
- RS-232 (2 порта)
- Ethernet (1 порт)
- OWEN CLOUD
Световые и звуковые индикаторы на лицевой панели щита
- Индикация режимов работы
- Индикация срабатывания тревог
СМС оповещение
- Отправка СМС по событию (требуется СИМ карта)
Функциональные возможности
- Управление технологическим процессом
- Сенсорный экран 7 или 10 дюймов
- Отображение данных на исторических трендах
- Архивация на USB FLASH
- Контроль физической величины (давления, влажности, уровня и т. п.)
- Комплектация датчиками с необходимой длиной кабеля
- Диагностика состояния подключенных аналоговых датчиков
- Возможность передачи данных через OWEN CLOUD на OPC сервер и далее в SCADA систему.
Технические характеристики
| Тип прибора | система индикации скорости и направления ветра |
| Точность | |
| Точность системы управления | ±0,5% ±0,25% |
| Рабочие условия измерений | |
| Температура контролируемой среды | 0…+55 °C |
| Дополнительные параметры | |
| Класс пылевлагозащиты | IP54 |
| Экран | 7", 10" |
| Карта памяти | USB 32 Gb |
| Межповерочный интервал | 3 года |
| Время опроса, не более | 0,6 сек. |
| Количество аналоговых входов (4..20mA) | 64 |
| Количество аналоговых выходов (4..20mA) | 64 |
| Количество дискретных входов | 64 |
| Количество дискретных выходов | 64 |
| Питание | 220 VAC |
| Размер | 400х400х200 мм |
| Производитель | Мераприбор |
| Тип прибора | система индикации скорости и направления ветра |
| Точность | |
| Точность системы управления | ±0,5% ±0,25% |
| Рабочие условия измерений | |
| Температура контролируемой среды | 0…+55 °C |
| Дополнительные параметры | |
| Класс пылевлагозащиты | IP54 |
| Экран | 7", 10" |
| Карта памяти | USB 32 Gb |
| Межповерочный интервал | 3 года |
| Время опроса, не более | 0,6 сек. |
| Количество аналоговых входов (4..20mA) | 64 |
| Количество аналоговых выходов (4..20mA) | 64 |
| Количество дискретных входов | 64 |
| Количество дискретных выходов | 64 |
| Питание | 220 VAC |
| Размер | 400х400х200 мм |
| Производитель | Мераприбор |
Подробную информацию можно получить в отделе продаж Мераприбор
