Термомассовый расходомер воздуха и промышленных газов "Аквилон-710" разработан специально для работы со сжатым воздухом и азотом. Экономичный прибор обеспечивает стабильные точные измерения.

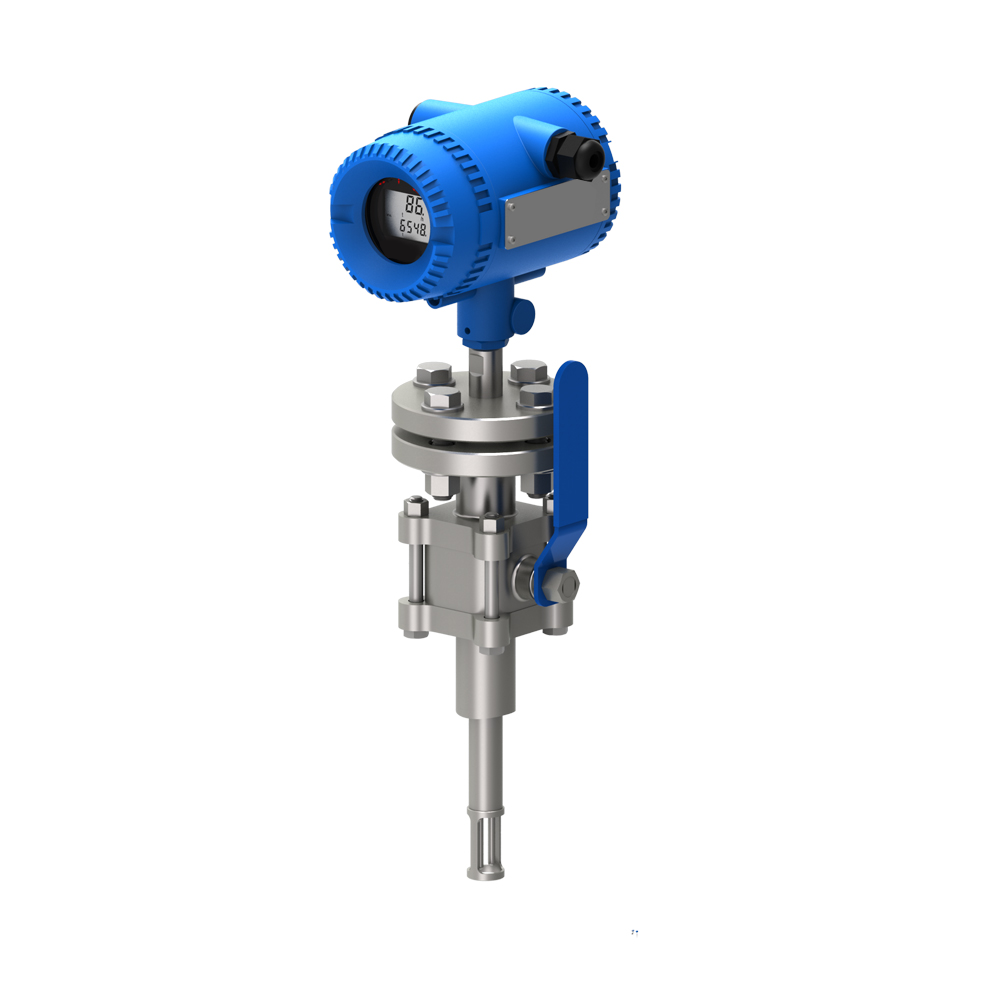

Компактная конструкция и прочный зонд упрощают установку в трубопроводах высокого давления с ограниченным пространством. Возможна установка без прерывания рабочего процесса.
В расходомере нет движущихся частей. Прямое измерение расхода не требует компенсации температуры или давления.
"Аквилон-710" снабжен двухстрочным ЖК-дисплеем. Стандартный выход прибора импульсный, но также возможны RS-485, HART-протокол и 4...20 мА.
Преимущества
- Прямое измерение массового или нормального расхода
- Динамический диапазон измерений 100:1 в 6 диапазонах: 0,3...30 нм/с, 0,6...60 нм/с, 0,9...90 нм/с , 1,2...120 нм/с, 1,5...150 нм/с, 1,8...180 нм/с
- Большой ЖК-экран с двухстрочным дисплеем и 3 кнопками для настройки -легко считывать показания и настраивать
- Нет потерь давления, подходит для трубопроводов любой формы с известной площадью сечения
- Доступен для монтажа под давлением
- Высокоточная электрическая схема сбора данных обеспечивает исключительную повторяемость и точность расходомера
- Высокоэффективная конструкция источника питания, общая потребляемая мощность составляет всего 60 мА при 24 В DC
- Широкий диапазон входного напряжения питания 15...32 В подходит для любой электрической среды
- Функция самодиагностики облегчает выявление и устранение неисправностей
Применение

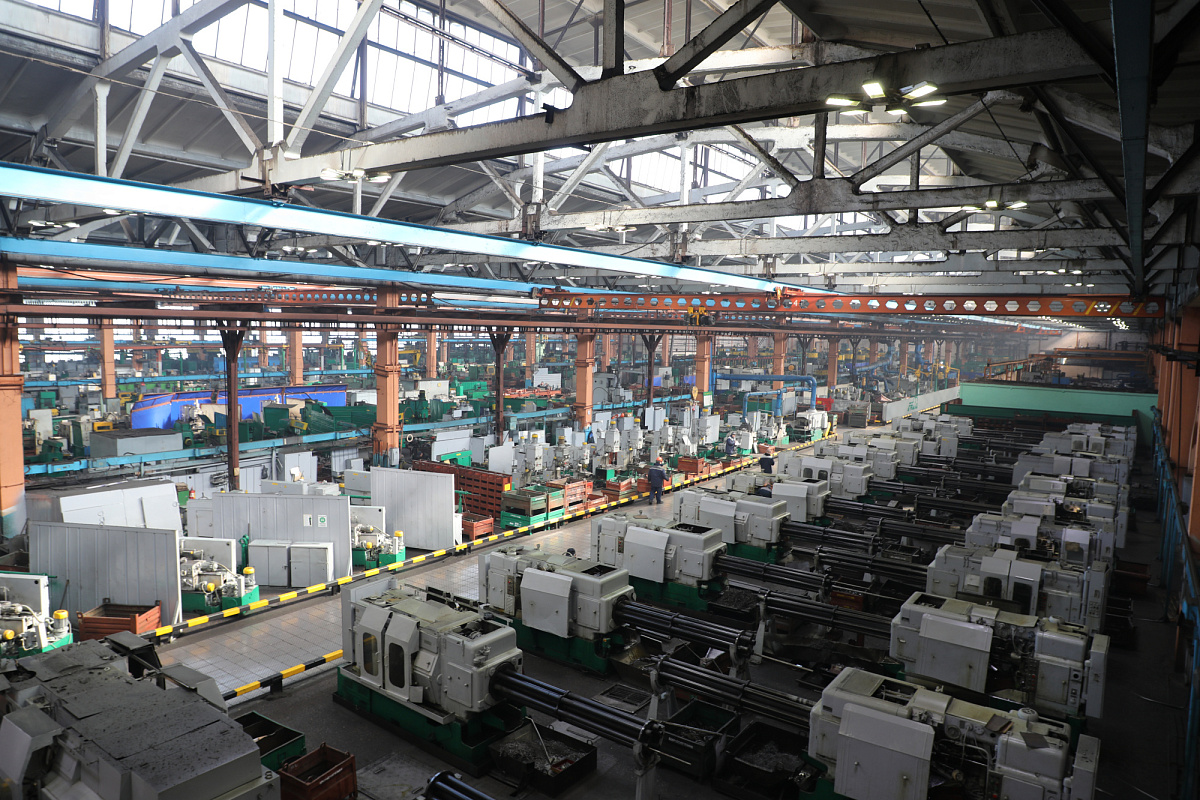

- Компрессорные цеха и пневмолинии
- Азотные установки

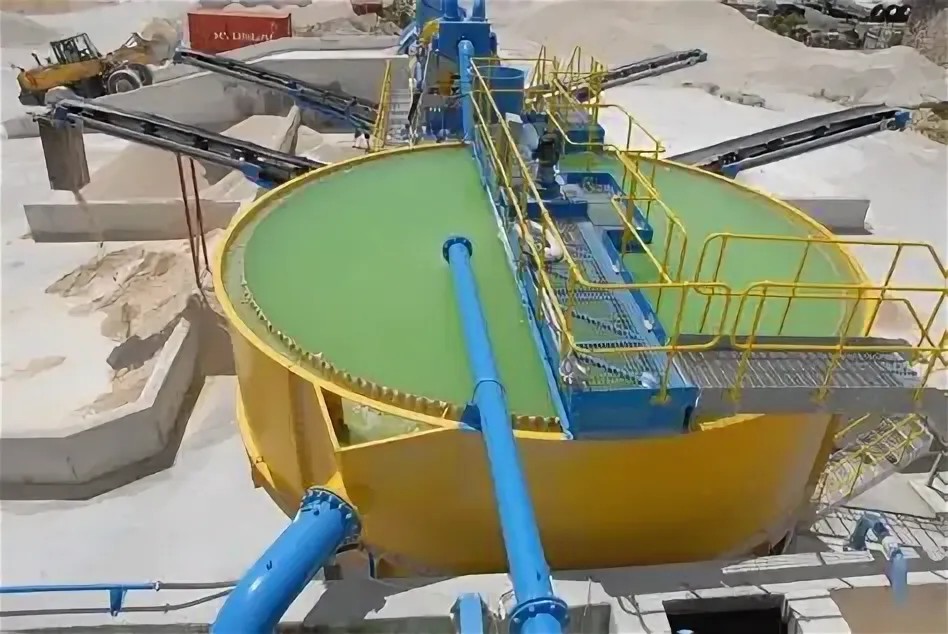

- Системы аэрации
- Вентиляционные системы

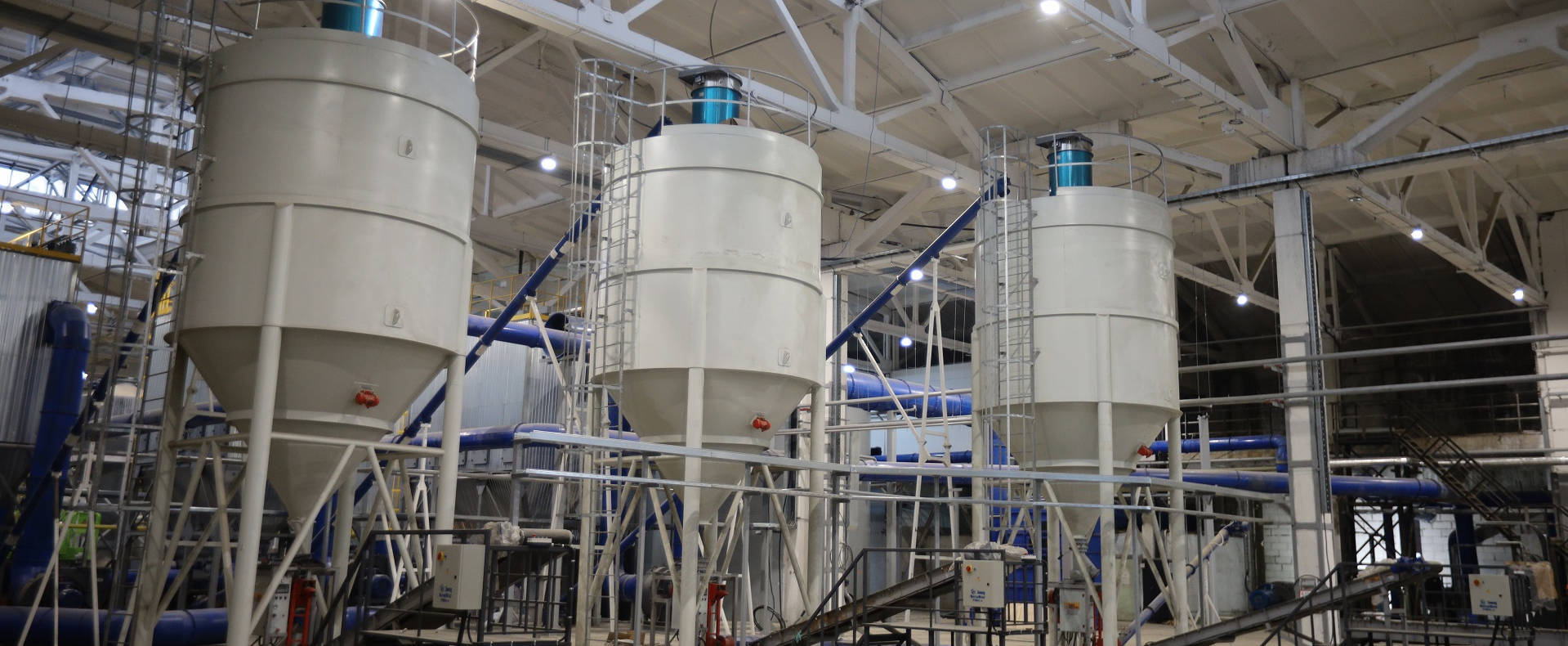

- Технологические линии с использованием сжатого воздуха или азота
Сертификат СИ
Технические характеристики
| Принцип измерения | термомассовый |
| Измеряемая среда | воздух, азот |
| Измеряемые параметры | |
| Скорость потока | 0,3...30Нм/с, 0,6...60Нм/с, 0,9...90Нм/с, 1,2...120Нм/с, 1,5...150Нм/с, 1,8...180Нм/с |

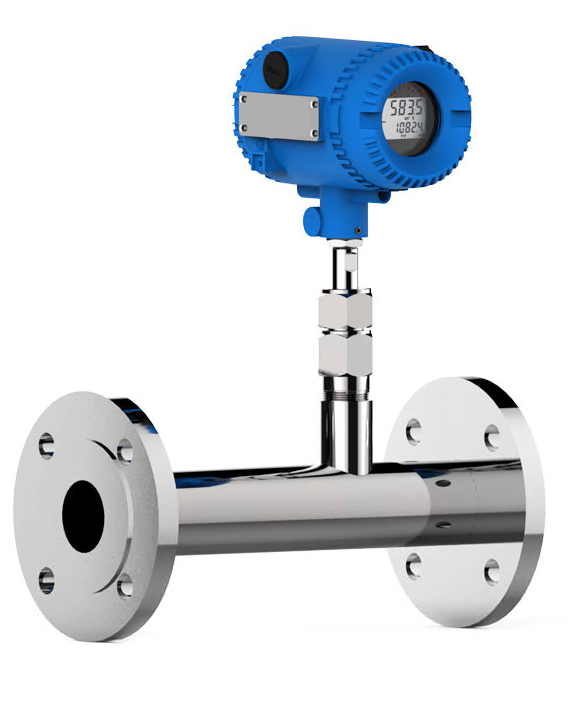

| Диаметр трубопровода | Погружной: DN25...DN400, Фланцевый: DN25...DN300 |
| Диапазоны измерений | до 180 м/с |
| Точность | |
| Точность | 1,5% от показания, ± 0,5% полной шкалы |
| Рабочие условия измерений | |
| Температура контролируемой среды | -40...+150°C |
| Рабочее давление | погружной: 1,6 МПа, фланцевый : 4 МПа |
| Дополнительные параметры | |
| Отображаемые данные | массовый расход, общий расход, объемный расход при нормальных условиях |
| Выходные сигналы | Частотный и 4...20мА (стандарт), RS-485 + Bluetooth (стандарт), 4...20мА + HART (опция) |
| Монтаж | погружной, фланцевый, врезной |
| Исполнение | компактное, раздельное (стандартная длина кабеля 10м) |
| Класс пылевлагозащиты | IP65 |
| Питание | AC 85...264 В, DC 16...32 В |
| Производитель | Мераприбор |
| Принцип измерения | термомассовый |
| Измеряемая среда | воздух, азот |
| Измеряемые параметры | |
| Скорость потока | 0,3...30Нм/с, 0,6...60Нм/с, 0,9...90Нм/с, 1,2...120Нм/с, 1,5...150Нм/с, 1,8...180Нм/с |
| Диаметр трубопровода | Погружной: DN25...DN400, Фланцевый: DN25...DN300 |
| Диапазоны измерений | до 180 м/с |
| Точность | |
| Точность | 1,5% от показания, ± 0,5% полной шкалы |
| Рабочие условия измерений | |
| Температура контролируемой среды | -40...+150°C |
| Рабочее давление | погружной: 1,6 МПа, фланцевый : 4 МПа |
| Дополнительные параметры | |
| Отображаемые данные | массовый расход, общий расход, объемный расход при нормальных условиях |
| Выходные сигналы | Частотный и 4...20мА (стандарт), RS-485 + Bluetooth (стандарт), 4...20мА + HART (опция) |
| Монтаж | погружной, фланцевый, врезной |
| Исполнение | компактное, раздельное (стандартная длина кабеля 10м) |
| Класс пылевлагозащиты | IP65 |
| Питание | AC 85...264 В, DC 16...32 В |
| Производитель | Мераприбор |
Подробную информацию можно получить в отделе продаж Мераприбор
