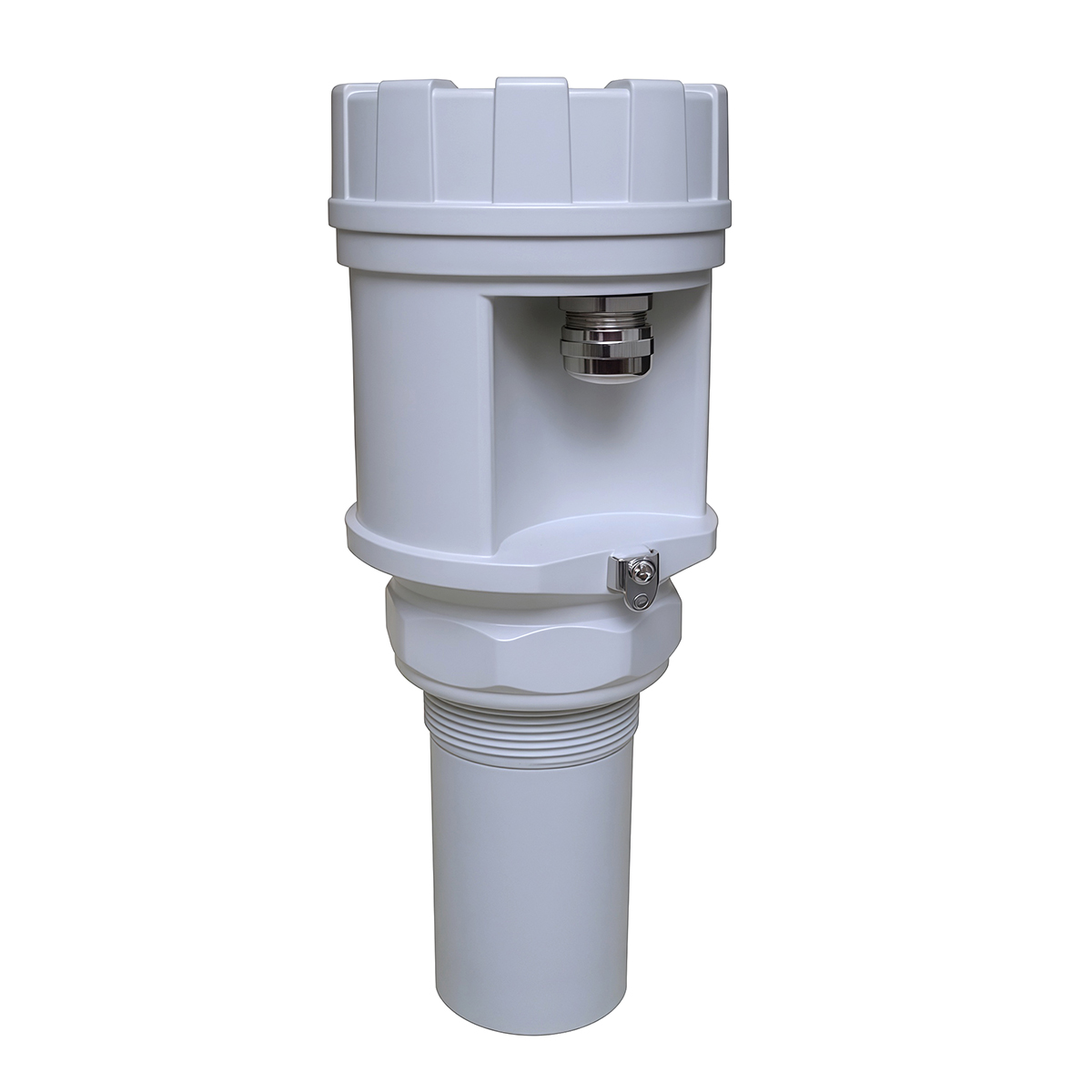

Уровнемер состоит из сенсора и электронного блока, все компоненты защищены от проникновения влаги. Прибор оснащен ЖК-дисплеем и тремя кнопками управления. В корпусе расположены несколько клеммных колодок, с которыми можно работать при открытой крышке. У датчика уровня 2 режима работы: в состоянии исполнения отображается процесс измерения, в режиме программирования отображаются данные для настройки прибора.
Преимущества
- Постоянное бесконтактное измерение уровня
- Компактный дизайн, удобный монтаж
- Защита от скачков напряжения, воздействия молнии и грома
- Большой и удобный экран
- Высокая устойчивость к помехам
- Выход 4-20мА
- Интеллектуальная система обработки сигнала
- Внешний корпус из металла (IP67), воздухонепроницаемый и щелочеупорный, пригоден для работы в неблагоприятных средах
Принцип измерения
Сенсор прибора направляет импульсы в направлении поверхности измеряемого продукта. Затем, они отражаются, и происходит получение отраженного сигнала сенсором. Прибор измеряет время t между передачей и получением импульса. Прибор использует время t (и скорость звука с), чтобы высчитать расстояние D между мембраной сенсора и поверхностью измеряемого продукта: D = c t/2.
Устройство распознает расстояние и рассчитывает уровень следующим образом L = H – D
- D: значение расстояния
- L: значение уровня
- B: слепая зона
- F: горизонтальный пролет
Встроенный сенсор температуры компенсирует изменения скорости звука, вызванные изменениями температуры. Калибровка: введите значения H и F для осуществления калибровки прибора. Слепая зона:F может не включать слепую зону B. Эхо-сигнал от слепой зоны не сможет быть установлен из-за переходных характеристик сенсора.
Диапазон измерений
|
Модель |
МПУ*4 |
МПУ*6 |
МПУ*8 |
МПУ*12 |
МПУ*20 |
МПУ*30 |
|---|---|---|---|---|---|---|
|
Жидкость |
4.00м |
6.00м |
8.00м |
12.00м |
20.00м |
30.00м |
|
Сыпучие материалы |
|
|
3.00м |
5.00м |
10.00м |
15.00м |
|
Слепая зона |
0.20м |
0.25m |
0.30м |
0.45m |
0.80м |
1.20м |
Технические характеристики
| Измеряемые параметры | |
| Диапазон измерения | 4, 6, 8, 12, 20, 30 м |
| Точность | |
| Точность | ±0,5% |
| Рабочие условия измерений | |
| Рабочая температура | -20…70 С°, -20…75 С°, -40…100 С° |
| Рабочее давление | Давление (4м, 6м, 8м) 0,07…0,3МПа (абс.), Давление (12м, 20м, 30м) 0,07…0,2МПа (абс.) |
| Дополнительные параметры | |
| Выходные сигналы | 4...20 мА, HART |
| Технологические присоединения | резьба, фланец |
| Напряжение питания | 24 В (±10%) |
| Класс пылевлагозащиты | IP67 |
| Материал корпуса | Алюминий |
| Материал антенны | PTFE, ABS, PVDF |
| Дисплей | 4 цифровой LCD |
| Питание | DC24V (±10%), 30mA |
| Производитель | Мераприбор |
| Измеряемые параметры | |
| Диапазон измерения | 4, 6, 8, 12, 20, 30 м |
| Точность | |
| Точность | ±0,5% |
| Рабочие условия измерений | |
| Рабочая температура | -20…70 С°, -20…75 С°, -40…100 С° |
| Рабочее давление | Давление (4м, 6м, 8м) 0,07…0,3МПа (абс.), Давление (12м, 20м, 30м) 0,07…0,2МПа (абс.) |
| Дополнительные параметры | |
| Выходные сигналы | 4...20 мА, HART |
| Технологические присоединения | резьба, фланец |
| Напряжение питания | 24 В (±10%) |
| Класс пылевлагозащиты | IP67 |
| Материал корпуса | Алюминий |
| Материал антенны | PTFE, ABS, PVDF |
| Дисплей | 4 цифровой LCD |
| Питание | DC24V (±10%), 30mA |
| Производитель | Мераприбор |
Подробную информацию можно получить в отделе продаж Мераприбор
