Технические характеристики
Измеряемая среда
—
Слабоагрессивные жидкости
Температура рабочей среды
—
-40 ... + 600 °C
Взрывозащита (опция)
—
Exla IIСТ6 / Exd IICT6
Материал корпуса
—
Алюминий IP67 / нержавеющая сталь 316L IP67
Рабочее давление
—
-0,1...4 мПА / -0,1...4 мПА
Рабочая температура
—
-40 ... + 90 °C /-60 ... + 250 °C /-60 ... + 600 °C
Информацию по срокам и стоимости доставки уточняйте в отделе продаж
Принцип действия
- Радарные уровнемеры серии МПУ-Р предназначены для бесконтактного измерения уровня жидких и сыпучих сред, даже при высоких давлениях и экстремальных температурах. На результаты измерений не влияют такие факторы как пыль, шум, налипание, конденсация. Приборы подходят для применения и там, где необходимо соблюдение гигиенических требований.
- Антенна радарного уровнемера излучает очень короткий слабый импульс. Этот импульс, распространяясь в пространстве со скоростью света, сталкивается с поверхностью измеряемой среды. Часть его энергии отражается обратно и принимается той же антенной. Временной интервал между передачей и принятием импульса пропорционален расстоянию от антенны до поверхности измеряемой среды. В радарных уровнемерах серии МПУ-Р 26ГГц используется специальная технология демодуляции, которая позволяет точно определить временной интервал между передачей и принятием импульса, чтобы в дальнейшем рассчитать расстояние от антенны до поверхности измеряемой среды.
Преимущества
- Бесконтактные радарные уровнемеры МПУ-Р работают с частотой передачи 26 ГГц
- Небольшой размер антенны, простота монтажа и дополнительная защита от пыли
- Маленькая слепая зона – точные результаты измерений
- Более короткая длина волны подходит для измерения сыпучих материалов, зерна и т.д.
- Бесконтактный радарный уровнемер с импульсами в качестве рабочего инструмента и чрезвычайно низкой мощностью излучения может быть установлен на различных металлических или неметаллических сосудах, безопасен для окружающей среды и человека
- Радарный уровнемер с уникальной технологией обработки эхо-синалов Echo Discovery оснащен усовершенствованным микропроцессором. Может использоваться в различных технологических процессах, в том числе в опасных зонах
Технические характеристики
| Измеряемая среда | Слабоагрессивные жидкости |
| Измерительный элемент | Около 1 сек. (зависит от настройки параметра) |
| Рабочие условия измерений | |
| Рабочая температура | -40 ... + 90 °C /-60 ... + 250 °C /-60 ... + 600 °C |
| Рабочее давление | -0,1...4 мПА / -0,1...4 мПА |
| Температура рабочей среды | -40 ... + 600 °C |
| Дополнительные параметры | |
| Выходные сигналы | 4...20 мА / HART / Modbus |
| Напряжение питания | 2-проводной: 24 В постоянного тока , 4-проводной: 24 В постоянного / 220 В переменного тока |
| Класс пылевлагозащиты | IP67 |
| Температура хранения | -40...+70 °C |
| Материал корпуса | Алюминий IP67 / нержавеющая сталь 316L IP67 |
| Диаметр трубы (от 4 мм до 2000 мм) | 40 мм |
| Дисплей | Точечный матовый ЖК-дисплей, отображение кривой (стандарт) |
| Материал корпуса | нержавеющая сталь 316 L, Алюминий (опция) |
| Устойчивость к вибрациям | Механические 10 м/с , 10-150 Гц |
| Взрывозащита (опция) | Exla IIСТ6 / Exd IICT6 |
| Производитель | Мераприбор |
| Контроллер | |
| Журналирование измерительной системы | Год/месяц/день/час/мин/секунда, архив 14000 данных, 7800 записей |
| Ручная установка временных интервалов для ведения журнала измерений | 1...999мин |
| Резервное копирование | Пользовательские настройки сохраняются в EEPROM (ЭСППЗУ) |
| OTA-обновления | Wi-Fi |
| Измеряемая среда | Слабоагрессивные жидкости |
| Измерительный элемент | Около 1 сек. (зависит от настройки параметра) |
| Рабочие условия измерений | |
| Рабочая температура | -40 ... + 90 °C /-60 ... + 250 °C /-60 ... + 600 °C |
| Рабочее давление | -0,1...4 мПА / -0,1...4 мПА |
| Температура рабочей среды | -40 ... + 600 °C |
| Дополнительные параметры | |
| Выходные сигналы | 4...20 мА / HART / Modbus |
| Напряжение питания | 2-проводной: 24 В постоянного тока , 4-проводной: 24 В постоянного / 220 В переменного тока |
| Класс пылевлагозащиты | IP67 |
| Температура хранения | -40...+70 °C |
| Материал корпуса | Алюминий IP67 / нержавеющая сталь 316L IP67 |
| Диаметр трубы (от 4 мм до 2000 мм) | 40 мм |
| Дисплей | Точечный матовый ЖК-дисплей, отображение кривой (стандарт) |
| Материал корпуса | нержавеющая сталь 316 L, Алюминий (опция) |
| Устойчивость к вибрациям | Механические 10 м/с , 10-150 Гц |
| Взрывозащита (опция) | Exla IIСТ6 / Exd IICT6 |
| Производитель | Мераприбор |
| Контроллер | |
| Журналирование измерительной системы | Год/месяц/день/час/мин/секунда, архив 14000 данных, 7800 записей |
| Ручная установка временных интервалов для ведения журнала измерений | 1...999мин |
| Резервное копирование | Пользовательские настройки сохраняются в EEPROM (ЭСППЗУ) |
| OTA-обновления | Wi-Fi |
Подробную информацию можно получить в отделе продаж Мераприбор

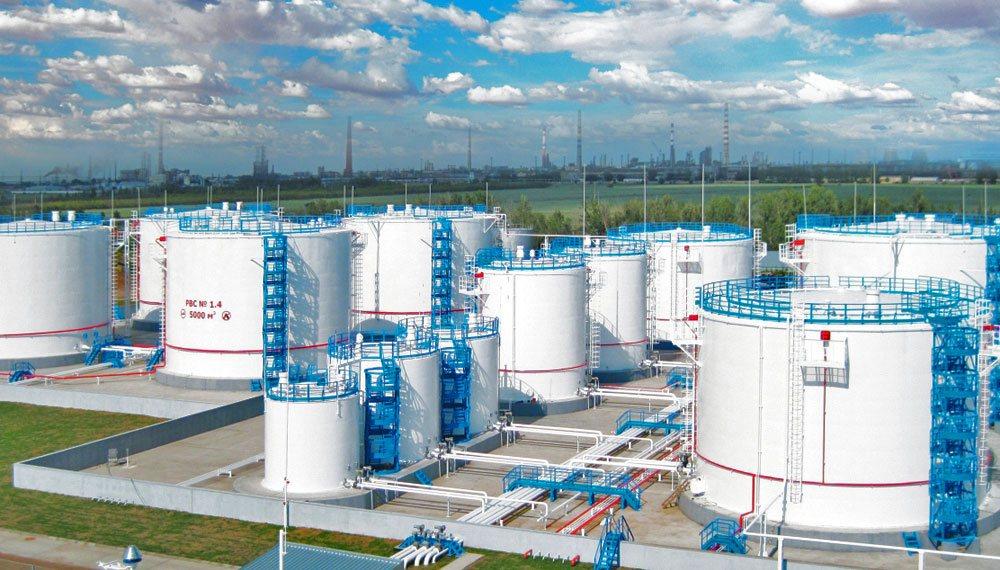

Проектные решения
На складе

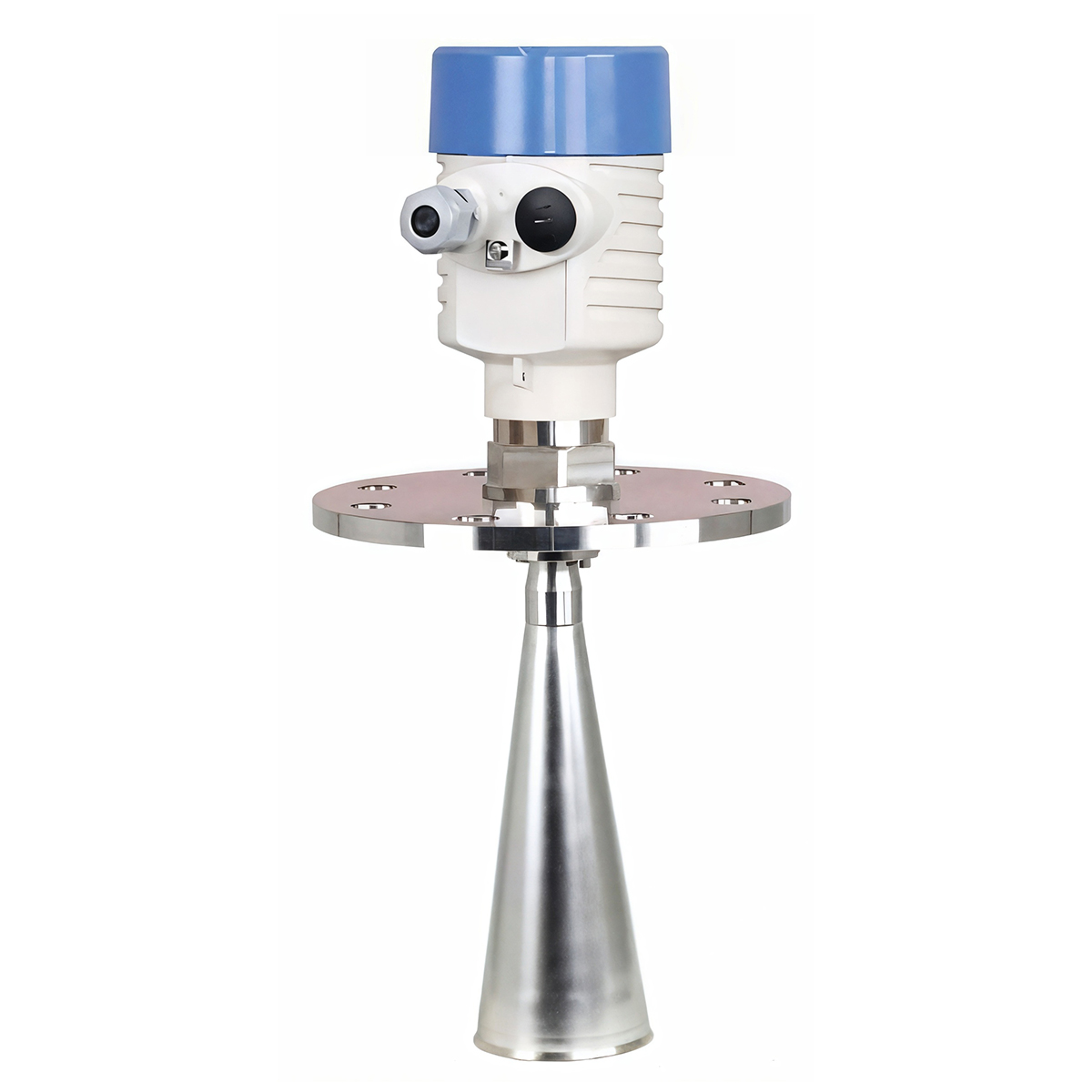

РАДАРНЫЙ УРОВНЕМЕР МПУ-Р 26 ГГц Исполнение 1
140 000 ₽/шт
