Технические характеристики
Измеряемая среда
—
Твердые вещества, жидкости, измерения в условиях сильной запыленности
Диапазоны измерений
—
120м (60м - сыпучий материал)
Выходные сигналы
—
4...20 мА (HART) , RS485 (Modbus)
Взрывозащита (опция)
—
Ex ia IIC T6 Ga / Ex ia IIIC T200 80 °C Da, Ex db IIC T6 Gb / Ex tb IIIC T80 °C Db
Рабочее давление
—
-0,03...0,3 МПа, -0,05...0,5 МПа, -0,1...1,6 МПа
Рабочая температура
—
-40...+90 °С, -40...+200 °С
Информацию по срокам и стоимости доставки уточняйте в отделе продаж
Принцип действия МПУ – Р 80 ГГц
Радарный датчик уровня МПУ-Р 80 ГГц использует принцип радиолокатора непрерывного излучения с частотной модуляцией (FMCW). Сигнал передается через антенну уровнемера, отражается средой и принимается антенной в виде эхо-сигналов с разными частотами. Изменение частоты пропорционально расстоянию и конвертируется в значение уровня.Преимущества
- Бесконтактное измерение. На результаты измерений не влияют характеристики среды и условия процесса, такие как температура, давление или сильная запыленность. Прибор очень прост в настройке, нет необходимости заполнять и опустошать контейнер, что экономит время запуска. Практически не требуется техническое обслуживание.
- Широкий диапазон измерений, малая слепая зона. Диапазон измерения 0,1–120 м соответствует требованиям большинства сфер применения.
- Компактная антенна, небольшой угол и высокая точность фокусировки.
- Уровнемер удобен в монтаже, устойчив к помехам в резервуаре, например, наличие в нем смесителей, нагревательных элементов, перегородок и т.п. не повлияет на точность измерений..
- Высокая точность. Погрешность ±2 мм полностью соответствует требованиям точности различных стандартов.
- Короткая волна сигнала. При измерении уровня порошков, сред с содержанием твердых частиц достигаются точнейшие результаты.
Применение
- Пищевая промышленность
- Химическая промышленность
- Производство строительных материалов и смесей
- Водоподготовка и водоочистка
МПУ – Р 80ГГц предназначен для непрерывного бесконтактного измерения уровня в закрытых и открытых резервуарах жидких, вязких и сыпучих продуктов.
Технические характеристики
| Измеряемая среда | Твердые вещества, жидкости, измерения в условиях сильной запыленности |
| Измеряемые параметры | |
| Диапазоны измерений | 120м (60м - сыпучий материал) |
| Точность | |
| Точность | ±5 мм |
| Рабочие условия измерений | |
| Рабочая температура | -40...+90 °С, -40...+200 °С |
| Рабочее давление | -0,03...0,3 МПа, -0,05...0,5 МПа, -0,1...1,6 МПа |
| Максимальное давление | 1,6 МПа |
| Дополнительные параметры | |
| Выходные сигналы | 4...20 мА (HART) , RS485 (Modbus) |
| Технологические присоединения | Резьба G3A, 3"NPT, фланцевое, G1½A(по запросу) , G3.5A(по запросу) |
| Класс пылевлагозащиты | Пластиковый: IP65, Алюминиевый: IP67, нержавеющая сталь 316L: IP67 |
| Материал антенны | Линзовая; нержавеющая сталь 304/316L + PTFE |
| Дисплей | ЖК-дисплей с точечной матрицей |
| Вибрации (допустим.) | Механические вибрации 10 м/с² (10-150 Гц) |
| Микроволновая частота | 80 ГГц |
| Выходной сигнал (цифровой протокол) | 4...20 мА (HART) , RS485 (Modbus) |
| Взрывозащита (опция) | Ex ia IIC T6 Ga / Ex ia IIIC T200 80 °C Da, Ex db IIC T6 Gb / Ex tb IIIC T80 °C Db |
| Питание | 2-проводная система: 24 В DC, 4-проводная система: 24 В DC или 220 В AC |
| Другая информация | Диаметр линзы 98 мм |
| Производитель | Мераприбор |
| Измеряемая среда | Твердые вещества, жидкости, измерения в условиях сильной запыленности |
| Измеряемые параметры | |
| Диапазоны измерений | 120м (60м - сыпучий материал) |
| Точность | |
| Точность | ±5 мм |
| Рабочие условия измерений | |
| Рабочая температура | -40...+90 °С, -40...+200 °С |
| Рабочее давление | -0,03...0,3 МПа, -0,05...0,5 МПа, -0,1...1,6 МПа |
| Максимальное давление | 1,6 МПа |
| Дополнительные параметры | |
| Выходные сигналы | 4...20 мА (HART) , RS485 (Modbus) |
| Технологические присоединения | Резьба G3A, 3"NPT, фланцевое, G1½A(по запросу) , G3.5A(по запросу) |
| Класс пылевлагозащиты | Пластиковый: IP65, Алюминиевый: IP67, нержавеющая сталь 316L: IP67 |
| Материал антенны | Линзовая; нержавеющая сталь 304/316L + PTFE |
| Дисплей | ЖК-дисплей с точечной матрицей |
| Вибрации (допустим.) | Механические вибрации 10 м/с² (10-150 Гц) |
| Микроволновая частота | 80 ГГц |
| Выходной сигнал (цифровой протокол) | 4...20 мА (HART) , RS485 (Modbus) |
| Взрывозащита (опция) | Ex ia IIC T6 Ga / Ex ia IIIC T200 80 °C Da, Ex db IIC T6 Gb / Ex tb IIIC T80 °C Db |
| Питание | 2-проводная система: 24 В DC, 4-проводная система: 24 В DC или 220 В AC |
| Другая информация | Диаметр линзы 98 мм |
| Производитель | Мераприбор |
Подробную информацию можно получить в отделе продаж Мераприбор
Проектные решения
На складе

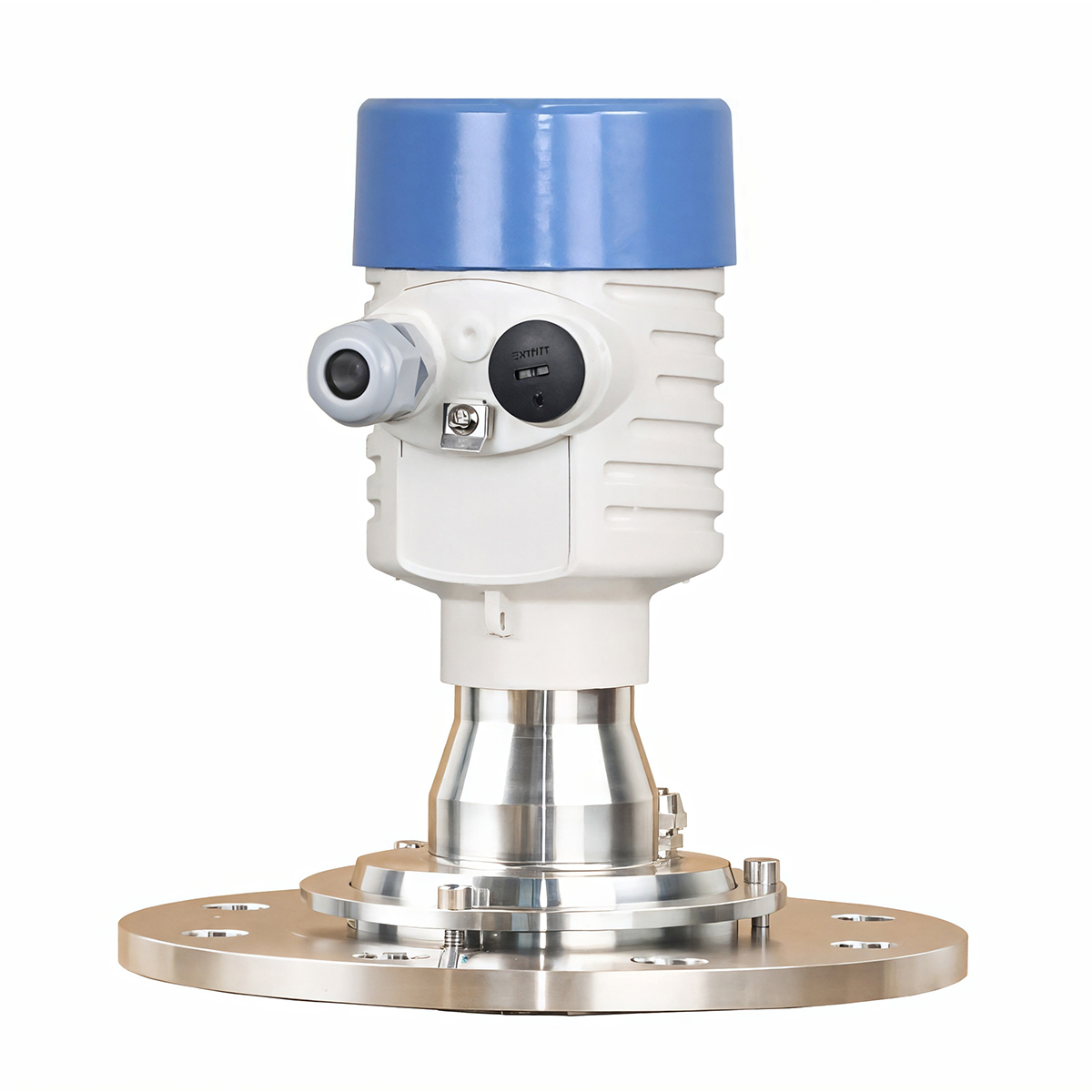

Радарный уровнемер МПУ-Р (исп. 4) 80 ГГц для жидкостей и твердых веществ в условиях сильной запыленности
210 000 ₽/шт
