Технические характеристики
Принцип измерения
—
калориметрический метод
Выходные сигналы
—
SSR пассивный (только МПРП-100.FS110), NPN, PNP, 4...20мА (только МПРП-100.FS120)
Температура рабочей среды
—
0...80 °C
Электронное присоединение
—
М 12 х 1,4 контактный разъем
Информацию по срокам и стоимости доставки уточняйте в отделе продаж

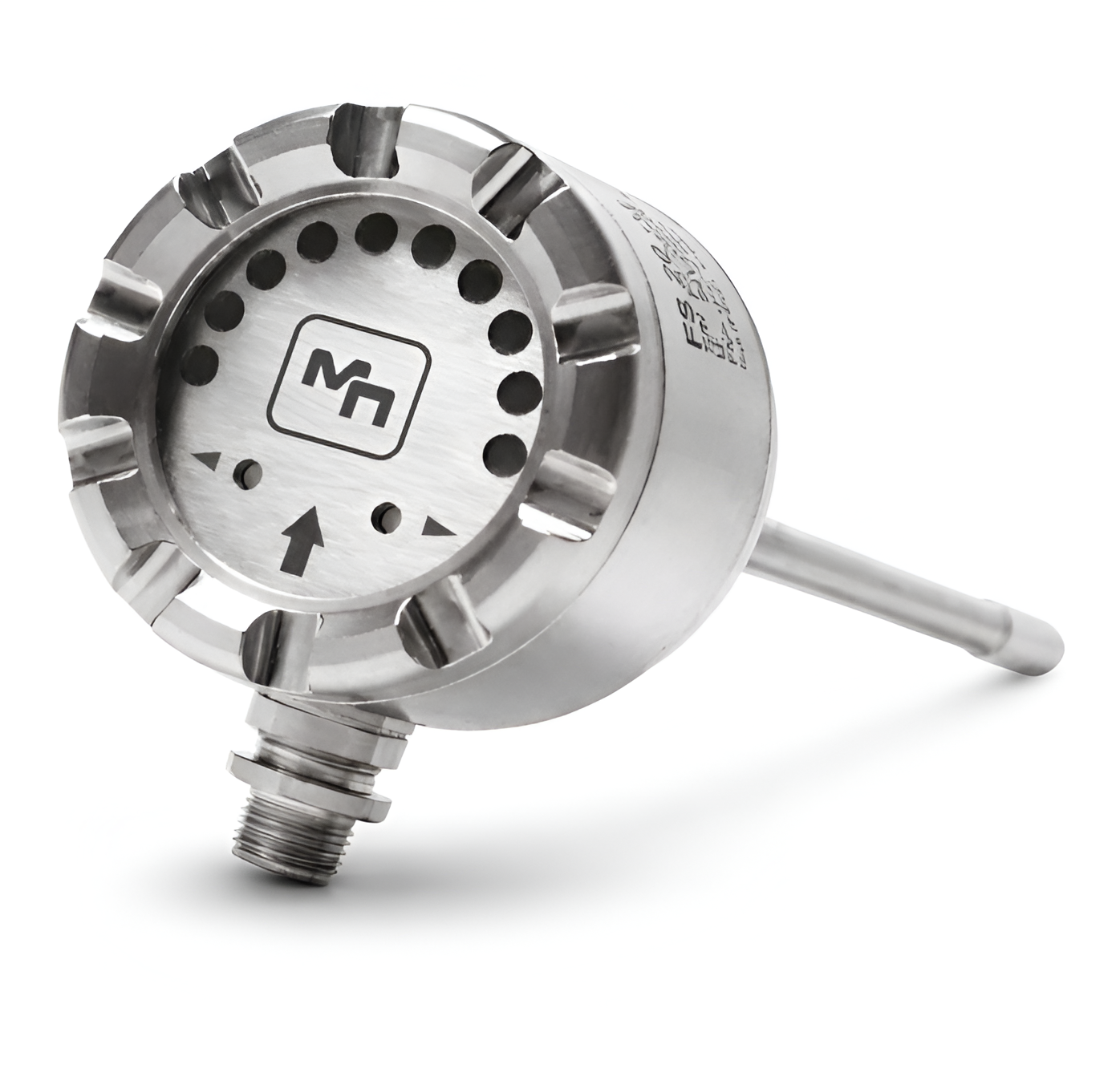

Калориметрический принцип измерений основан на разнице температур в потоке при нагревании или охлаждении среды внешним источником и отличается высокой точностью. Калориметрическое реле потока МПРП-100 отображает скорость потока десятью светодиодами. Если расход снижается за пределы, установленные пользователем, выходной сигнал изменяется. Цикл измерения составляет 4-8 с при рекомендуемом диапазоне 4...150 см/с.
Датчик производится в трех вариантах длины: 65 (стандарт), 125 и 175 мм — для разных диаметров трубопроводов.
Реле потока МПРП-100 выпускается в четырех вариантах
- FS 110 — 1 × выход состояния (в зависимости от скорости потока)
- FS 111 — 2 × выхода состояния (в зависимости от скорости потока)
- FS 115 — 2 × выхода состояния (1 × в зависимости от скорости потока и 1 × от температуры)
- FS 120 — 1 × выход состояния и 1 × токовый выход (в зависимости от скорости потока)
Настройка и регулировка реле потока
Реле потока оснащен двумя кнопками, с помощью которых можно:
- Установить точки переключения для скорости потока (в некоторых случаях температуры)
- Изменить логику включения/выключения выхода
- Откалибровать минимальный и максимальный расход для датчика
- Сбросить настройки до заводских по умолчанию
Преимущества
- Возможность использования другого выхода состояния (версия FS 115) для контроля температуры в соответствии с настройкой
- Замыкающий контакт и токовый выход 4…20 мА в версии FS 120
- 10 светодиодов для отображения текущего расхода и настроенных пределов переключения
- Самообучающаяся система с возможностью настройки Qmin и Qmax
- Возможность установки точек переключения (предустановленная нейтральная зона)
- Электрическое подключение через разъем 4-контактный M12
- Непрерывный контроль датчика для корректной работы
- Полностью нержавеющая конструкция
Технические характеристики
| Принцип измерения | калориметрический метод |
| Точность | |
| Стандартная точность | ±2...±8 см/сек |
| Рабочие условия измерений | |
| Температура рабочей среды | 0...80 °C |
| Температура окружающей среды | -10...55 °C |
| Максимальное давление | 63 бар |
| Дополнительные параметры | |
| Выходные сигналы | SSR пассивный (только МПРП-100.FS110), NPN , PNP, 4...20мА (только МПРП-100.FS120) |
| Исполнение | Компактное, раздельное |

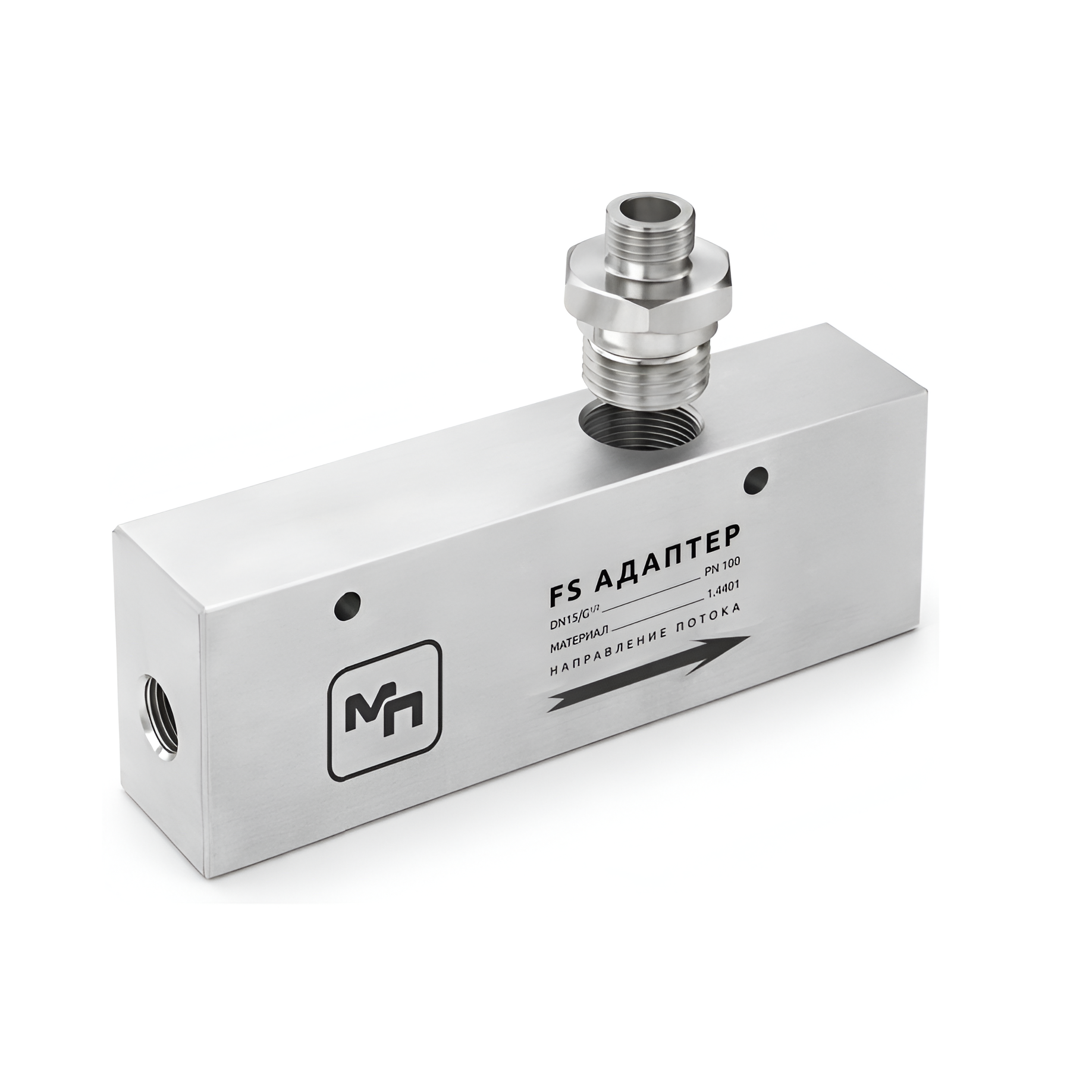

| Технологические присоединения | G1/2“, G1/4“, NPT1/4“, M14×1,5, кламп DN25, кламп DN50 |
| Класс пылевлагозащиты | IP67 |
| Электронное присоединение | М 12 х 1,4 контактный разъем |
| Время отклика | 1...6 сек |
| Уставка | 2...8 см/сек |
| Влажность | макс 90% |
| Индикация | 10 светодиодов скорость потока, 1 светодиод температура (только МПРП-100.FS115) |
| Материал корпуса | нержавеющая сталь 316 L |
| Материал сенсора | нержавеющая сталь 316 L |
| Питание | 24 В ± 10% DC защита от короткого замыкания |
| Производитель | Мераприбор |
| Вес | 290г |
| Принцип измерения | калориметрический метод |
| Точность | |
| Стандартная точность | ±2...±8 см/сек |
| Рабочие условия измерений | |
| Температура рабочей среды | 0...80 °C |
| Температура окружающей среды | -10...55 °C |
| Максимальное давление | 63 бар |
| Дополнительные параметры | |
| Выходные сигналы | SSR пассивный (только МПРП-100.FS110), NPN , PNP, 4...20мА (только МПРП-100.FS120) |
| Исполнение | Компактное, раздельное |
| Технологические присоединения | G1/2“, G1/4“, NPT1/4“, M14×1,5, кламп DN25, кламп DN50 |
| Класс пылевлагозащиты | IP67 |
| Электронное присоединение | М 12 х 1,4 контактный разъем |
| Время отклика | 1...6 сек |
| Уставка | 2...8 см/сек |
| Влажность | макс 90% |
| Индикация | 10 светодиодов скорость потока, 1 светодиод температура (только МПРП-100.FS115) |
| Материал корпуса | нержавеющая сталь 316 L |
| Материал сенсора | нержавеющая сталь 316 L |
| Питание | 24 В ± 10% DC защита от короткого замыкания |
| Производитель | Мераприбор |
| Вес | 290г |
Подробную информацию можно получить в отделе продаж Мераприбор
