Автоматизированный гидрометеорологический комплекс АГМК-1м

Сертификат Си

Надежная система с высокой точностью измеряет ряд величин:

• уровень воды
• скорость течения
• расход воды
• температуру воды
• количество атмосферных осадков

Таким образом, АГМК собирает данные о поверхности водного объекта и ледовой обстановке. Полученная информация сохраняется в блоке АГМК, а при необходимости может передаваться в центр сбора данных или на электронную почту пользователя в формате XML. или текстовом с заданной периодичностью.

Результаты измерений и своевременная информация о состоянии водного объекта очень важны для:

• передачи штормовых предупреждений и (или) оповещений об опасных гидрометеорологических явлениях, которые могут угрожать жизни или здоровью людей, а также нанести значительный материальный ущерб;
• прогнозирования расхода и уровня воды, ледовых явлений;
• комплектования Единого государственного фонда данных о состоянии окружающей среды, ее загрязнения.

Кроме того, полученные сведения востребованы организациями, работающими в сфере госрегулирования, юридическими лицами и обычными людьми.

Принцип действия АГМК

Принцип действия автоматизированных гидрологических комплексов АГМК-1м основан на измерении первичными измерительными преобразователями (датчиками) физических величин с передачей данных в контроллер и далее в центр сбора данных с помощью средств связи.

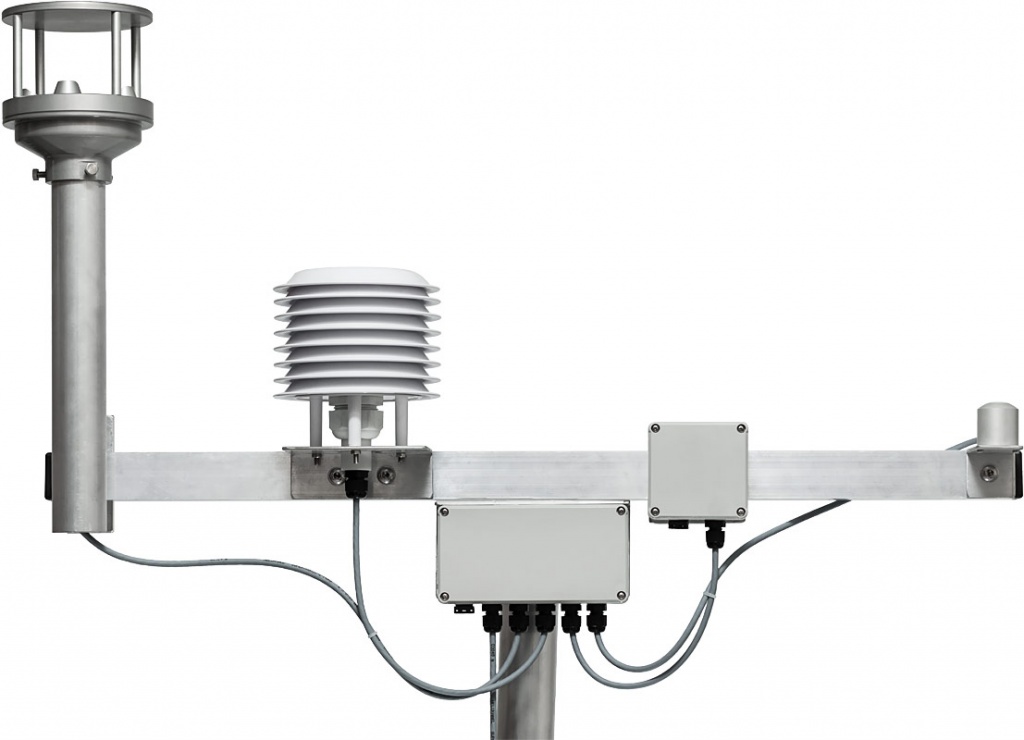

Конструктивно комплексы АГМК-1м состоят из центрального устройства, измерительных преобразователей (датчиков), фоторегистратора, вспомогательных и связующих компонентов. Центральное устройство представляет собой защищенный корпус, с размещенными внутри: микропроцессором, устройством связи и элементами питания. Первичные измерительные преобразователи, используемые для измерения физических величин: датчик уровня гидростатического типа (совмещенный с датчиком температуры) для измерений уровня и температуры воды, датчики осадков весового типа для измерений количества атмосферных осадков, датчик температуры и датчики уровня воды барботажного и радарного типов.

Датчик уровня барботажного типа работает по принципу, основанному на пропускании сжатого воздуха, полученного встроенным компрессором, через барботажную трубку, нижний конец которой погружен в жидкость. При выравнивании давления столба жидкости с давлением, создаваемым компрессором, происходит отключение компрессора, измерение давления и вычисление уровня жидкости.

Датчик уровня радарного типа работает по принципу, основанному на измерении времени прохождения коротких микроволновых импульсов от датчика до поверхности жидкости. Полученные значения времени прохождения импульсов пропорциональны расстоянию до поверхности жидкости, т.е. уровню. Определенный таким образом уровень выдается в виде измеренного значения.

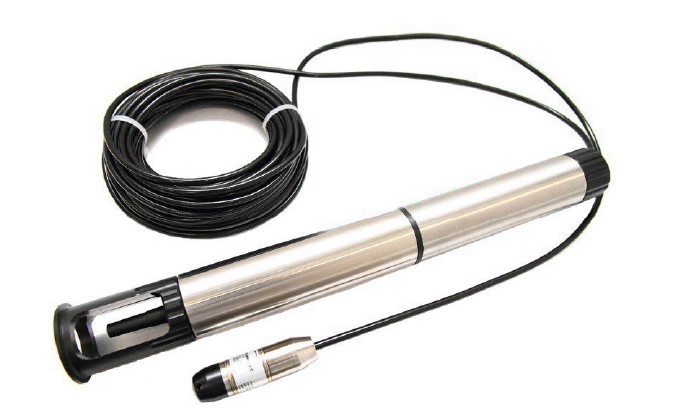

Принцип действия датчика уровня гидростатического типа основан на преобразовании давления высоты столба жидкости (уровня) над датчиком в значение уровня.

Принцип действия датчика температуры основан на зависимости электрического сопротивления платинового чувствительного элемента (Pt1000 или Pt100) от температуры окружающей среды.

Принцип действия датчика осадков весового типа: осадки скапливаются в приемной емкости с определенной площадью сбора. Уровень осадков определяется автоматическим взвешиванием емкости с накопившимися осадками.

Комплексы автоматизированные гидрометеорологические АГМК-1м выпускаются в 2 модификациях: АГМК-1м-01 и АГМК-1м-02. Модификации АГМК-1м-01 и АГМК-1м-02 отличаются максимальным количеством измерительных каналов, диапазоном и погрешностью датчиков уровня барботажного типа. Модификации АГМК-1м-01 и АГМК-1м-02 так же имеют два исполнения: АГМК-1м-хх-1 и АГМК-1м-xx-2, отличающиеся вариантом размещения центрального устройства и конструкцией его корпуса.

Комплексы АГМК-1м в режиме индикации отображают данные о скорости и объемном расходе водного потока; позволяют отслеживать состояния водного объекта и ледовой обстановки.

Программное обеспечение

Комплексы АГМК-1м имеют встроенное программное обеспечение, установленное в памяти центрального устройства. Встроенное ПО обеспечивает управление работой автоматизированных гидрометеорологических комплексов АГМК-1м, сбор, обработку, хранение и передачу данных.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

Влияние ПО учтено при нормировании метрологических характеристик.

Основные характеристики

Средняя потребляемая мощность АГК 1,6 Вт.

Комплекс АГК (кроме датчиков жидких осадков) устойчив к воздействию температуры окружающего воздуха от минус 40 до плюс 80°С.
